| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO-9001; PED; AD 2000 |
| モデル番号 | ASME B16.9 BW SSは十字の切株がサドルを終える帽子の減力剤ティーを肘で突く |
| 文書 | 製品説明書 PDF |
ASME B16.9 ASTM A403 BW SS ステンレス溶接肘
ステンレス・スティール・バック・ウェルディング・フィッティング
不同鋼のバット・ウェルディング・フィッティングは,ASME B16.9 (寸法と許容量) やASME B16.25 (バット・ウェルディング・エンド) のような業界標準に準拠する.MSS-SP-43 (耐腐蝕性ステンレス鋼フィッティング用)これらの規格は,他のパイプ部品との互換性と互換性を保証します.

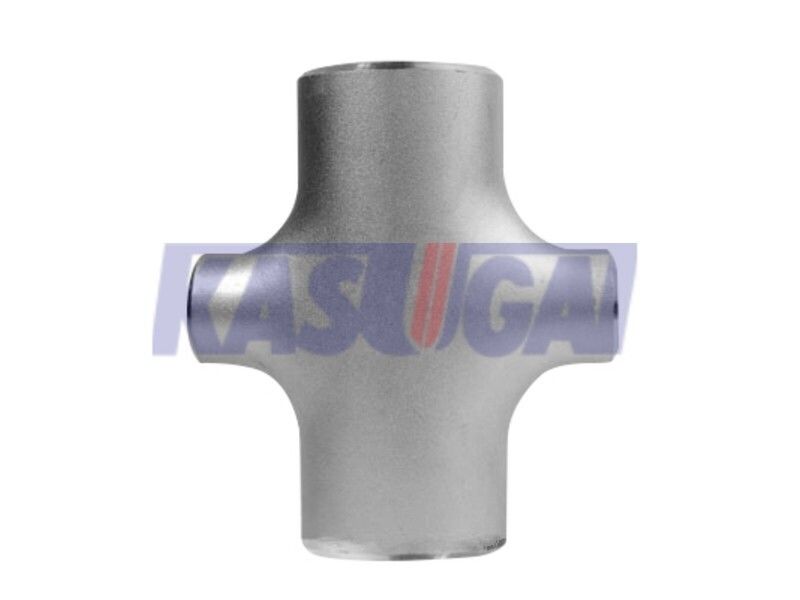

ステンレス鋼のバット溶接フィッティングは,異なるパイプ構成に対応するために様々な種類があります.一般的なタイプには,肘,ティス,減量器,キャップ,ストブ末端,クロス,膝関節のストップ末端このフィッティングは方向の変化,支部接続,サイズ移行,パイプ端の閉塞を可能にします.
バット・ウェルド・フィッティングは,流れの方向を変え,分岐し,パイプサイズを小さくしたり,補助装置を固定するために使用されるパイプ・フィッティングである.ステンレス鋼のバット溶接管フィッティングは,バルブを組み立てることを可能にする結合部品ですストップ・ウェルドフィッティングは,肘,ティス,キャップ,減量,ストブ・エンド,オレットなど,複数の形で提供されています.
バット・ウェルディング・フィッティングは,パイプ,チュービング,プレート,または鍛造で作られています.フィッティングは,熱型または冷型プロセスから,溶接されたパイプまたはシームレスパイプで作ることができます.標準装備ASME B16.9のすべての次元要求を満たす,またはカスタマイズされたフィッティングASME B16 に準拠する9客と製造者間で合意された尺寸要件を除いて
製品情報
| 製品名 | ASTM A403 ASME B16.9 BW ステンレス・スティール バット・ウェルディング・フィッティング |
| サイズ範囲 | 寸法: 1/2 〜 48 |
| 壁の厚さ | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| 圧力クラス | クラス150からクラス2500 |
| 基準 | ASTM A403 |
| サイズ | ASME B169 |
バット・ウェルディング・フィッティングの材料
| 鉄鋼の種類 | 材料 | 評価 |
| ステンレス鋼 | ASTM A403/A403M | WP304 ((H/L/N/LN) WP309 WP310 WP316 ((H/L/N/LN) WP317 WP321 WP321/H WP347 WP347/H WP348 |
| 炭素鋼 | ASTM A234/A234M | WPB WPC WP1 WP12CL1 WP12CL2 WP11CL1 WP11CL2 WP11CL3 WP22CL1 WP22CL3 WP5CL1 WP9CL1 WP9CL3 WPR WP91 WP911 |
| LT 炭素鋼: | ASTM A420/A420M | WPL6 WPL9 WPL3 WPL8 |
サイズ範囲
| 肘 | ティ | 減速機 | カップ | ||||
| 縫い目がない | 溶接した | 縫い目がない | 溶接した | 縫い目がない | 溶接した | 縫い目がない | |
| 名目パイプサイズ | 1/2 〜 16 | 18~72年 | 1/2 〜 16 | 18~72年 | 1/2 〜 16 | 18~72年 | 18〜56年 |
| 壁の厚さ | Sch 5S-Sch160 | ||||||
