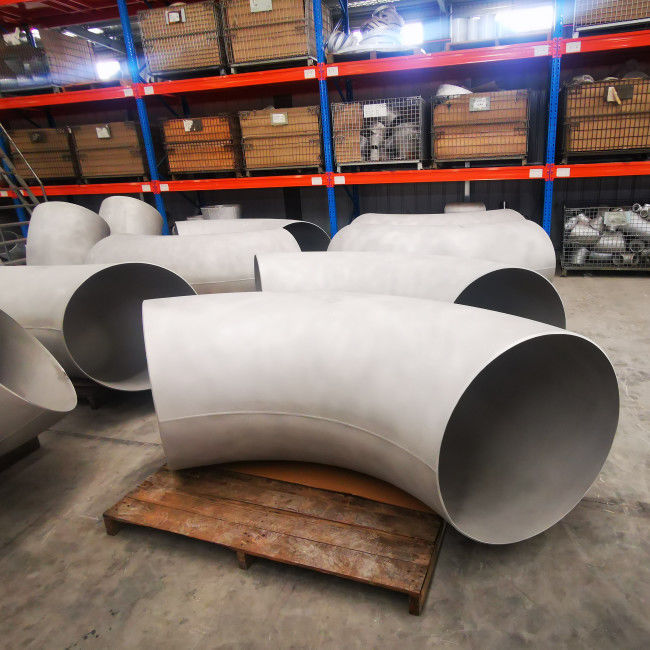

90程度のステンレス鋼のバット溶接肘BW WPWXの付属品ASTM A403

起源の場所	中国
ブランド名	Kasugai
モデル番号	90度BWの肘ASTM A403 WPWX
文書	製品説明書 PDF

製品詳細

製品名:

ASTM A403 BWの肘90度のステンレス鋼のバット溶接の付属品

サイズの範囲:

48"への1/2」

壁厚さ:

Sch 10S Sch20 STD Sch40 XS Sch80

標準:

ASTM A403 MSS SP-79

グレード:

WP304/L WP316/L WP321 WP310S

製造の標準:

ASME B16.9

ハイライト:

ステンレス鋼突合せ溶接エルボ

BW 90度の肘

WPWXのバット溶接肘

支払及び船積みの言葉

最小注文数量

交渉可能

価格

交渉可能

パッケージの詳細

耐航性のあるPackng

受渡し時間

30 - 60仕事日

支払条件

L / C、T/T

供給の能力

1ヶ月あたりの800ton

製品の説明

ASTM A403 90度 WPWX 肘のステンレス鋼のバック・ウェルディング・フィッティング

パイプラインの流体方向に応じて,肘は45度,90度,180度など,最も一般的な度に分けることができます.60度と120度もある特別管線のために

90度鋼管の肘は流体の方向を 90度変化させる機能で垂直肘とも呼ばれますすべてのパイプラインシステムで一般的な程度であり,すべての異なる程度で最も使用された肘(それは鉄鋼の建設と構造に適しているため,便利です.)

肘半径

肘半径は曲率半径を意味します.半径がパイプ直径と同じなら,通常低圧および低速度パイプラインでは短半径肘,SR肘と呼ばれます.

半径がパイプ直径,R ≥ 1.5直径より大きい場合,我々はそれを長い半径肘 (LR Elbow) と呼んでいます.高圧および高流量パイプラインに適用されます.

長半径90度の肘

LR90度鋼管の肘は,異なる長さのパイプまたはチュービングの間に設置されています.それは90度で方向を変更するのに役立ちます.

短半径90度肘

SR 90度肘は,上記のパイプ肘と同じですが,直径が短い.したがって,スペースが十分でない場合,この種の鋼肘はしばしば使用されます.

クラスWP 装備の分類

クラスWPフィッティングは,WP-S,WP-W,WPWXの3つのサブクラスに分けられる.それらはANSI BI6の要件に従って製造される.9バイ611バイ628圧力は9と一致する2.

WP-S級のフィッティング縫い目のない製品から縫い目のない製造方法で製造されたもの (クラス記号WP-Sで表示される)

WP-W級のフィッティング配列の製造または製造の溶接が放射線撮影された溶接物を含有する (クラス記号WP-Wで表示される).

クラスWP-WXフィッティングすべての溶接がX線撮影された溶接器を含むもの (クラス記号WP-WXでマークされているもの)

製品情報

製品名	ASTM A403 ロボウ90 不同鋼のバック・ウェルディング・フィッティング
サイズ範囲	寸法: 1/2 〜 48
壁の厚さ	Sch10S Sch20 STD Sch40 XS Sch80 検診を受けない場合
基準	ASTM A403 WPWX MSS SP-79
グレード	WP304/L WP316/L WP310S WP321
製造基準	ASME B169

材料化学成分

ASTM A403ステンレス鋼管フィッティングは,圧管のための鍛造およびローリングされたオーステニティックステンレスフィッティングの材料を指します.一般的なグレードはWP304/L,WP316/Lです.エンジニアリング産業など多くの分野で使用できますエネルギー変換装置など

クラスA		構成(%)
グレードWP	UNS指定	C について	ミニ	P	S	そうだ	ニ	C.C.	モー	ティ
WP304	S30400	0.08	2.00	0.045	0.030	1.00	8.0-11 わかった0	18.0-22 だった0	_	_
WP304L	S30403	0.030E	2.00	0.045	0.030	1.00	8.0-12 やってくれ0	18.0-22 だった0	_	_
WP310S	S31008	0.08	2.00	0.045	0.030	1.00	19.0-22 だった0	24.0-260	_	_
WP316	S31600	0.08	2.00	0.045	0.030	1.00	10.0-14 わかった0	16.0-18 だった0	2.00-3 だった00
WP316L	S31603	0.030E	2.00	0.045	0.030	1.00	10.0-14 わかった0	16.0-18 だった0	2.00-3 だった00	_
Wp321	S32100	0.08	2.00	0.045	0.030	1.00	9.0-12 やってくれ0	17.0-19 だった0	_	G

注記:

表に斜めが表示されている場合,その要素は分析または報告する必要があります.
窒素の分析方法は,購入者と製造者の間で合意される.
コロンビア 0.10~0.30% バナジウム 0.10~0.30%
小径や薄い壁,または両方の場合は,多くの描画パスが必要である場合,グレードTP304LおよびTP316Lでは最大0.04%の炭素が必要である.小型の外径管は0未満の管で定義される.平均壁厚さ0.049in.(1.24mm) 未満の外径.

90^oバット・ウェルド肘の寸法と重量

90程度のステンレス鋼のバット溶接肘BW WPWXの付属品ASTM A403 0

長半径 (LR) (ASME B16.9基準参照)

定額パイプサイズ (NPS)	デイアの外でベベルで (mm)	中から端まで	体重 (kg)
定額パイプサイズ (NPS)	デイアの外でベベルで (mm)	90^o肘 A (mm)	ス 10S	シェ 20	性感染症	シェ 40	XS	シェ 80
1/2	21.3	38	0.06		0.08	0.08	0.18	0.18
3/4	26.7	38	0.07		0.08	0.08	0.20	0.20
1	33.4	38	0.15		0.15	0.15	0.20	0.20
1 - 1 / 4	42.2	48	0.21		0.25	0.25	0.35	0.35
1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7	48.3	57	0.30		0.36	0.36	0.60	0.60
2	60.3	76	0.50		0.65	0.65	0.94	0.94
2 2/2	73.0	95	0.85		1.28	1.28	1.70	1.70
3	88.9	114	1.20		2.03	2.03	2.75	2.75
3-1/2	101.6	133	1.55		2.87	2.87	3.95	3.95
4	114.3	152	2.20		3.90	3.90	5.40	5.40
5	141.3	190	3.60		6.50	6.50	8.85	8.85
6	168.3	229	5.40		10.20	10.20	15.35	15.35
8	219.1	305	10.60	16.57	20.30	20.30	29.90	29.90
10	273.0	381	19.50	25.79	37.00	37.00	48.60	57.11
12	323.8	457	27.50	37.23	54.00	58.15	70	94.82
14	355.6	533	36	59.93	68.00	79.96	94.35	132.16
16	406.4	610	47.50	78.09	89.20	124.75	124.75	204.30
18	457	686	60	99.43	112.90	177.06	157.50	287.84
20	508	762	100	142.4	142.40	230	194.30	390.90
22	559	838		178	178		236	523.40
24	610	914	140	202	202	384	268.50	667.40
26	660	991		348	270		348
28	711	1067		404	300		404
30	762	1143		441	333		441
32	813	1219		510	390		510
34	864	1295		625	430		560
36	914	1372			482		625
38	965	1448			540		710
40	1016	1524			580		745
42	1067	1600			655		840
44	1118	1676			726		970
46	1168	1753			816		1055
48	1219	1829			885		1134

90程度のステンレス鋼のバット溶接肘BW WPWXの付属品ASTM A403 1

短半径 (SR) (ASME B16.9基準参照)

定額パイプサイズ (NPS)	デイアの外でベベルで (mm)	中から端まで	体重 (kg)
定額パイプサイズ (NPS)	デイアの外でベベルで (mm)	90^o肘 A (mm)	ス 10S	シェ 20	性感染症	シェ 40	XS	シェ 80
1	33.4	25	0.10		0.10	0.10	0.13	0.13
1 - 1 / 4	42.2	32	0.17		0.16	0.16	0.23	0.23
1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7	48.3	38	0.22		0.24	0.24	0.30	0.30
2	60.3	61	0.37		0.43	0.43	0.60	0.60
2 2/2	73.0	64	0.75		0.82	0.82	1.15	1.15
3	88.9	76	1.00		1.35	1.35	1.85	1.85
3-1/2	101.6	89	1.40		1.90	1.90	2.60	2.60
4	114.3	102	1.70		2.60	2.60	3.35	3.35
5	141.3	127	2.80		4.35	4.35	6.20	6.20
6	168.3	152	4.20		6.45	6.45	10.20	10.20
8	219.1	203	8	11.10	16.50	16.50	22.50	22.50
10	273.0	254	15.90	17.35	31.15	31.15	31.15	40
12	323.8	305	18.10	25	45	40	49.03	66.28
14	355.6	356	23.50	39.50	52.50	55.39	63.11	93.07
16	406.4	406	31.00	52.20	71.25	82.63	82.63	136.20
18	457	457	39.50	65.35	90	117.59	104.87	191.60
20	508	508	65.00	110	110	153.45	129.54	260.14
22	559	559		132	132		157	350.50
24	610	610	92.00	165	165	256	188.41	443.55
