製品詳細
起源の場所: 中国
ブランド名: Kasugai
モデル番号: ASTM A815 UNS S3180 BWの切株の端
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 耐航性のあるPackng
受渡し時間: 30 - 60仕事日
支払条件: L / C、T/T
供給の能力: 1ヶ月あたりの500トン
製品名: |
ASTM A815 UNS S31803のバット溶接の二重ステンレス鋼の切株の端 |
サイズの範囲: |
24"への1/2は」、accをカスタマイズした。引くことに |
壁厚さ: |
Sch5S Sch10S Sch20S Sch10 Sch20 Sch30 STD Sch40 |
標準: |
ASTM A815 |
材料: |
UNS S31803 |
製造の標準: |
ASME B16.9 MSS SP-43 |
製品名: |
ASTM A815 UNS S31803のバット溶接の二重ステンレス鋼の切株の端 |
サイズの範囲: |
24"への1/2は」、accをカスタマイズした。引くことに |
壁厚さ: |
Sch5S Sch10S Sch20S Sch10 Sch20 Sch30 STD Sch40 |
標準: |
ASTM A815 |
材料: |
UNS S31803 |
製造の標準: |
ASME B16.9 MSS SP-43 |

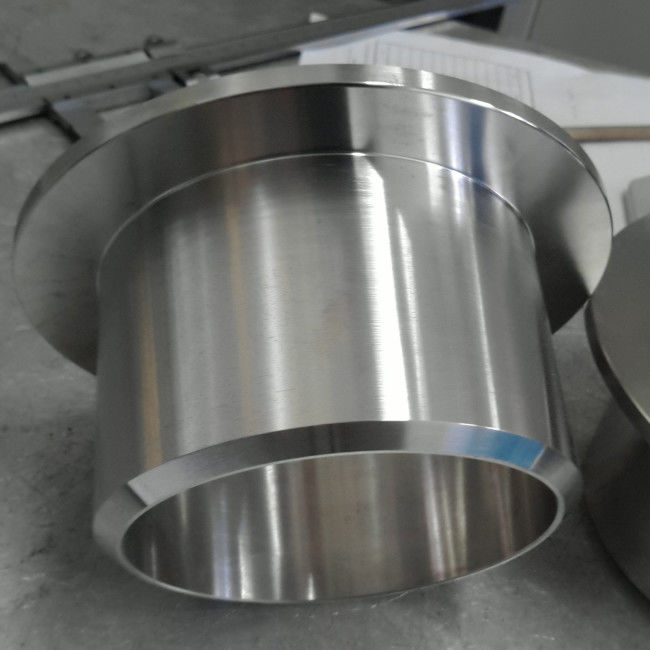

ASTM A815 UNS S31803の二重ステンレス鋼のバット溶接の切株の端
切株の端は（重ね継ぎしなさい）回転バックアップ フランジのサポートが要求されるとき使用される付属品取り替える溶接されたフランジをである。そしてそれは別の直径の接続管のために使用される標準的な、標準外ANSI次元で供給することができる。
切株の端のタイプ
切株の端は3つの違った方法、タイプAで提供される、BおよびC. TypeおよびBの切株の端は造られた付属品に類似して、肘およびティーのような、タイプCの切株の端はカスタマイズされたサイズでなされる。
タイプA
タイプは標準のために切株の端重ね継ぎするフランジを使用される。切株の端のラップの厚さは管の壁のわずかな厚さに大きいよりまたは同輩。さらにフランジを重ね継ぎするために、タイプAの外の角の半径は受け取ることができる。中のコーナーは正方形である。ラップに通常機械で造られた鋸歯状にされた表面がある。
タイプB
タイプBの切株の端はラップのフランジとしてフランジの標準的なスリップのために使用される。これらの短い端のラップの厚さは管の壁のわずかな厚さに大きいよりまたは同輩。また、タイプBの外の角の半径は十分に小さいバックアップ フランジとして使用することができるスリップoのフランジを受け取るには。内部のコーナーは正方形である。ラップに通常機械で造られた鋸歯状にされた表面がある。
タイプC
タイプCの切株の端は標準に重ね継ぎするフランジのフランジそしてスリップを使用することができる。ラップの内径の円形にされた端を残すそれは急に燃え上がる。必要ならば、半径は正方形に閉められていて作ることができる。ラップの厚さは管の壁の75%である。タイプCは非常に短い十分にバックアップ フランジを収容するには。タイプCでである滑らか重ね継ぎすれば、それは機械ではない。
切株の端は通常2つの方法、タイプAおよびタイプB.で製造される。それらは2つの標準的な長さ、長く（ANSI）または短いパターン（MSS）で利用できる。Sch5sおよび10s切株の端は通常短い長さで提供され、長い長さは特別注文で利用できる。Sch 40sの切株の端は短くか長い長さで供給される。
ASTM A815の標準
ASTM A815は細工したフェライトの、フェライト/オーステナイト、およびMartensiticステンレス鋼の配管付属品のための標準規格である。この指定は2つの一般的なクラス、WPおよびCRをカバーする。クラスWPの付属品は4つのクラスに細分される:
WP-Sの継ぎ目が無いプロダクト。
WP-Wの溶接されたプロダクト。
WP-WXのすべての溶接がレントゲン撮影された溶接を含んでいる管付属品。
WP-WUのすべての溶接が超音波によってテストされた溶接を含んでいる付属品。
製品に関する情報
| 製品名 | ASTM A815 UNS S31803のバット溶接の二重ステンレス鋼の切株の端 |
| サイズの範囲 | 次元:36"への1/2」 |
| 壁厚さ | Sch5S Sch10S Sch20S Sch10 Sch20 Sch30 STD Sch40 |
| 標準 | ASTM A815 |
| 材料 | UNS S31803 |
| 製造の標準 |
ASME B16.9 MSS SP-43 |
物質的な（UNS S31803）化学成分
| UNSの指定 | C | Mn | P | S | Si | NI | Cr | Mo | N |
| S31803 | 0.03 | 2.00 | 0.03 | 0.02 | 1.00 | 4.5-6.5 | 21.0-23.0 | 2.5-3.5 | 0.08-0.20 |
ASME B16.9の切株の終わり次元（mm）
|
わずかな管のサイズ （インチ） |
バレルのDia.の外 | 長さ（f） |
半径 （r） |
直径（G） | ||
| 分 | 最高 | 長いパターン | 短いパターン | |||
| 1/2 | 20.5 | 22.8 | 76 | 51 | 3 | 35 |
| 3/4 | 25.9 | 28.1 | 76 | 51 | 3 | 43 |
| 1 | 32.6 | 35.0 | 102 | 51 | 3 | 51 |
| 1-1/4 | 41.4 | 43.6 | 102 | 51 | 5 | 64 |
| 1-1/2 | 47.5 | 49.9 | 102 | 51 | 6 | 74 |
| 2 | 59.5 | 62.4 | 152 | 64 | 8 | 92 |
| 2-1/2 | 72.2 | 75.3 | 152 | 64 | 8 | 105 |
| 3 | 88.1 | 91.3 | 152 | 64 | 10 | 127 |
| 3-1/2 | 100.8 | 104.0 | 152 | 76 | 10 | 140 |
| 4 | 113.5 | 116.7 | 152 | 76 | 11 | 157 |
| 5 | 140.5 | 144.3 | 203 | 76 | 11 | 186 |
| 6 | 167.5 | 171.3 | 203 | 89 | 13 | 216 |
| 8 | 218.3 | 222.1 | 203 | 102 | 13 | 270 |
| 10 | 272.3 | 277.2 | 254 | 127 | 13 | 324 |
| 12 | 323.1 | 328.0 | 254 | 152 | 13 | 381 |
| 14 | 354.8 | 359.9 | 305 | 152 | 13 | 413 |
| 16 | 405.6 | 411.0 | 305 | 152 | 13 | 470 |
| 18 | 456.0 | 462.0 | 305 | 152 | 13 | 533 |
| 20 | 507.0 | 514.0 | 305 | 152 | 13 | 584 |
| 22 | 558.0 | 565.0 | 305 | 152 | 13 | 641 |
| 24 | 609.0 | 616.0 | 305 | 152 | 13 | 692 |
