| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO-9001; PED; AD 2000 |
| モデル番号 | ASME B16.9 BW SSは十字の切株がサドルを終える帽子の減力剤ティーを肘で突く |
| 文書 | 製品説明書 PDF |

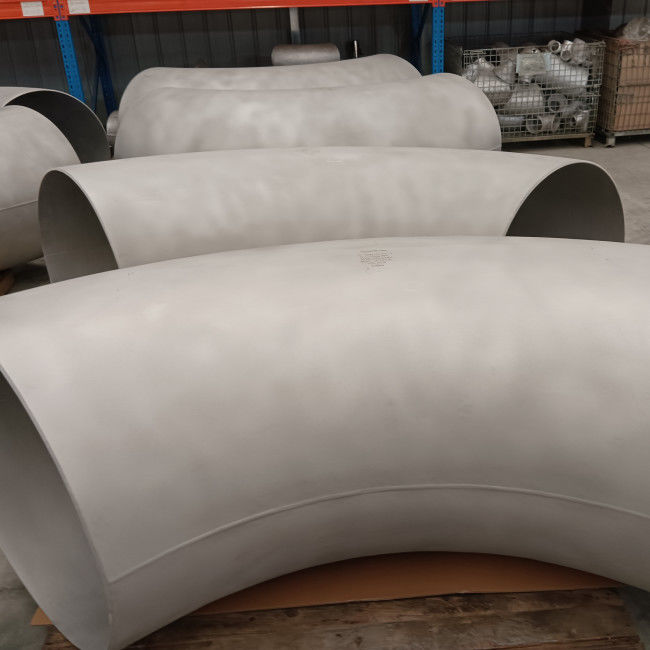

ASTM A403 ASME B16.9 BW ステンレス・スティール バット・ウェルディング・フィッティング
製品情報
| 製品名 | ASTM A403 ASME B16.9 BW ステンレス・スティール バット・ウェルディング・フィッティング |
| サイズ範囲 | 寸法: 1/2 〜 48 |
| 壁の厚さ | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| 圧力クラス | クラス150からクラス2500 |
| 基準 | ASTM A403 |
| サイズ | ASME B169 |
ステンレス・スティール・バック・ウェルディング・フィッティング
バット・ウェルド・フィッティングは,流れの方向を変え,分岐し,パイプサイズを小さくしたり,補助装置を固定するために使用されるパイプ・フィッティングである.ステンレス鋼のバック溶接管フィッティングは,バルブを組み立てることを可能にする結合部品ですストップ・ウェルドフィッティングは,肘,ティス,キャップ,減量,ストブ・エンド,オレットなど,複数の形で提供されています.
バット・ウェルディング・フィッティングは,パイプ,チュービング,プレート,または鍛造で作られています.フィッティングは,熱型または冷型プロセスから,溶接された管またはシームレス管で作ることができます.標準装備ASME B16.9のすべての次元要求を満たす,またはカスタマイズされたフィッティングASME B16 に準拠する9客と製造者間で合意された尺寸要件を除いて
標準のボット溶接フィッティングは,肘 (90°,45°,長半径,短半径,3D半径,縮小),180°回転 (長半径,短半径),tee&cross (直線または減速), 周縁関節ストップ末端 (長いパターン,短いパターン),キャップ,減速器 (同心または異心) 装置の壁厚さは,しばしばスケジュール番号で指定されます.配管や配件の注文に使用するための便利な名称として広く使用されている無寸法番号です.
バット・ウェルディング・フィッティングの材料
| 鉄鋼の種類 | 材料 | 評価 |
| ステンレス鋼 | ASTM A403/A403M | WP304 ((H/L/N/LN) WP309 WP310 WP316 ((H/L/N/LN) WP317 WP321 WP321/H WP347 WP347/H WP348 |
| 炭素鋼 | ASTM A234/A234M | WPB WPC WP1 WP12CL1 WP12CL2 WP11CL1 WP11CL2 WP11CL3 WP22CL1 WP22CL3 WP5CL1 WP9CL1 WP9CL3 WPR WP91 WP911 |
| LT 炭素鋼: | ASTM A420/A420M | WPL6 WPL9 WPL3 WPL8 |
サイズ範囲
| 肘 | ティ | 減速機 | カップ | ||||
| 縫い目がない | 溶接した | 縫い目がない | 溶接した | 縫い目がない | 溶接した | 縫い目がない | |
| 名目パイプサイズ | 1/2 〜 16 | 18~72年 | 1/2 〜 16 | 18~72年 | 1/2 〜 16 | 18~72年 | 18〜56年 |
| 壁の厚さ | Sch 5S-Sch160 | ||||||
