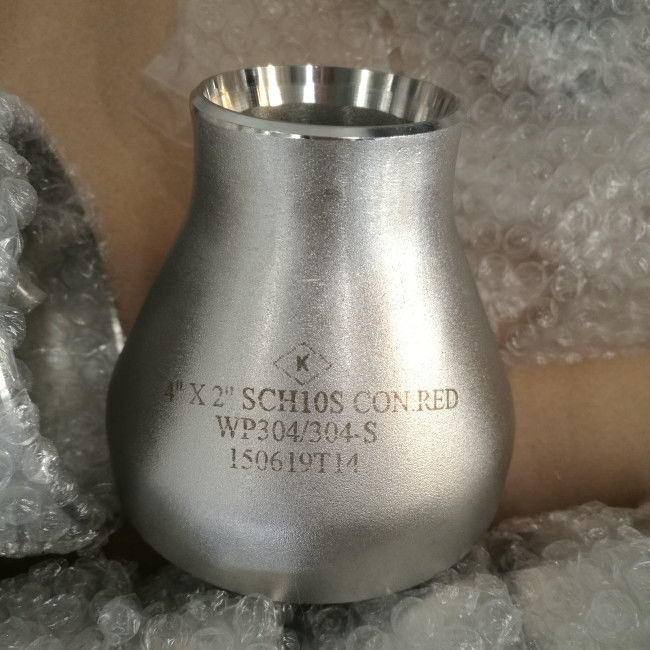

ASTM A403 WP304/L WP316/L WP310S WP321 B16.9 ステンレス・スティール コン/エッチ 減速器
縮小器は,パイプシステム内の異なるサイズのパイプを2つ接続するために使用されます.縮小器の片端は,大きな直径のパイプの直径に対応し,コンセントリック縮小器の他の端は,小さな直径のパイプの直径に対応.
集中減圧器 (Concentric Reducer) は,パイプシステムで使用される減圧器の一種である.急激なシフトではなく徐々に圧力の変化を可能にするコーン形を有する.この特性は,高圧下での破裂の危険性がある高圧流体流通システムで適用することができます..
エクセントリック・リドクサーは奇異な形状である.その体内には,その長さの片側のみに膨張がある.その長さの反対側はパイプに平行である.特定の場所での調整と操作を容易にするエクセントリック・リドクサーは,同心型と同じ効果があるが,需要においてより具体的である.SCH 40 WPBリドクサーは,表40の名目パイプサイズを示している.
製品情報
| 製品名 | ASTM A403 B16.9 ステンレス鋼コンセントリック/エクセントリック減速器 |
| サイズ範囲 | 1/2 〜 48 |
| 壁の厚さ | SCH5S SCH10S SCH40S SCH80S SCH160S XS XXS |
| 基準 | ASTM A234 |
| グレード | WP304/L WP316/L WP310S WP321 |
| 製造基準 | ASME B169 |
ASME B16.9 コンセントリック/エクセントリック 減速器の寸法 (mm)
縮小器は,パイプ設計者が直線管の直径を縮小したいときにしばしば使用されます.ASME B16で利用可能な標準縮小器には2つのスタイルがあります.9: 集中型 共通の中央線を持つ; 偏向型 減速器 偏向型 中央線を持つ.
| NPS | 過剰摂取 mm インチ |
過剰摂取 mm インチ |
H mm インチ |
| 3/4 × 1/2 | 26.7 1.05 |
21.3 0.84 |
38 1.50 |
| 3/4 × 3/8 | 26.7 1.05 |
17.3 0.68 |
38 1.50 |
| 1 x 3/4 | 33.4 1.32 |
26.7 1.05 |
51 2.00 |
| 1 x 1/2 | 33.4 1.32 |
21.3 0.84 |
51 2.00 |
| 1 - 4 × 1 | 42.2 1.66 |
33.4 1.32 |
51 2.00 |
| 1 - 4 × 3 - 4 | 42.2 1.66 |
26.7 1.05 |
51 2.00 |
| 1 - 4 × 1 - 5 | 42.2 1.66 |
21.3 0.84 |
51 2.00 |
| 1 - 1/2 × 1 - 1/4 | 48.3 1.90 |
42.2 1.66 |
64 2.50 |
| 1 - 2 × 1 | 48.3 1.90 |
33.4 1.32 |
64 2.50 |
| 1 1/2 x 3/4 | 48.3 1.90 |
26.7 1.05 |
64 2.50 |
| 1 - 1/2 × 1/2 | 48.3 1.90 |
21.3 0.84 |
64 2.50 |
| 2 × 1-1/2 | 60.3 2.38 |
48.3 1.90 |
76 3.00 |
| 2 × 1-1/4 | 60.3 2.38 |
42.2 1.66 |
76 3.00 |
| 2 × 1 | 60.3 2.38 |
33.4 1.32 |
76 3.00 |
| 2×3/4 | 60.3 2.38 |
26.7 1.05 |
76 3.00 |
| 2/2 × 2 | 73.0 2.88 |
60.3 2.38 |
89 3.50 |
| 2/2 × 1-1/2 | 73.0 2.88 |
48.3 1.90 |
89 3.50 |
| 2/2 × 1-1/4 | 73.0 2.88 |
42.2 1.66 |
89 3.50 |
| 2/2 × 1 | 73.0 2.88 |
33.4 1.32 |
89 3.50 |
| 3 × 2/2 | 88.9 3.50 |
73.0 2.88 |
89 3.50 |
| 3 × 2 | 88.9 3.50 |
60.3 2.38 |
89 3.50 |
| 3 x 1-1/2 | 88.9 3.50 |
48.3 1.90 |
89 3.50 |
| 3 x 1-1/4 | 88.9 3.50 |
42.2 1.66 |
89 3.50 |
| 3-1/2 × 3 | 101.6 4.00 |
88.9 3.50 |
102 4.00 |
| 3-1/2 × 2-1/2 | 101.6 4.00 |
73.0 2.88 |
102 4.00 |
| 3-1/2 × 2 | 101.6 4.00 |
60.3 2.38 |
102 4.00 |
| 3-1/2 × 1-1/2 | 101.6 4.00 |
48.3 1.90 |
102 4.00 |
| 3-1/2 × 1-1/4 | 101.6 4.00 |
42.2 1.66 |
102 4.00 |
| 4 × 3 1/2 | 114.3 4.50 |
101.6 4.00 |
102 4.00 |
| 4 × 3 | 114.3 4.50 |
88.9 3.50 |
102 4.00 |
| 4 x 2-1/2 | 114.3 4.50 |
73.0 2.88 |
102 4.00 |
| 4 × 2 | 114.3 4.50 |
60.3 2.38 |
102 4.00 |
| 4 x 1-1/2 | 114.3 4.50 |
48.3 1.90 |
102 4.00 |
| 5 × 4 | 141.3 5.56 |
114.3 4.50 |
127 5.00 |
| 5 x 3-1/2 | 141.3 5.56 |
101.6 4.00 |
127 5.00 |
| 5 × 3 | 141.3 5.56 |
88.9 3.50 |
127 5.00 |
| 5 × 2-1/2 | 141.3 5.56 |
73.0 2.88 |
127 5.00 |
| 5 × 2 | 141.3 5.56 |
60.3 2.38 |
127 5.00 |
| 6 × 5 | 168.3 6.62 |
141.3 5.56 |
140 5.50 |
| 6 × 4 | 168.3 6.62 |
114.3 4.50 |
140 5.50 |
| 6 x 3 1/2 | 168.3 6.62 |
101.6 4.00 |
140 5.50 |
| 6 × 3 | 168.3 6.62 |
88.9 3.50 |
140 5.50 |
| 6 x 2-1/2 | 168.3 6.62 |
73.0 2.88 |
140 5.50 |
| 8 × 6 | 219.1 8.62 |
168.3 6.62 |
152 6.00 |
| 8 × 5 | 219.1 8.62 |
141.3 5.56 |
152 6.00 |
| 8 × 4 | 219.1 8.62 |
114.3 4.50 |
152 6.00 |
| 8 x 3-1/2 | 219.1 8.62 |
101.6 4.00 |
152 6.00 |
| 10 × 8 | 273.0 10.75 |
219.1 8.62 |
178 7.00 |
| 10 × 6 | 273.0 10.75 |
168.3 6.62 |
178 7.00 |
| 10 × 5 | 273.0 10.75 |
141.3 5.56 |
178 7.00 |
| 10 × 4 | 273.0 10.75 |
114.3 4.50 |
178 7.00 |
| 12 × 10 | 323.8 12.75 |
273.0 10.75 |
203 8.00 |
| 12 × 8 | 323.8 12.75 |
219.1 8.62 |
203 8.00 |
| 12 × 6 | 323.8 12.75 |
168.3 6.62 |
203 8.00 |
| 12 × 5 | 323.8 12.75 |
141.3 5.56 |
203 8.00 |
| 14 × 12 | 355.6 14.00 |
323.8 12.75 |
330 13.00 |
| 14 × 10 | 355.6 14.00 |
273.0 10.75 |
330 13.00 |
| 14 × 8 | 355.6 14.00 |
219.1 8.62 |
330 13.00 |
| 14 × 6 | 355.6 14.00 |
168.3 6.62 |
330 13.00 |
| 16 × 14 | 406.4 16.00 |
355.6 14.00 |
356 14.00 |
| 16 × 12 | 406.4 16.00 |
323.8 12.75 |
356 14.00 |
| 16 × 10 | 406.4 16.00 |
273.0 10.75 |
356 14.00 |
| 16 × 8 | 406.4 16.00 |
219.1 8.62 |
356 14.00 |
| 18 × 16 | 457 18.00 |
406.4 16.00 |
381 15.00 |
| 18 × 14 | 457 18.00 |
355.6 14.00 |
381 15.00 |
| 18 × 12 | 457 18.00 |
323.8 12.75 |
381 15.00 |
| 18 × 10 | 457 18.00 |
273.0 10.75 |
381 15.00 |
| 20 × 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 × 16 | 508 20.00 |
406.4 16.00 |
508 20.00 |
| 20 × 14 | 508 20.00 |
355.6 14.00 |
508 20.00 |
| 20 × 12 | 508 20.00 |
323.8 12.75 |
508 20.00 |
| 22 × 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 × 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 × 16 | 559 22.00 |
406.4 16.00 |
508 20.00 |
| 22 × 14 | 559 22.00 |
355.6 14.00 |
508 20.00 |
| 24 × 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 × 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 × 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 × 16 | 610 24.00 |
406.4 16.00 |
508 20.00 |
| 26 × 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 × 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 × 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 × 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 × 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 × 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 × 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 × 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 × 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 × 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 × 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 × 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 × 30 | 813 32.00 |
762 30.00 |
610 24.00 |
| 32 × 28 | 813 32.00 |
711 28.00 |
610 24.00 |
| 32 × 26 | 813 32.00 |
660 26.00 |
610 24.00 |
| 32 × 24 | 813 32.00 |
610 24.00 |
610 24.00 |
| 34 × 32 | 864 34.00 |
813 32.00 |
610 24.00 |
| 34 × 30 | 864 34.00 |
762 30.00 |
610 24.00 |
| 34 × 26 | 864 34.00 |
660 26.00 |
610 24.00 |
| 34 × 24 | 864 34.00 |
610 24.00 |
610 24.00 |
| 36 × 34 | 914 36.00 |
864 34.00 |
610 24.00 |
| 36 × 32 | 914 36.00 |
813 32.00 |
610 24.00 |
| 36 × 30 | 914 36.00 |
762 30.00 |
610 24.00 |
| 36 × 26 | 914 36.00 |
660 26.00 |
610 24.00 |
| 36 × 24 | 914 36.00 |
610 24.00 |
610 24.00 |
| 38 × 36 | 965 38.00 |
914 36.00 |
610 24.00 |
| 38 × 34 | 965 38.00 |
864 34.00 |
610 24.00 |
| 38 × 32 | 965 38.00 |
813 32.00 |
610 24.00 |
| 38 × 30 | 965 38.00 |
762 30.00 |
610 24.00 |
| 38 × 28 | 965 38.00 |
711 28.00 |
610 24.00 |
| 38 × 26 | 965 38.00 |
660 26.00 |
610 24.00 |
| 40 × 38 | 1016 40.00 |
965 38.00 |
610 24.00 |
| 40 × 36 | 1016 40.00 |
914 36.00 |
610 24.00 |
| 40 × 34 | 1016 40.00 |
864 34.00 |
610 24.00 |
| 40 × 32 | 1016 40.00 |
813 32.00 |
610 24.00 |
| 40 x 30 | 1016 40.00 |
762 30.00 |
610 24.00 |
| 42 × 40 | 1067 42.00 |
1016 40.00 |
610 24.00 |
| 42 × 38 | 1067 42.00 |
965 38.00 |
610 24.00 |
| 42 × 36 | 1067 42.00 |
914 36.00 |
610 24.00 |
| 42 × 34 | 1067 42.00 |
864 34.00 |
610 24.00 |
| 42 × 32 | 1067 42.00 |
813 32.00 |
610 24.00 |
| 42 × 30 | 1067 42.00 |
711 28.00 |
610 24.00 |
| 44 × 42 | 1118 44.00 |
1067 42.00 |
610 24.00 |
| 44 × 40 | 1118 44.00 |
1016 40.00 |
610 24.00 |
| 44 × 38 | 1118 44.00 |
965 38.00 |
610 24.00 |
| 44 × 36 | 1118 44.00 |
914 36.00 |
610 24.00 |
| 46 × 44 | 1168 46.00 |
1118 44.00 |
711 28.00 |
| 46 × 42 | 1168 46.00 |
1067 42.00 |
711 28.00 |
| 46 × 40 | 1168 46.00 |
1016 40.00 |
711 28.00 |
| 46 × 38 | 1168 46.00 |
965 38.00 |
711 28.00 |
| 48 × 46 | 1219 48.00 |
1168 46.00 |
711 28.00 |
| 48 × 44 | 1219 48.00 |
1118 44.00 |
711 28.00 |
| 48 × 42 | 1219 48.00 |
1067 42.00 |
711 28.00 |
| 48 × 40 | 1219 48.00 |
1016 40.00 |
711 28.00 |
*NPS:名目パイプサイズ;O.D L:ベベルの外方直径,大きな端;O.D S:ベベルの外方直径,小さな端;H:センターから端.
材料 化学成分
ASTM A403ステンレス鋼管フィッティングは,圧管のための鍛造およびローリングされたオーステニティックステンレスフィッティングの材料を指します.一般的なグレードはWP304/L,WP316/Lです.エンジニアリング産業など多くの分野で使用できますエネルギー変換装置など
| クラスA | 構成(%) | |||||||||
| グレードWP | UNS指定 | C について | ミニ | P | S | そうだ | ニ | C.C. | モー | ティ |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11 わかった0 | 18.0-22 だった0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12 やってくれ0 | 18.0-22 だった0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22 だった0 | 24.0-260 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | _ |
| WP321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12 やってくれ0 | 17.0-19 だった0 | _ | G |
注記:
表に斜めが表示されている場合,その要素は分析または報告する必要があります.
窒素の分析方法は,購入者と製造者の間で合意される.
コロンビア 0.10~0.30% バナジウム 0.10~0.30%
小径や薄い壁,または両方の場合は,多くの描画パスが必要である場合,グレードTP304LおよびTP316Lでは最大0.04%の炭素が必要である.小型の外径管は0未満の管で定義される.平均壁厚さ0.049in.(1.24mm) 未満の外径.
