製品詳細
起源の場所: 中国
ブランド名: Kasugai
モデル番号: ASTM A815 UNS S31803 BWの等しいティーの二重ステンレス鋼
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 耐航性のあるPackng
受渡し時間: 30 - 60仕事日
支払条件: L / C、T/T
供給の能力: 1ヶ月あたりの500トン
製品名: |
ASTM A815 UNS S31803 BWの等しいティー |
サイズの範囲: |
24"への1/2」 |
壁厚さ: |
Sch 10S Sch20 STD Sch40 XS Sch80 |
標準: |
ASTM A815 MSS SP-75 |
材料: |
UNS S31803 |
製造の標準: |
ASME B16.9 |
製品名: |
ASTM A815 UNS S31803 BWの等しいティー |
サイズの範囲: |
24"への1/2」 |
壁厚さ: |
Sch 10S Sch20 STD Sch40 XS Sch80 |
標準: |
ASTM A815 MSS SP-75 |
材料: |
UNS S31803 |
製造の標準: |
ASME B16.9 |

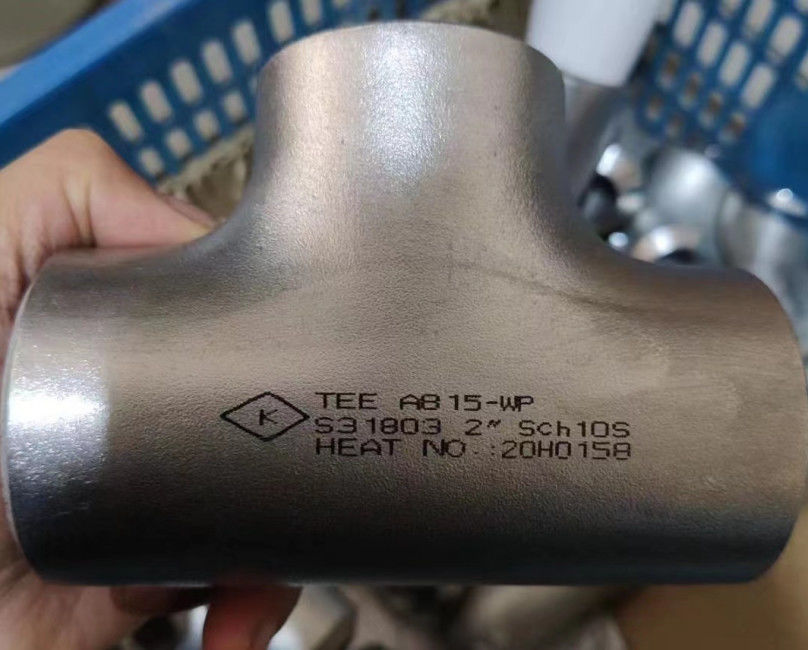

ASTM A815 UNS S31803 BWの等しいティーの二重ステンレス鋼のバット溶接の等しいティー
等しいティーASTM A815 WP-S UNS S31803は二重ステンレス鋼のティーである。それは50:50の微細構造の亜鉄酸塩またはオーステナイトのステンレス鋼である。
ASTM A815は細工したフェライトの、フェライト/オーステナイト、およびMartensiticステンレス鋼の配管付属品のための標準規格である。この指定は2つの一般的なクラス、WPおよびCRをカバーする。クラスWPの付属品は4つのクラスに細分される:
WP-Sの継ぎ目が無いプロダクト。
WP-Wの溶接されたプロダクト。
WP-WXのすべての溶接がレントゲン撮影された溶接を含んでいる管付属品。
WP-WUのすべての溶接が超音波によってテストされた溶接を含んでいる付属品。
バット溶接（BW）のティーのタイプ
BWのティーは枝直径に従って2つのタイプに分類され、そこの機能は次のとおりである:
等しいティー:ティーの3本の枝に同じ直径がある。またまっすぐなティーとして示されて。
ティー（減力剤ティー）の減少。:枝直径は主要な直径より小さい。減少のティーは通常4"でNPSの直径として4つがメイン ライン管の直径である、3つは減少の枝であるところで、x 4" x 3"記述され。
製品に関する情報
| 製品名 | ASTM A815 UNS S31803 BWの等しいティーの二重ステンレス鋼のバット溶接の等しいティー |
| サイズの範囲 | 次元:24"への1/2」 |
| 壁厚さ | Sch10S Sch20 STD Sch40 XS Sch80 |
| 標準 |
ASTM A815 MSS SP-75 |
| 材料 | UNS S31803 |
| 製造の標準 | ASME B16.9 |
物質的な（UNS S31803）化学成分
| UNSの指定 | C | Mn | P | S | Si | NI | Cr | Mo | N |
| S31803 | 0.03 | 2.00 | 0.03 | 0.02 | 1.00 | 4.5-6.5 | 21.0-23.0 | 2.5-3.5 | 0.08-0.20 |
鋼鉄等しいティーの大きさと重さ
|
体言 管のサイズ （NPS） |
Dia.の外。 斜角 （mm） |
中心に終り | 重量（kg） | ||||||
| 操業、C （mm） | 出口、M （mm） | Sch 10S | Sch 20 | STD | Sch 40 | XS | Sch 80 | ||
| 1/2 | 21.3 | 25 | 25 | 0.1 | 0.16 | 0.16 | 0.25 | 0.25 | |
| 3/4 | 26.7 | 29 | 29 | 0.13 | 0.2 | 0.2 | 0.27 | 0.27 | |
| 1 | 33.4 | 38 | 38 | 0.28 | 0.29 | 0.29 | 0.35 | 0.35 | |
| 1-1/4 | 42.2 | 48 | 48 | 0.5 | 0.53 | 0.53 | 0.65 | 0.65 | |
| 1-1/2 | 48.3 | 57 | 57 | 0.7 | 0.77 | 0.77 | 0.96 | 0.96 | |
| 2 | 60.3 | 64 | 64 | 0.85 | 1.88 | 1.88 | 1.9 | 1.9 | |
| 2-1/2 | 73.0 | 76 | 76 | 1.4 | 2.69 | 2.69 | 3.07 | 3.07 | |
| 3 | 88.9 | 86 | 86 | 1.8 | 3.82 | 3.82 | 4.5 | 4.5 | |
| 3-1/2 | 101.6 | 95 | 95 | 2.7 | 5.18 | 5.18 | 6.17 | 6.17 | |
| 4 | 114.3 | 105 | 105 | 3.5 | 6 | 6 | 8.44 | 8.44 | |
| 5 | 141.3 | 124 | 124 | 6.1 | 9.94 | 9.94 | 12.94 | 12.94 | |
| 6 | 168.3 | 143 | 143 | 8.1 | 16.48 | 16.48 | 19.3 | 19.3 | |
| 8 | 219.1 | 178 | 178 | 15.6 | 29 | 33 | 33 | 34.5 | 34.5 |
| 10 | 273.0 | 216 | 216 | 27 | 34.7 | 49.35 | 49.35 | 58.57 | 68 |
| 12 | 323.8 | 254 | 254 | 40 | 59 | 65 | 70.5 | 84.9 | 115 |
| 14 | 355.6 | 279 | 279 | 48 | 90 | 93 | 114.41 | 127.12 | 165 |
| 16 | 406.4 | 305 | 305 | 59 | 100 | 115 | 167.52 | 167.52 | 249 |
| 18 | 457 | 343 | 343 | 77 | 127.12 | 135 | 238.35 | 190 | 322 |
| 20 | 508 | 381 | 381 | 103 | 168 | 168 | 320.52 | 245 | 459 |
| 22 | 559 | 419 | 419 | 200 | 200 | 280 | 600 | ||
| 24 | 610 | 432 | 432 | 155 | 240 | 240 | 570.68 | 350 | 748 |
