| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | ASTM A403 BWの等しいティー |
| 文書 | 製品説明書 PDF |

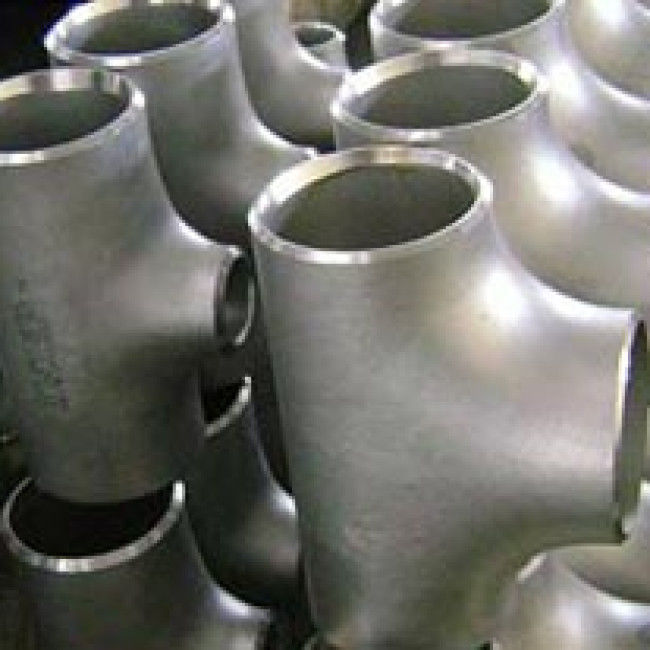

ASTM A403 WP304/L WP316/L WP310S WP321のステンレス鋼のバット溶接の等しいティー
鋼管のティーに流動方向を変えることができる3本の枝がある。それにT-shapedまたはY字型があり、等しいティーをおよび減少のティー（減力剤ティー）含んでいる。鋼鉄ティーは管ネットワークで広く利用されているのための運ぶ液体およびガスを。
バット溶接ティーは石油、宇宙航空薬学、化学工業、冶金学、電力、軍の企業で広く利用されて、サポートおよび他の産業パイプラインを設計する。
端明白のまたは斜角が付く、バット溶接プロセスによって接続されて。それは他のタイプより高圧に抗できる。バット溶接ティーのサイズは管NPS （DN）およびソケットの溶接ティーまたは糸のティーの厚さが圧力レベルで指定されるべきであるスケジュールの厚さで指定されるべきである。
バット溶接（BW）のティーのタイプ
BWのティーは枝直径に従って2つのタイプに分類され、そこの機能は次のとおりである:
等しいティー:ティーの3本の枝に同じ直径がある。またまっすぐなティーとして示されて。
ティー（減力剤ティー）の減少。:枝直径は主要な直径より小さい。減少のティーは通常4"でNPSの直径として4つがメイン ライン管の直径である、3つは減少の枝であるところで、x 4" x 3"記述され。
製品に関する情報
| 製品名 | ASTM A403 B16.9のステンレス鋼のバット溶接の等しいティー |
| サイズの範囲 | 次元:48"への1/2」 |
| 壁厚さ | Sch10S Sch20 STD Sch40 XS Sch80 |
| 標準 |
ASTM A403 MSS SP-75 |
| 等級 | WP304/L WP316/L WP310S WP321 |
| 製造の標準 | ASME B16.9 |
ASME B16.9の等しいティー次元（mm）
ASME B16.9の等しいティーは管への垂直な関係をするのに使用される三方付属品である。
| NPS | O.D mm インチ |
C mm インチ |
M mm インチ |
| 1/2 | 21.3 0.84 |
25 1.00 |
25 1.00 |
| 3/4 | 26.7 1.05 |
29 1.12 |
29 1.12 |
| 1 | 33.4 1.32 |
38 1.50 |
38 1.50 |
| 1-1/4 | 42.2 1.66 |
48 1.88 |
48 1.88 |
| 1-1/2 | 48.3 1.90 |
57 2.25 |
57 2.25 |
| 2 | 60.3 2.38 |
64 2.50 |
64 2.50 |
| 2-1/2 | 73.0 2.88 |
76 3.00 |
76 3.00 |
| 3 | 88.9 3.50 |
86 3.38 |
86 3.38 |
| 3-1/2 | 101.6 4.00 |
95 3.75 |
95 3.75 |
| 4 | 114.3 4.50 |
105 4.12 |
105 4.12 |
| 5 | 141.3 5.56 |
124 4.88 |
124 4.88 |
| 6 | 168.3 6.62 |
143 5.62 |
143 5.62 |
| 8 | 219.1 8.62 |
178 7.00 |
178 7.00 |
| 10 | 273.0 10.75 |
216 8.50 |
216 8.50 |
| 12 | 323.8 12.75 |
254 10.00 |
254 10.00 |
| 14 | 355.6 14.00 |
279 11.00 |
279 11.00 |
| 16 | 406.4 16.00 |
305 12.00 |
305 12.00 |
| 18 | 457.0 18.00 |
343 13.50 |
343 13.50 |
| 20 | 508.0 20.00 |
381 15.00 |
381 15.00 |
| 22 | 559.0 22.00 |
419 16.50 |
419 16.50 |
| 24 | 610.0 24.00 |
432 17.00 |
432 17.00 |
| 26 | 660.0 26.00 |
495 19.50 |
495 19.50 |
| 28 | 711.0 28.00 |
521 20.50 |
521 20.50 |
| 30 | 762.0 30.00 |
559 22.00 |
559 22.00 |
| 32 | 813.0 32.00 |
597 23.50 |
597 23.50 |
| 34 | 864.0 34.00 |
635 25.00 |
635 25.00 |
| 36 | 914.0 36.00 |
673 26.50 |
673 26.50 |
| 38 | 965.0 38.00 |
711 28.00 |
711 28.00 |
| 40 | 1016.0 40.00 |
749 29.50 |
749 29.50 |
| 42 | 1067.0 42.00 |
762 30.00 |
711 28.00 |
| 44 | 1118.0 44.00 |
813 32.00 |
762 30.00 |
| 46 | 1168.0 46.00 |
851 33.50 |
800 31.50 |
| 48 | 1219.0 48.00 |
889 35.00 |
838 33.00 |
*NPS:わずかな管のサイズ;O.D:斜角の外径;C:中心に終り、操業;M:中心に終り、出口。
材料の化学成分
ASTM A403のステンレス鋼の管付属品は造られるの材料を示し、圧力管のためのオーステナイトのステンレス製の付属品を転がした。共通の等級はWP304/L、WP316/L.である。それらは企業、エネルギー変換の植物等の設計として多くの分野に使用することができる
| 等級A | 構成（%） | |||||||||
| 等級WP | UNSの指定 | C | Mn | P | S | Si | NI | Cr | Mo | チタニウム |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | ﹍ | ﹍ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | ﹍ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | ﹍ | G |
注:
