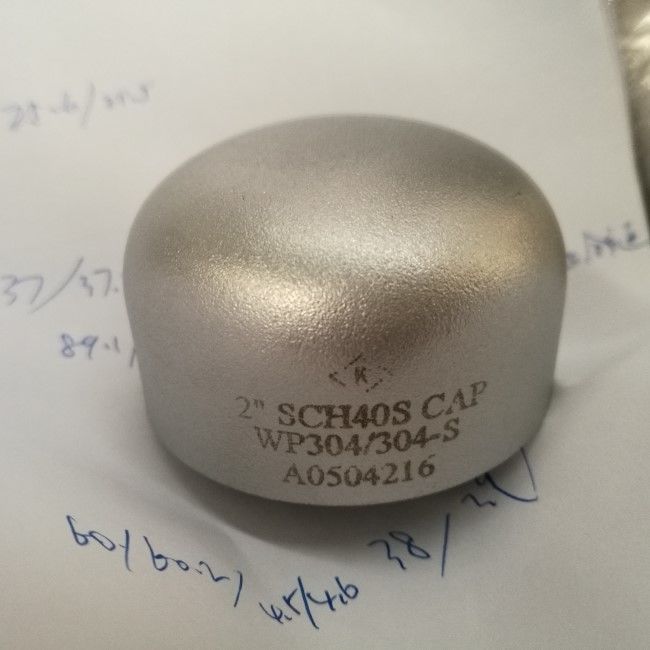

ASTM A403 WP304/L WP316/L WP310S WP321 B16.9のステンレス鋼のバット溶接のエンド キャップ
帽子はシステムの管の密封の圧力容器か端を簡単にする付属品である。彼らはまた管端と帽子が管の極度な端で使用されるので言われる。帽子は、正しく付けられたときleak-proofシーリングを提供する。管か圧力容器を密封するのに複数の産業部門がこれらの付属品を使用する間。また帽子が水を運ぶラインの管の空気ブロックの存在を、特に除去するのに使用されるかもしれない。多くの場合、外力によってそれらが変形させるか、または欠かれて得ることから管の端を保護するのに使用されている。さらに、バット溶接のエンド キャップの使用は管または管の中の内部糸の損傷を防ぐことができる。
製品に関する情報
| 製品名 | ASTM A403 B16.9のバット溶接のエンド キャップ |
| サイズの範囲 | 48"への1/2」 |
| 壁厚さ | Sch5へのSch160 XXS |
| 標準 | ASTM A403 |
| 等級 | WP304/L WP316/L WP310S WP321 |
| 製造の標準 | ASME B16.9 MSS-SP-43 |
ASME B16.9のエンド キャップ次元（mm）
帽子が管の開放端を密封するのに使用されている。工学の配管で、帽子は端にASME B16.9に従って溶接され、管の操業の長さ次元に含まれている必要はない作った。
| NPS | O.D mm インチ |
E [ノート（1）] mm インチ |
E mm インチ |
E1 [ノート（2）] mm インチ |
| 1/2 | 21.3 0.84 |
25 1.00 |
4.57 0.18 |
25 1.00 |
| 3/4 | 26.7 1.05 |
25 1.00 |
3.81 0.15 |
25 1.00 |
| 1 | 33.4 1.32 |
38 1.50 |
4.57 0.18 |
38 1.50 |
| 1-1/4 | 42.2 1.66 |
38 1.50 |
4.83 0.19 |
38 1.50 |
| 1-1/2 | 48.3 1.90 |
38 1.50 |
5.08 0.20 |
38 1.50 |
| 2 | 60.3 2.38 |
38 1.50 |
5.59 0.22 |
44 1.75 |
| 2-1/2 | 73.0 2.88 |
38 1.50 |
7.00 0.28 |
51 2.00 |
| 3 | 88.9 3.50 |
51 2.00 |
7.62 0.30 |
64 2.50 |
| 3-1/2 | 101.6 4.00 |
64 2.50 |
8.13 0.32 |
76 3.00 |
| 4 | 114.3 4.50 |
64 2.50 |
8.64 0.34 |
76 3.00 |
| 5 | 141.3 5.56 |
76 3.00 |
9.65 0.38 |
89 3.50 |
| 6 | 168.3 6.62 |
89 3.50 |
10.92 0.43 |
102 4.00 |
| 8 | 219.1 8.62 |
102 4.00 |
12.70 0.50 |
127 5.00 |
| 10 | 273.0 10.75 |
127 5.00 |
12.70 0.50 |
152 6.00 |
| 12 | 323.8 12.75 |
152 6.00 |
12.70 0.50 |
178 7.00 |
| 14 | 355.6 14.00 |
165 6.00 |
12.70 0.50 |
191 7.50 |
| 16 | 406.4 16.00 |
178 7.00 |
12.70 0.50 |
203 8.00 |
| 18 | 457.0 18.00 |
203 8.00 |
12.70 0.50 |
229 9.00 |
| 20 | 508.0 20.00 |
229 9.00 |
12.70 0.50 |
254 10.00 |
| 22 | 559.0 22.00 |
254 10.00 |
12.70 0.50 |
254 10.00 |
| 24 | 610.0 24.00 |
267 10.50 |
12.70 0.50 |
305 12.00 |
| 26 | 660.0 26.00 |
267 10.50 |
… | … |
| 28 | 711.0 28.00 |
267 10.50 |
… | … |
| 30 | 762.0 30.00 |
267 10.50 |
… | … |
| 32 | 813.0 32.00 |
267 10.50 |
… | … |
| 34 | 864.0 34.00 |
267 10.50 |
… | … |
| 36 | 914.0 36.00 |
267 10.50 |
… | … |
| 38 | 965.0 38.00 |
305 12.00 |
… | … |
| 40 | 1016.0 40.00 |
305 12.00 |
… | … |
| 42 | 1067.0 42.00 |
305 12.00 |
… | … |
| 44 | 1118.0 44.00 |
343 13.50 |
… | … |
| 46 | 1168.0 46.00 |
343 13.50 |
… | … |
| 48 | 1219.0 48.00 |
343 13.50 |
… | … |
*NPS:わずかな管のサイズ;O.D:斜角の外径;E:長さ[ノート（1）];E1:長さのための壁厚さの制限;E:長さ[ノート（2）]。
材料の化学成分
ASTM A403のステンレス鋼の管付属品は造られるの材料を示し、圧力管のためのオーステナイトのステンレス製の付属品を転がした。共通の等級はWP304/L、WP316/L.である。それらは企業、エネルギー変換の植物等の設計として多くの分野に使用することができる。
| 等級A | 構成（%） | |||||||||
| 等級WP | UNSの指定 | C | Mn | P | S | Si | NI | Cr | Mo | チタニウム |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | ﹍ | ﹍ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | ﹍ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | ﹍ | G |
注:
（﹍が）エリプシス テーブルで現われる一方、条件がないし、要素はのために分析されるか、または報告される必要がある
窒素のための分析の方法は購入者と製造業者間の一致の問題である
コロンビウム0.10-0.30%;バナジウム0.10-0.30%。
小さい直径か薄い壁、または両方のために、多くの引くパスが要求されるところに、カーボン最大0.04%は等級TP304LおよびTP316Lで必要である。小さい外径の管はそれらのと0.500in以下定義される。（23.7mm）それらとして外径そして軽い壁の管で0.049in以下。（1.24mm）平均壁厚さで
