| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO-9001; PED; AD 2000 |
| モデル番号 | ASME B16.9 BW SSは十字の切株がサドルを終える帽子の減力剤ティーを肘で突く |
| 文書 | 製品説明書 PDF |

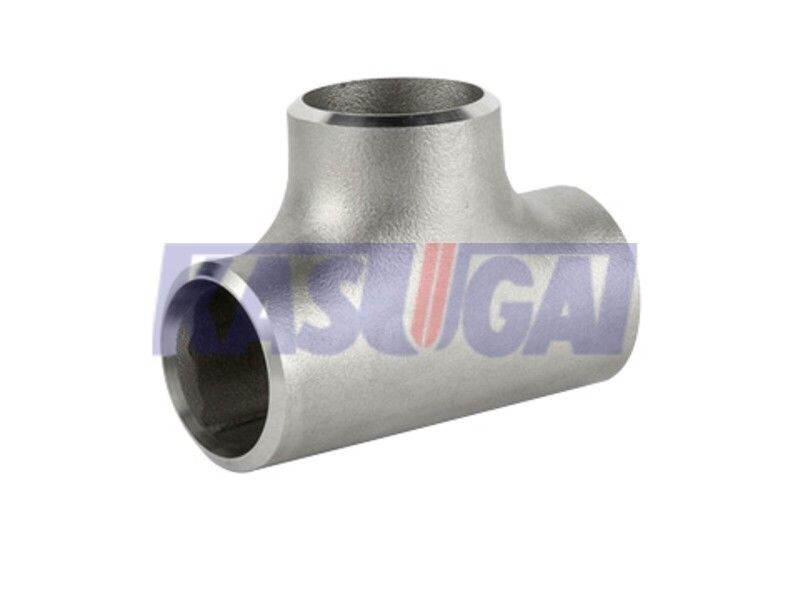

ASTM A403 ASME B16.9 BW ステンレス・スティール バット・ウェルディング・フィッティング
製品情報
ステンレス鋼のボット溶接フィッティングは,ステンレス鋼のパイプまたは部品をボット溶接で結合するために使用されるパイプフィッティングの一種である.これらのフィッティングは,特に強力な,漏れのない管道システムで永久接続.
| 製品名 | ASTM A403 ASME B16.9 BW ステンレス・スティール バット・ウェルディング・フィッティング |
| サイズ範囲 | 寸法: 1/2 〜 48 |
| 壁の厚さ | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| 圧力クラス | クラス150からクラス2500 |
| 基準 | ASTM A403 |
| サイズ | ASME B169 |
ステンレス・スティール・バック・ウェルディング・フィッティング
フィッティングの種類: 不同なパイプ構成に対応するために,不鋼鉄のバット溶接フィッティングは様々な種類があります.一般的なタイプには,肘,ティ,減量器,キャップ,ストブ端,クロス,膝関節のストップ末端これらのフィッティングは方向の変化,支部接続,サイズ移行,パイプ端の閉塞を可能にします.
バット・ウェルディング: バット・ウェルディング (Butt welding) は,不?? 鋼管や部品を結合するために使用される溶接技術である.パイプや部品の端を並べ,熱と圧力を適用し,接着を溶接するバット・ウェルディングは,優れた構造的整合性を持つ強く継続的な接続を提供します.
標準のボット溶接フィッティングは,肘 (90°,45°,長半径,短半径,3D半径,縮小),180°回転 (長半径,短半径),tee&cross (直線または減速), 周縁関節ストップ末端 (長いパターン,短いパターン),キャップ,減量器 (同心または異心) 装置の壁厚さは,しばしばスケジュール番号で指定されます.配管や配件の注文に使用するための便利な名称として広く使用されている無寸法番号です.
バット・ウェルディング・フィッティングの材料
| 鉄鋼の種類 | 材料 | 評価 |
| ステンレス鋼 | ASTM A403/A403M | WP304 ((H/L/N/LN) WP309 WP310 WP316 ((H/L/N/LN) WP317 WP321 WP321/H WP347 WP347/H WP348 |
| 炭素鋼 | ASTM A234/A234M | WPB WPC WP1 WP12CL1 WP12CL2 WP11CL1 WP11CL2 WP11CL3 WP22CL1 WP22CL3 WP5CL1 WP9CL1 WP9CL3 WPR WP91 WP911 |
| LT 炭素鋼: | ASTM A420/A420M | WPL6 WPL9 WPL3 WPL8 |
サイズ範囲
| 肘 | ティ | 減速機 | カップ | ||||
| 縫い目がない | 溶接した | 縫い目がない | 溶接した | 縫い目がない | 溶接した | 縫い目がない | |
| 名目パイプサイズ | 1/2 〜 16 | 18~72年 | 1/2 〜 16 | 18~72年 | 1/2 〜 16 | 18~72年 | 18〜56年 |
| 壁の厚さ | Sch 5S-Sch160 | ||||||
