| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO-9001; PED; AD 2000 |
| モデル番号 | ASTM A182 F316 ASME B16.11 高圧 l 鍛造ねじストリート エルボ クロス プラグ アウトレット ユニオン |
| 文書 | 製品説明書 PDF |

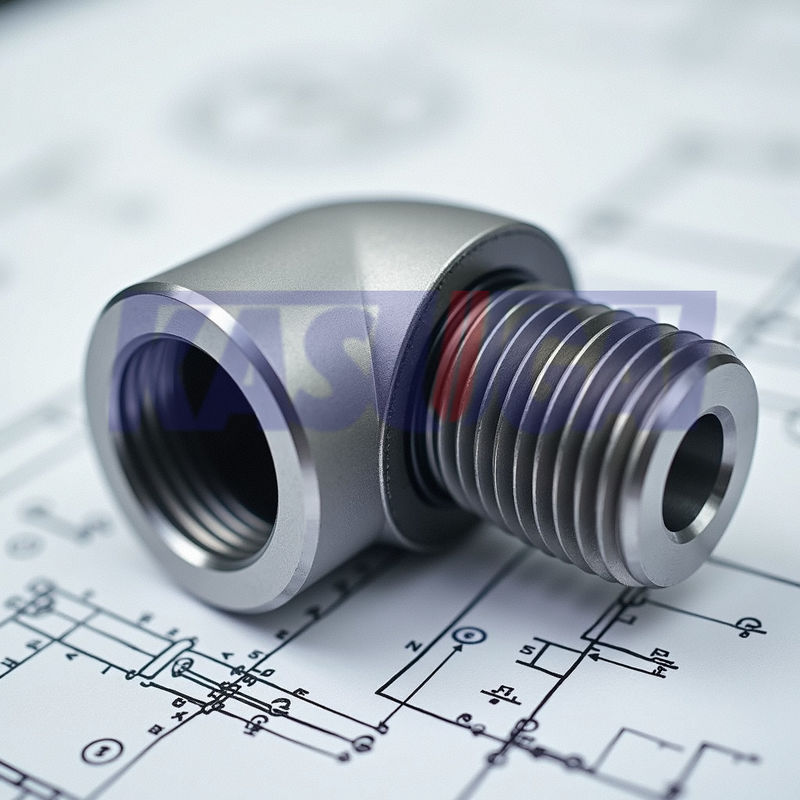

ASTM A182 F316 ASME B16.11 高圧ステンレス鋼鍛造スレッドストリート肘
ASTM A182 F316 ASME B16.11 高圧 l 鋳造スレッドストリートエルボウクロスプラグ出口ユニオン
製品情報
A Threaded Street Elbow is a versatile pipe fitting that provides a convenient way to change the direction of piping at a 90-degree angle while allowing for easy installation and maintenance in plumbing and piping systems.
A について糸付きのストリートエルボウ管材は,通常管道・管道システムで使用される,90度の角度で男性と女性糸で2本の管や配列を接続する管材の一種である.
■利点:
容易 に 設置 する: 糸付き の 接続 は,溶接 の 必要 が ない 迅速 で 簡単 な 設置 を 可能に する.
汎用性:様々な管道システムと用途に適しています.
空間効率: 90 度 の 曲がり は,狭い 場所 や 広さ が 制限 さ れ た 場所 に 移動 する こと に 役立ち ます.
| 製品名 | ASTM A182 F316 ASME B16.11 高圧 l 鋳造スレッドストリートエルボウクロスプラグ出口ユニオン |
| 糸の種類 | ASME B120.1 (NPT) |
| サイズ | ASME B1611 |
| サイズ範囲 | 1/8〜2 |
| 圧力クラス | クラス 3000 6000 |
| 基準 | ASTM A182 F316/L |
規格と材料:ASTM A182 F316/F316L
ステンレス鋼316/316Lのフレンジは,モリブデンの加法により,塩化物環境での腐食に対する耐性が向上している.文字"L"は低炭素含有を意味する.ASME B16 に基づいて.5およびASME B16.47,SS 316/ 316Lフレンズは,ASTM A182級F316またはF316Lの鍛造物,ASTM A351級CF8MまたはCF3Mの鋳物,およびASTM A240級316または316Lのプレートから作ることができる.
ASTM A182 F316/F316L 化学成分 (%)
| グレード | C,最大 | Mn,最大 | P,最大 | S,最大 | そう,最大 | ニ | C.C. | モー | N,最大 |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~140 | 16.0~180 | 2.00~300 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~150 | 16.0~180 | 2.00~300 | 0.10 |
ASTM A182 F316/F316L メカニカルプロパティ
| グレード |
張力強度,分 (MPa) |
収力強度,分 (MPa) |
2インチで長さ,分 (%) |
面積の減少,分 (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
ASME B16.11 ロープ付きストリート肘の寸法 (mm)
ASME B16.11 の通り肘が片端がMNPTで,もう片端がFNPTで
| NPS | A について | J | H | G1 | G2 | B について | L について2 | L について | |||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8 インチ | 19 | 22 | 25 | 32 | 19 | 25 | 3.18 | 5.08 | 2.74 | 4.22 | 6.4 | 6.7 | 10 |
| 1/4 インチ | 22 | 25 | 32 | 38 | 25 | 32 | 3.30 | 5.66 | 3.22 | 5.28 | 8.1 | 10.2 | 11 |
| 3/8 インチ | 25 | 28 | 38 | 41 | 32 | 38 | 3.51 | 6.98 | 3.50 | 5.59 | 9.1 | 10.4 | 13 |
| 半インチ | 28 | 35 | 41 | 48 | 38 | 44 | 4.09 | 8.15 | 4.16 | 6.53 | 10.9 | 13.6 | 14 |
| 3/4 インチ | 35 | 44 | 48 | 57 | 44 | 51 | 4.32 | 8.53 | 4.88 | 6.86 | 12.7 | 13.9 | 16 |
| 1 " | 44 | 51 | 57 | 66 | 51 | 62 | 4.98 | 9.93 | 5.56 | 7.95 | 14.7 | 17.3 | 19 |
| 1〜4インチ | 51 | 54 | 66 | 71 | 62 | 70 | 5.28 | 10.59 | 5.56 | 8.48 | 17.0 | 18.0 | 21 |
| "1/2" | 54 | 64 | 71 | 84 | 70 | 84 | 5.56 | 11.07 | 6.25 | 8.89 | 17.8 | 18.4 | 21 |
| 2 " | 64 | 83 | 84 | 105 | 84 | 102 | 7.14 | 12.09 | 7.64 | 9.70 | 19.0 | 19.2 | 22 |
一般注:すべての寸法はミリメートルで
注:A:道路の肘の中央から女性端までB: オーケー完璧な糸の最小長さG1壁の最小厚さG2壁の最小厚さH: はい帯の外径ジュリアン:道路の肘の中央から端までL: そうだマル糸の最小長さL について2外部の糸の実用的な長さ
