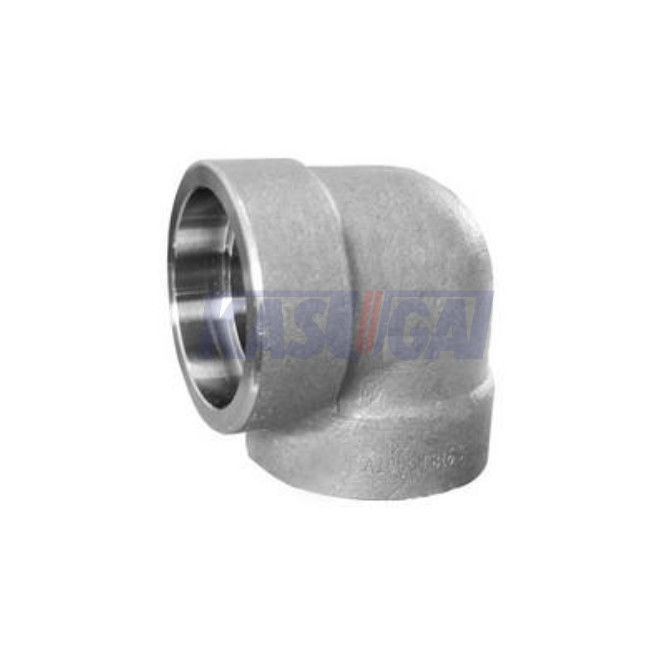

ASME B16.11のステンレス鋼の高圧ソケットの溶接及び通された90°肘
製品に関する情報
| 製品名 | ASME B16.11のステンレス鋼の高圧ソケットの溶接及び通された90°肘 |
| サイズの範囲 | 4"への1/8" |
| 標準 |
ANSI/ASMEB B1.20.1 （糸のタイプ） ASME B16.11 |
| 一致のタイプ | ソケット溶接（SW） 90°の肘、通された（THD） 90°肘 |
| 圧力クラス |
通された端:2000LBS、3000LBS、6000LBS ソケットの溶接の端:3000LBS、6000LBS、9000LBS |
| 終わり | 電流を通される、黒い（カーボン）、ピクルスにした |
90度ASME B16.11 90°の肘が管か流れ方向を変えるのに使用されている。それらは2つのソケットの溶接（SW）の端、2つの通された（THD）端、または1つのソケットの溶接の端および1の通された端と供給することができる。SW 90°の肘はクラス3000 （1/8の″からの4 ″へのサイズ）、クラス6000 （1/8の″からの2 ″へのサイズ）、およびクラス9000 （1/8の″からの2 ″へのサイズ）で利用できる。THD 90°の肘はクラス2000年、クラス3000およびクラス6000で利用できる（1/8の″からの4 ″へのサイズのすべて）。
ASME B16.11 SW 90°の肘（mm）の次元
| NPS | B 最高。 |
B min. |
3000# |
6000# |
9000# |
| 1/8" | 11.2 | 10.8 | 11.0 | 11.0 | - |
| 1/4" | 14.6 | 14.2 | 11.0 | 13.5 | - |
| 3/8" | 18.0 | 17.6 | 13.5 | 15.5 | - |
| 1/2」 | 22.2 | 21.8 | 15.5 | 19.0 | 25.5 |
| 3/4" | 27.6 | 27.2 | 19.0 | 22.5 | 28.5 |
| 1" | 34.3 | 33.9 | 22.5 | 27.0 | 32.0 |
| 1-1/4」 | 43.1 | 42.7 | 27.0 | 32.0 | 35.0 |
| 1-1/2」 | 49.2 | 48.8 | 32.0 | 38.0 | 38.0 |
| 2" | 61.7 | 61.2 | 38.0 | 41.0 | 54.0 |
| 2-1/2」 | 74.4 | 73.9 | 41.0 | - | - |
| 3" | 90.3 | 89.8 | 57.0 | - | - |
| 4" | 115.7 | 115.2 | 66.5 | - | - |
| NPS | G 3000# min. |
G 6000# min. |
G 9000# min. |
J min. |
| 1/8" | 2.41 | 3.15 | - | 9.5 |
| 1/4" | 3.02 | 3.68 | - | 9.5 |
| 3/8" | 3.20 | 4.01 | - | 9.5 |
| 1/2」 | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4" | 3.91 | 5.56 | 7.82 | 12.5 |
| 1" | 4.55 | 6.35 | 9.09 | 12.5 |
| 1-1/4」 | 4.85 | 6.35 | 9.70 | 12.5 |
| 1-1/2」 | 5.08 | 7.14 | 10.15 | 12.5 |
| 2" | 5.54 | 8.74 | 11.07 | 16.0 |
| 2-1/2」 | 7.01 | - | - | 16.0 |
| 3" | 7.62 | - | - | 16.0 |
| 4" | 8.56 | - | - | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| D 最高。 |
D min. |
D 最高。 |
D min. |
D 最高。 |
D min. |
|
| 1/8" | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4" | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8" | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2」 | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4" | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1" | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4」 | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1-1/2」 | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2" | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2-1/2」 | 64.2 | 61.2 | - | - | - | - |
| 3" | 79.4 | 76.4 | - | - | - | - |
| 4" | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| C 最高。 |
C min. |
C 最高。 |
C min. |
C 最高。 |
C min. |
|
| 1/8" | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4" | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8" | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2」 | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4" | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1" | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4」 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1-1/2」 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2" | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2-1/2」 | 8.76 | 7.67 | - | - | - | - |
| 3" | 9.52 | 8.30 | - | - | - | - |
| 4" | 10.69 | 9.53 | - | - | - | - |
概要のノート:すべての次元はミリメートルにある
注::ソケットの中心に底;B:ソケットの腔線径・山径;D:肘の腔線径・山径を;C:ソケットの壁厚さ;G:ボディ壁厚さ;J:ソケットの深さ。
ASME B16.11の次元は通した90°肘（mm）に
| NPS | 2000# |
3000# |
6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8" | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4" | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8" | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2」 | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4" | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4」 | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2」 | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2-1/2」 | 76 | 83 | 95 | 92 | 102 | 121 |
| 3" | 86 | 95 | 106 | 109 | 121 | 146 |
| 4" | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B | L2 |
| 1/8" | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
| 1/4" | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
| 3/8" | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
| 1/2」 | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
| 3/4" | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
| 1" | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
| 1-1/4」 | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
| 1-1/2」 | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
| 2" | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
| 2-1/2」 | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
| 3" | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
| 4" | 6.55 | 11.18 | 18.67 | 27.7 | 33.0 |
概要のノート:すべての次元はミリメートルにある
注::通された肘の中心に終り;H:バンドの外径;G:最低の壁厚さ;B:完全な長さの最小長;L2:有用な糸の長さ。
