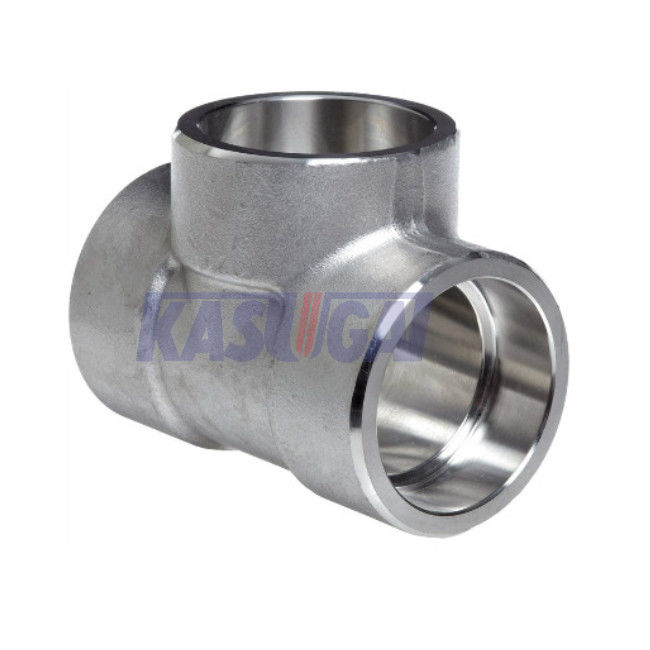

ASTM A182 ASME B16.11の高圧ステンレス鋼の造られたソケットの溶接（SW）まっすぐなティー
製品に関する情報
| 製品名 | ASTM A182 ASME B16.11の高圧ステンレス鋼の造られたソケットの溶接（SW）まっすぐなティー |
| サイズの範囲 | 4"への1/8" |
| 圧力クラス | クラス3000 6000 9000 |
| 標準 | ASTM A182 |
| タイプ | ソケットの溶接（SW）まっすぐなティー |
| 次元 | ASME B16.11 |
ASME B16.11はティーをである管への垂直な関係をするのに使用された三方付属品造った。造られたティーの3つの出口はどちらかのソケットの溶接（SW）の端と供給されるかもしれなかったりまたは（THD）端に通した。造られたティーはまっすぐなタイプ（3つの出口はすべて同じ管のサイズである）またはタイプを減らすこととして更に分類することができる（枝出口はより小さい管のサイズである）。ASME B16.11 SWのティーは圧力評価のクラス3000、6000、および9000で利用できる;ASME B16.11 THDのティーは圧力評価のクラスで利用できる2000年、3000、および6000。
標準及び材料:ASTM A182 F304
ASTM A182 F304は304等級のステンレス鋼のための造る材料仕様書で、高温サービスを含む適用の製造の裸の鍛造材またはむさぼり食われ、機械で造られたプロダクトのために使用される。
ASTM A182 F304の化学成分（%）
| 等級 | 最高C | 最高Mn | 最高P | 最高S | 最高Si | NI | Cr | N |
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0~11.0 | 18.0~20.0· | 0.10 |
ASTM A182 F304の機械特性
| 等級 |
引張強さ、分 （MPa） |
強さ、分を降伏 （MPa） |
2inchesの延長、分 （%） |
区域、分の減少 （%） |
硬度 （HBW） |
| F304 | 515 | 205 | 30 | 50 | ﹍ |
ASME B16.11はソケットの溶接（SW）の端が付いている造られたまっすぐなティーの寸法を測る
ASME B16.11はソケットの溶接の端が付いているティーを造った
| NPS | B 最高。 |
B min. |
3000# |
6000# |
| 1/8" | 11.2 | 10.8 | 11.0 | 11.0 |
| 1/4" | 14.6 | 14.2 | 11.0 | 13.5 |
| 3/8" | 18.0 | 17.6 | 13.5 | 15.5 |
| 1/2」 | 22.2 | 21.8 | 15.5 | 19.0 |
| 3/4" | 27.6 | 27.2 | 19.0 | 22.5 |
| 1" | 34.3 | 33.9 | 22.5 | 27.0 |
| 1-1/4」 | 43.1 | 42.7 | 27.0 | 32.0 |
| 1-1/2」 | 49.2 | 48.8 | 32.0 | 38.0 |
| 2" | 61.7 | 61.2 | 38.0 | 41.0 |
| 2-1/2」 | 74.4 | 73.9 | 41.0 | - |
| 3" | 90.3 | 89.8 | 57.0 | - |
| 4" | 115.7 | 115.2 | 66.5 | - |
| NPS | G 3000# min. |
G 6000# min. |
G 9000# min. |
J min. |
| 1/8" | 2.41 | 3.15 | - | 9.5 |
| 1/4" | 3.02 | 3.68 | - | 9.5 |
| 3/8" | 3.20 | 4.01 | - | 9.5 |
| 1/2」 | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4" | 3.91 | 5.56 | 7.82 | 12.5 |
| 1" | 4.55 | 6.35 | 9.09 | 12.5 |
| 1-1/4」 | 4.85 | 6.35 | 9.70 | 12.5 |
| 1-1/2」 | 5.08 | 7.14 | 10.15 | 12.5 |
| 2" | 5.54 | 8.74 | 11.07 | 16.0 |
| 2-1/2」 | 7.01 | - | - | 16.0 |
| 3" | 7.62 | - | - | 16.0 |
| 4" | 8.56 | - | - | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| D 最高。 |
D min. |
D 最高。 |
D min. |
D 最高。 |
D min. |
|
| 1/8" | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4" | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8" | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 1/2」 | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4" | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1" | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4」 | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1-1/2」 | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2" | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2-1/2」 | 64.2 | 61.2 | - | - | - | - |
| 3" | 79.4 | 76.4 | - | - | - | - |
| 4" | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| C 最高。 |
C min. |
C 最高。 |
C min. |
C 最高。 |
C min. |
|
| 1/8" | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4" | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8" | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 1/2」 | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4" | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1" | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4」 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1-1/2」 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2" | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2-1/2」 | 8.76 | 7.67 | - | - | - | - |
| 3" | 9.52 | 8.30 | - | - | - | - |
| 4" | 10.69 | 9.53 | - | - | - | - |
概要のノート:すべての次元はミリメートルにある
注::ティーの中心に終り;H:バンドの外径;G:最低の壁厚さ;B:完全な糸の最小長;L2:外的な糸の有効な長さ。
