| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | ASTM A182 F316 ASME B16.11 高圧ステンレス鋼鍛造六角頭ブッシュ |
| 文書 | 製品説明書 PDF |

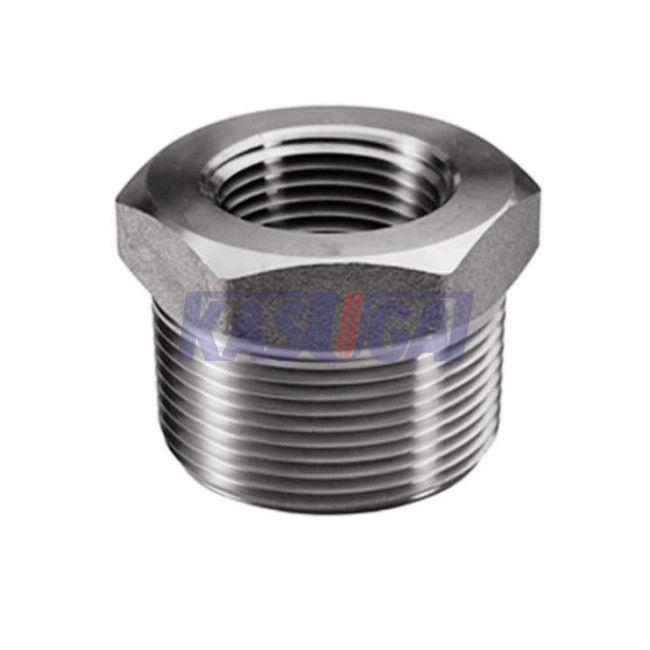

ASTM A182 F316 ASME B16.11の高圧ステンレス鋼の造られた六角頭のブッシュ
製品に関する情報
| 製品名 | ASTM A182 F316 ASME B16.11の高圧ステンレス鋼の造られた六角頭のブッシュ |
| 糸のタイプ | ASME B1.20.1 （NPT） |
| 次元 | ASME B16.11 |
| サイズの範囲 | 4"への1/8" |
| 圧力クラス | クラス3000 6000 9000 |
| 標準 | ASTM A182 F316 |
標準及び材料:ASTM A182 F316/F316L
ステンレス鋼の316/316Lフランジはモリブデンの付加による塩化物の環境の凹む腐食への抵抗を高めた。手紙「L」は低炭素の内容を表示する。ASME B16.5に従っておよびASME B16.47、SS 316/の316LフランジはASTM A182の等級F316かF316Lの鍛造材から、ASTM A351の等級CF8MかCF3Mの鋳造、およびASTM A240の等級316または316Lの版なされるかもしれない。
SS 316/の316Lフランジはのような多様なタイプ溶接の首、スリップで溶接するソケット盲目重ね継ぎする、通されて供給する、ことができ、減少、等はサイズ1/2の″からクラス150、300、400、600、900 1500、2500の24の″でASME B16.5の提供されるかもしれないフランジを付けたようになる。ASME B16.47シリーズAのフランジはクラス150、300、400、600、900の60 ″を通したサイズ26の″で提供されるかもしれない;ASME B16.47シリーズBのフランジがクラス75の60によるサイズ26の″で提供されるかもしれない間、150、300、400、600、900
ASTM A182 F316/F316Lの化学成分（%）
| 等級 | 最高C | 最高Mn | 最高P | 最高S | 最高Si | NI | Cr | Mo | 最高N |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
ASTM A182 F316/F316Lの機械特性
| 等級 |
引張強さ、分 （MPa） |
強さ、分を降伏 （MPa） |
2inchesの延長、分 （%） |
区域、分の減少 （%） |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
ASME B16.11の次元は六角頭のブッシュ（1）を造った
| NPS | 長さ（min.） | わずかな幅の平たい箱（2） | 六角形の高さ（min.） |
| F | H | ||
| ⅛ | 10 | 11.11 | — |
| ¼ | 11 | 15.88 | 3 |
| ⅜ | 13 | 17.46 | 4 |
| ½ | 14 | 22.23 | 5 |
| ¾ | 16 | 26.99 | 6 |
| 1 | 19 | 34.93 | 6 |
| 1つの¼ | 21 | 44.45 | 7 |
| 1つの½ | 21 | 50.80 | 8 |
| 2 | 22 | 63.50 | 9 |
| 2½ | 27 | 76.20 | 10 |
| 3 | 28 | 88.90 | 10 |
| 4 | 32 | 117.48 | 13 |
概要のノート:次元はミリメートルにある。
注:
（1）六角形のブッシュに関する警戒のノート:1サイズの減少の六角頭のブッシュは内部圧力以外有害な負荷および力に応じてあるかもしれないサービスで使用されるべきではない。
（2）製造業者の応用許容は次元が米国の通常の工具細工に合うことを保障する
