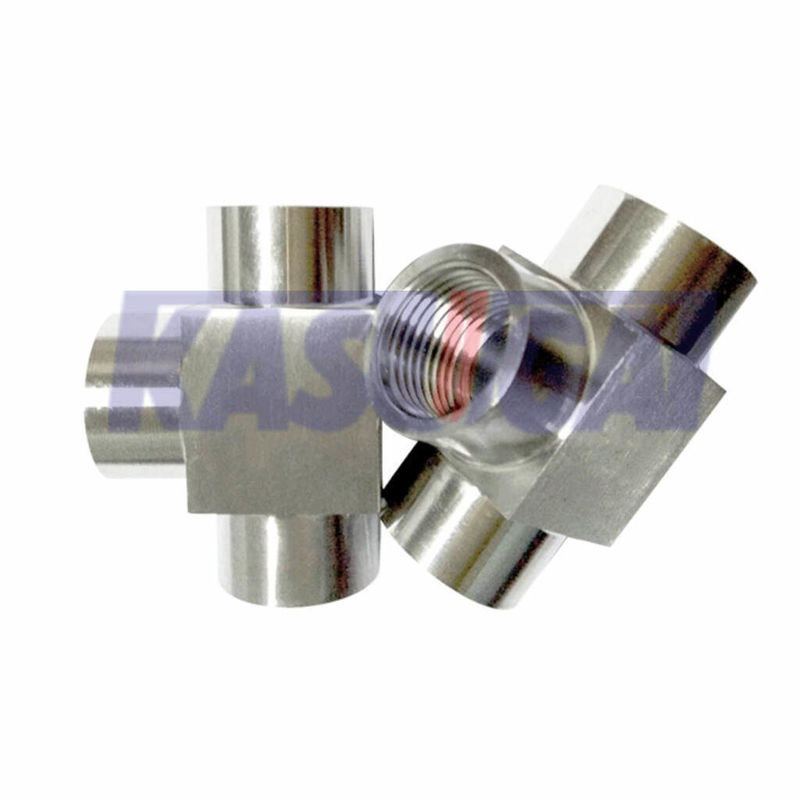

ASTM A403 WP304 ASME B16.11 鋳造型 SW 高圧不?? 鋼ソケット溶接コップリング
製品情報
A について鋳造型ステンレス鋼ソケット溶接結合ソーケット溶接システムで同じサイズの2本のパイプを接続するパイプフィッティングの一種. 耐久性や耐腐蝕性のために,通常は鍛造されたステンレス鋼で作られています.
| 製品名 | ASTM A403 WP304 ASME B16.11 鋳造型 SW 高圧不?? 鋼ソケット溶接コップリング |
| サイズ範囲 | 寸法: 1/8 〜 4 |
| 壁の厚さ | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| 基準 | ASTM A403 |
| 圧力クラス | 3000ポンド, 6000ポンド, 9000ポンド |
| サイズ | ASME B1611 |
■ 利点
耐腐蝕性: 不同環境における耐腐蝕性に優れた耐性を有するステンレス鋼構造物.
耐久性: 耐久性があり,信頼性の高いパイプの接続を可能にします.
漏れ防止: 管道システム内の漏れを防ぐため,密閉を保証します.
規格と材料:ASTM A403
ASTM A403ステンレス鋼管フィッティングは,圧圧管のための鍛造およびローリングされたオーステニティックステンレスフィッティングの材料を指します.一般的なグレードはWP304/L,WP316/Lです.エンジニアリング産業など多くの分野で使用できますエネルギー変換装置など
ASTM A403 化学成分 (%)
| クラスA | 構成 (%) | |||||||||
| グレードWP | UNS指定 | C について | ミニ | P | S | そうだ | ニ | C.C. | モー | ティ |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11 わかった0 | 18.0-22 だった0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12 やってくれ0 | 18.0-22 だった0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22 だった0 | 24.0-260 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12 やってくれ0 | 17.0-19 だった0 | _ | |
注記:
ASME B16.11 のソケット・ウェルディング (SW) クープリングの寸法
ASME B16.11の設計図は,ソケット溶接 (SW) 端が2つある鍛造式コップリングです.B: オーケーソーセットの直径C: オーケーソーセットの壁厚さD: その通りSWコップリングの孔径ジュリアン:穴の深さE: オーケーSWコップリングの敷設長さ
| NPS | B について マックス |
B について ミニ |
J ミニ |
E について |
| 1/8 インチ | 11.2 | 10.8 | 9.5 | 6.5 |
| 1/4 インチ | 14.6 | 14.2 | 9.5 | 6.5 |
| 3/8 インチ | 18.0 | 17.6 | 9.5 | 6.5 |
| 半インチ | 22.2 | 21.8 | 9.5 | 9.5 |
| 3/4 インチ | 27.6 | 27.2 | 12.5 | 9.5 |
| 1 " | 34.3 | 33.9 | 12.5 | 12.5 |
| 1〜4インチ | 43.1 | 42.7 | 12.5 | 12.5 |
| "1/2" | 49.2 | 48.8 | 12.5 | 12.5 |
| 2 " | 61.7 | 61.2 | 16.0 | 19.0 |
| 2 1/2 インチ | 74.4 | 73.9 | 16.0 | 19.0 |
| 3cm | 90.3 | 89.8 | 16.0 | 19.0 |
| 4インチ | 115.7 | 115.2 | 19.0 | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| C最大で | C分 | C最大で | C分 | C最大で | C分 | |
| 1/8 インチ | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4 インチ | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8 インチ | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 半インチ | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4 インチ | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1 " | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1〜4インチ | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| "1/2" | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2 " | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2 1/2 インチ | 8.76 | 7.67 | - | - | - | - |
| 3cm | 9.52 | 8.30 | - | - | - | - |
| 4インチ | 10.69 | 9.53 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| Dマックス | D分 | D最大 | D分 | D最大 | D分 | |
| 1/8 インチ | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4 インチ | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8 インチ | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 半インチ | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4 インチ | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1 " | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1〜4インチ | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| "1/2" | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2 " | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2 1/2 インチ | 64.2 | 61.2 | - | - | - | - |
| 3cm | 79.4 | 76.4 | - | - | - | - |
| 4インチ | 103.8 | 100.7 | - | - | - | - |
