| モデル番号 | ASTM A403 WP304 ASME B16.11 鍛造 SW 高圧ステンレス鋼ソケット溶接カップリング |
| 文書 | 製品説明書 PDF |
SW ステンレス鋼 高圧フィッティング 鋳造ステンレス鋼ソケット・ウェルド・クップリング
製品情報
A についてソーケット・ウェルディング・クップリングソーケット溶接システムで2つのパイプを結びつける管材の種類です.
ソケット・ウェルディング・カップリングは,ソケット・ウェルディング・システム内の2つのパイプを接続し,強度,漏れ耐性,様々な産業用アプリケーションに簡単にインストールできます.

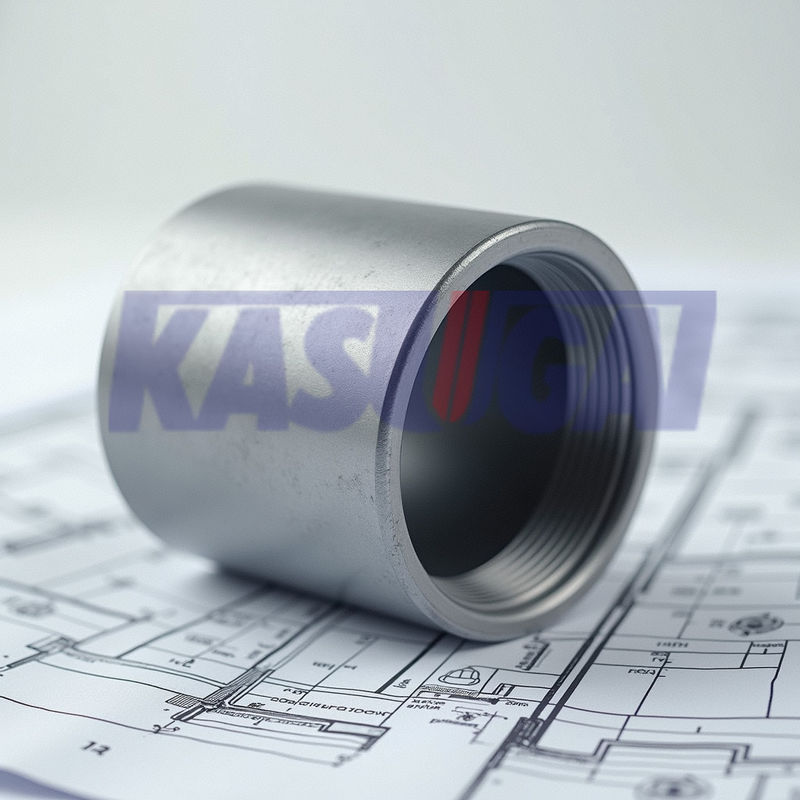

| 製品名 | ASTM A403 WP304 ASME B16.11 鋳造型 SW 高圧不?? 鋼ソケット溶接コップリング |
| サイズ範囲 | 寸法: 1/8 〜 4 |
| 壁の厚さ | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| 基準 | ASTM A403 |
| 圧力クラス | 3000ポンド, 6000ポンド, 9000ポンド |
| サイズ | ASME B1611 |
■ 利点
耐久性: 耐久性があり,信頼性の高いパイプの接続を可能にします.
漏れ防止: システム内の漏れを防ぐため,密封を保証します.
簡単に設置:ソケットの溶接により,直接的で効率的な結合プロセスが可能です.
規格と材料:ASTM A403
ASTM A403ステンレス鋼管フィッティングは,圧圧管のための鍛造およびローリングされたオーステニティックステンレスフィッティングの材料を指します.一般的なグレードはWP304/L,WP316/Lです.エンジニアリング産業など多くの分野で使用できますエネルギー変換装置など
ASTM A403 化学成分 (%)
| クラスA | 構成 (%) | |||||||||
| グレードWP | UNS指定 | C について | ミニ | P | S | そうだ | ニ | C.C. | モー | ティ |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11 わかった0 | 18.0-22 だった0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12 やってくれ0 | 18.0-22 だった0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22 だった0 | 24.0-260 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12 やってくれ0 | 17.0-19 だった0 | _ | |
注記:
ASME B16.11 のソケット・ウェルディング (SW) クープリングの寸法
ASME B16.11の設計図は,ソケット溶接 (SW) 端が2つある鍛造式コップリングです.B: オーケーソーセットの直径C: オーケーソーセットの壁厚さD: その通りSWコップリングの孔径ジュリアン:穴の深さE: オーケーSWコップリングの敷設長さ
| NPS | B について マックス |
B について ミニ |
J ミニ |
E について |
| 1/8 インチ | 11.2 | 10.8 | 9.5 | 6.5 |
| 1/4 インチ | 14.6 | 14.2 | 9.5 | 6.5 |
| 3/8 インチ | 18.0 | 17.6 | 9.5 | 6.5 |
| 半インチ | 22.2 | 21.8 | 9.5 | 9.5 |
| 3/4 インチ | 27.6 | 27.2 | 12.5 | 9.5 |
| 1 " | 34.3 | 33.9 | 12.5 | 12.5 |
| 1〜4インチ | 43.1 | 42.7 | 12.5 | 12.5 |
| "1/2" | 49.2 | 48.8 | 12.5 | 12.5 |
| 2 " | 61.7 | 61.2 | 16.0 | 19.0 |
| 2 1/2 インチ | 74.4 | 73.9 | 16.0 | 19.0 |
| 3cm | 90.3 | 89.8 | 16.0 | 19.0 |
| 4インチ | 115.7 | 115.2 | 19.0 | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| C最大で | C分 | C最大で | C分 | C最大で | C分 | |
| 1/8 インチ | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4 インチ | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8 インチ | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 半インチ | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4 インチ | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1 " | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1〜4インチ | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| "1/2" | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2 " | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2 1/2 インチ | 8.76 | 7.67 | - | - | - | - |
| 3cm | 9.52 | 8.30 | - | - | - | - |
| 4インチ | 10.69 | 9.53 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| Dマックス | D分 | D最大 | D分 | D最大 | D分 | |
| 1/8 インチ | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4 インチ | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8 インチ | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 半インチ | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4 インチ | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1 " | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1〜4インチ | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| "1/2" | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2 " | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2 1/2 インチ | 64.2 | 61.2 | - | - | - | - |
| 3cm | 79.4 | 76.4 | - | - | - | - |
| 4インチ | 103.8 | 100.7 | - | - | - | - |
