| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO-9001; PED; AD 2000 |
| モデル番号 | ASTM A403 WP304 ASME B16.11 鍛造 SW 高圧ステンレス鋼ソケット溶接クロス |
| 文書 | 製品説明書 PDF |

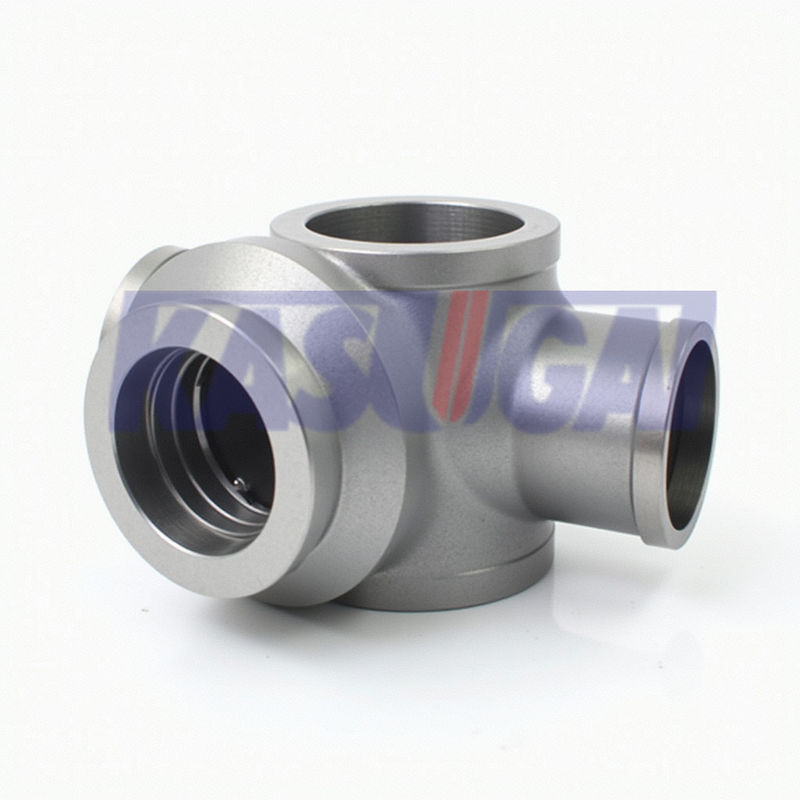

ASTM A403 WP304 ASME B16.11 鋳造 SW 高圧不?? 鋼ソケット溶接十字
製品情報
ステンレススチールソケット溶接クロスは 管道システムの重要な部品で,ソケット溶接アプリケーションのパイプのための安全で信頼性の高い4方向の交差点を提供します.特に清潔さと組み立てが簡単である産業では 重要な考慮事項です.
A についてステンレス・スティール・ソケット・ウェルディング・クロスソーケット溶接システム内のパイプを4方向に切断する管材の一種である.
| 製品名 | ASTM A403 WP304 ASME B16.11 鋳造 SW 高圧不?? 鋼ソケット溶接十字 |
| サイズ範囲 | 寸法: 1/8 〜 4 |
| 壁の厚さ | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| 基準 | ASTM A403 |
| 圧力クラス | 3000ポンド, 6000ポンド, 9000ポンド |
| 製造基準 | ASME B1611 |
規格と材料:ASTM A403
ASTM A403ステンレス鋼管フィッティングは,圧圧管のための鍛造およびローリングされたオーステニティックステンレスフィッティングの材料を指します.一般的なグレードはWP304/L,WP316/Lです.エンジニアリング産業など多くの分野で使用できますエネルギー変換装置など
ASTM A403 化学成分 (%)
| クラスA | 構成 (%) | |||||||||
| グレードWP | UNS指定 | C について | ミニ | P | S | そうだ | ニ | C.C. | モー | ティ |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11 わかった0 | 18.0-22 だった0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12 やってくれ0 | 18.0-22 だった0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22 だった0 | 24.0-260 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12 やってくれ0 | 17.0-19 だった0 | _ | |
注記:
ASME B16.11 のソケット・ウェルディング (SW) 十字の寸法
ASME B16.11 鋳造交差形とソケット溶接 (SW) の図は終了する.A: その通り中から下までB: オーケーソーセットの直径C: オーケーソーセットの壁厚さD: その通り横の直径G: その通り体壁の厚さジュリアン:穴の深さ
| NPS | B について マックス |
B について ミニ |
A について 3000# |
A について 6000# |
A について 9000# |
| 1/8 インチ | 11.2 | 10.8 | 11.0 | 11.0 | - |
| 1/4 インチ | 14.6 | 14.2 | 11.0 | 13.5 | - |
| 3/8 インチ | 18.0 | 17.6 | 13.5 | 15.5 | - |
| 半インチ | 22.2 | 21.8 | 15.5 | 19.0 | 25.5 |
| 3/4 インチ | 27.6 | 27.2 | 19.0 | 22.5 | 28.5 |
| 1 " | 34.3 | 33.9 | 22.5 | 27.0 | 32.0 |
| 1〜4インチ | 43.1 | 42.7 | 27.0 | 32.0 | 35.0 |
| "1/2" | 49.2 | 48.8 | 32.0 | 38.0 | 38.0 |
| 2 " | 61.7 | 61.2 | 38.0 | 41.0 | 54.0 |
| 2 1/2 インチ | 74.4 | 73.9 | 41.0 | - | - |
| 3cm | 90.3 | 89.8 | 57.0 | - | - |
| 4インチ | 115.7 | 115.2 | 66.5 | - | - |
| NPS | G 3000# ミニ |
G 6000# ミニ |
G 9000# ミニ |
J ミニ |
| 1/8 インチ | 2.41 | 3.15 | - | 9.5 |
| 1/4 インチ | 3.02 | 3.68 | - | 9.5 |
| 3/8 インチ | 3.20 | 4.01 | - | 9.5 |
| 半インチ | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4 インチ | 3.91 | 5.56 | 7.82 | 12.5 |
| 1 " | 4.55 | 6.35 | 9.09 | 12.5 |
| 1〜4インチ | 4.85 | 6.35 | 9.70 | 12.5 |
| "1/2" | 5.08 | 7.14 | 10.15 | 12.5 |
| 2 " | 5.54 | 8.74 | 11.07 | 16.0 |
| 2 1/2 インチ | 7.01 | - | - | 16.0 |
| 3cm | 7.62 | - | - | 16.0 |
| 4インチ | 8.56 | - | - | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| Dマックス | D分 | D最大 | D分 | D最大 | D分 | |
| 1/8 インチ | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4 インチ | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8 インチ | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 半インチ | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4 インチ | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1 " | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1〜4インチ | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| "1/2" | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2 " | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2 1/2 インチ | 64.2 | 61.2 | - | - | - | - |
| 3cm | 79.4 | 76.4 | - | - | - | - |
| 4インチ | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| C最大で | C分 | C最大で | C分 | C最大で | C分 | |
| 1/8 インチ | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4 インチ | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8 インチ | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 半インチ | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4 インチ | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1 " | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1〜4インチ | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| "1/2" | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2 " | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2 1/2 インチ | 8.76 | 7.67 | - | - | - | - |
| 3cm | 9.52 | 8.30 | - | - | - | - |
| 4インチ | 10.69 | 9.53 | - | - | - | - |
