| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
| 文書 | 製品説明書 PDF |

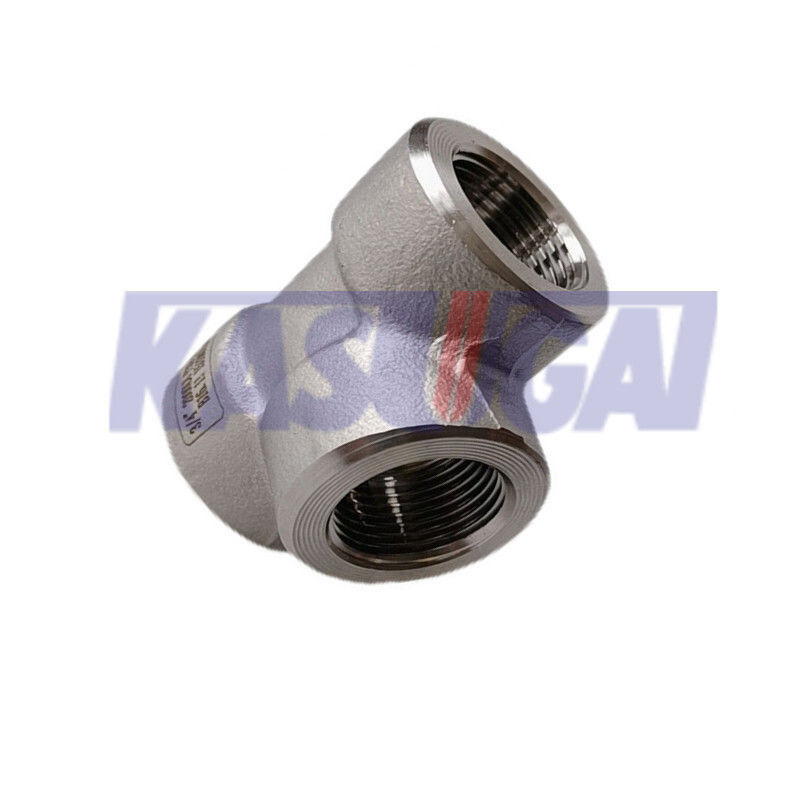

ソーケット・ウェルド ステンレス・スチール 高圧フィッティング ASTM A182 SW ストレート・ティ
製品情報
ASTM A182 F304 ステンレス鋼のフィッティング高品質のフィッティングは,アスタニティックステンレス鋼級F304で作られ,これは鋳造またはローリングされた合金およびステンレス鋼管フィッティング,フレンズのためのASTM A182標準仕様の一部です.バルブ高温サービス用部品
| 製品名 | ASTM A182 ASME B16.11 高圧ステンレス鋼鋳型ソケット溶接 (SW) 直線 |
| サイズ範囲 | 1/8 〜 4 |
| 圧力クラス | クラス 3000 6000 9000 |
| 基準 | ASTM A182 |
| タイプ | ソケット・ウェルド (SW) ストレート・ティー |
| サイズ | ASME B1611 |
規格と材料:ASTM A182 F304
ASTM A182 F304 ステンレス鋼のフィッティングは,高品質の部品で,優れた耐腐蝕性,耐久性,管路システムに不?? 鋼フィッティングが要る様々な産業における信頼性.
ASTM A182 F304 化学成分 (%)
| グレード | C,最大 | Mn,最大 | P,最大 | S,最大 | そう,最大 | ニ | C.C. | N |
| F304 について | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0~110 | 18.0~20.0 | 0.10 |
ASTM A182 F304 メカニカルプロパティ
| グレード |
張力強度,分 (MPa) |
収力強度,分 (MPa) |
2インチで長さ,分 (%) |
面積の減少,分 (%) |
硬さ (HBW) |
| F304 について | 515 | 205 | 30 | 50 | _ |
ASME B16.11 ソケット溶接 (SW) 端を持つ鍛造された直線ティーの寸法
ASME B16.11 スケート溶接端を持つ鍛造されたT
| NPS | B について マックス |
B について ミニ |
A について 3000# |
A について 6000# |
| 1/8 インチ | 11.2 | 10.8 | 11.0 | 11.0 |
| 1/4 インチ | 14.6 | 14.2 | 11.0 | 13.5 |
| 3/8 インチ | 18.0 | 17.6 | 13.5 | 15.5 |
| 半インチ | 22.2 | 21.8 | 15.5 | 19.0 |
| 3/4 インチ | 27.6 | 27.2 | 19.0 | 22.5 |
| 1 " | 34.3 | 33.9 | 22.5 | 27.0 |
| 1〜4インチ | 43.1 | 42.7 | 27.0 | 32.0 |
| "1/2" | 49.2 | 48.8 | 32.0 | 38.0 |
| 2 " | 61.7 | 61.2 | 38.0 | 41.0 |
| 2 1/2 インチ | 74.4 | 73.9 | 41.0 | - |
| 3cm | 90.3 | 89.8 | 57.0 | - |
| 4インチ | 115.7 | 115.2 | 66.5 | - |
| NPS | G 3000# ミニ |
G 6000# ミニ |
G 9000# ミニ |
J ミニ |
| 1/8 インチ | 2.41 | 3.15 | - | 9.5 |
| 1/4 インチ | 3.02 | 3.68 | - | 9.5 |
| 3/8 インチ | 3.20 | 4.01 | - | 9.5 |
| 半インチ | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4 インチ | 3.91 | 5.56 | 7.82 | 12.5 |
| 1 " | 4.55 | 6.35 | 9.09 | 12.5 |
| 1〜4インチ | 4.85 | 6.35 | 9.70 | 12.5 |
| "1/2" | 5.08 | 7.14 | 10.15 | 12.5 |
| 2 " | 5.54 | 8.74 | 11.07 | 16.0 |
| 2 1/2 インチ | 7.01 | - | - | 16.0 |
| 3cm | 7.62 | - | - | 16.0 |
| 4インチ | 8.56 | - | - | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| D マックス |
D ミニ |
D マックス |
D ミニ |
D マックス |
D ミニ |
|
| 1/8 インチ | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| 1/4 インチ | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8 インチ | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| 半インチ | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4 インチ | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1 " | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1〜4インチ | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| "1/2" | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2 " | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2 1/2 インチ | 64.2 | 61.2 | - | - | - | - |
| 3cm | 79.4 | 76.4 | - | - | - | - |
| 4インチ | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| C について マックス |
C について ミニ |
C について マックス |
C について ミニ |
C について マックス |
C について ミニ |
|
| 1/8 インチ | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 1/4 インチ | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8 インチ | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 半インチ | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4 インチ | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1 " | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1〜4インチ | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| "1/2" | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2 " | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2 1/2 インチ | 8.76 | 7.67 | - | - | - | - |
| 3cm | 9.52 | 8.30 | - | - | - | - |
| 4インチ | 10.69 | 9.53 | - | - | - | - |
一般注:すべての寸法はミリメートルで
注:A:ティの端から端までH: はい帯の外径G: その通り壁の最小厚さB: オーケー完璧な糸の最小長さL2 について外部の糸の有効長さ
