製品詳細
起源の場所: 中国
ブランド名: KASUGAI
証明: ISO; PED
モデル番号: ASTM A351 MSS SP-114 CL1000 ステンレス鋼鋳造ねじ付き六角頭ブッシュ ブッシュ
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉される
価格: TO BE NEGOTIATED
パッケージの詳細: 海上用梱包
受渡し時間: 1つの容器のための60日
支払条件: L/C,T/T
供給の能力: 100トン/月
製品名: |
ASTM A351 MSS SP-114 CL1000 ステンレス鋼鋳造ねじ付き六角頭ブッシュ |
糸の種類: |
ASME B1.20.1 （NPT） |
基準: |
ASTM A351 （CF8、CF8M） |
サイズ範囲: |
4"への1/4" |
圧力クラス: |
クラス1000のNPT |
サイズ: |
MSS SP-114-2018 |
製品名: |
ASTM A351 MSS SP-114 CL1000 ステンレス鋼鋳造ねじ付き六角頭ブッシュ |
糸の種類: |
ASME B1.20.1 （NPT） |
基準: |
ASTM A351 （CF8、CF8M） |
サイズ範囲: |
4"への1/4" |
圧力クラス: |
クラス1000のNPT |
サイズ: |
MSS SP-114-2018 |

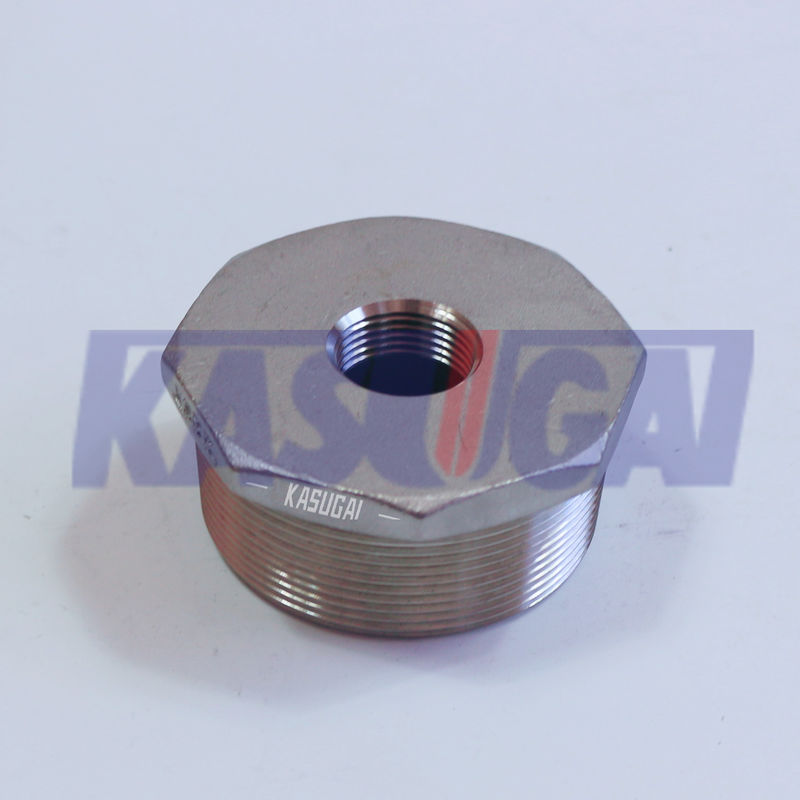

ASTM A351 MSS SP-114 CL1000 ステンレス鋼 鋳造 螺紋型ヘックスヘッド ブッシング
製品情報
耐久性,耐腐蝕性,長寿性 を 提供 する 鋳造 過程 で ステンレス スチール から 製造 さ れ て い ます.
・外側には男性糸と六角形ヘッドがあり 簡単にレンチキーやソケットで設置できます
管のサイズ変更や拡張が必要とされる管道,工業,商業システムで使用されます.
| 製品名 |
ASTM A351 MSS SP-114 CL1000 ステンレス鋼 鋳造 螺紋型ヘックスヘッド ブッシング
|
| 糸の種類 | ASME B120.1 (NPT) |
| サイズ | MSS SP-114 |
| サイズ範囲 | 1/4 〜 4 |
| 圧力クラス | クラス 1000 |
| 材料 | ASTM A351 (CF8/CF8M) |
■ 利点
耐腐蝕性: 不同鋼の構造は,腐蝕や腐蚀に優れた耐性を備えています.
耐久性: 長期間の接続と様々な環境での信頼性の高いパフォーマンスを保証します.
o 簡単に設置可能: 六角形ヘッドの設計により,標準的なツールを使用して簡単に締め出し取り除くことができます.
規格と材料:ASTM A351 CF8とCF8M
ASTM A351 CF8 と CF8M は,アウステニティックステンレス鋼で,強度と柔性が良好.CF8/CF8M は,ポンプとバルブ,海洋,化学加工,食品加工産業に広く使用されています.CF8は,原子力および防衛産業にも使用されています..
ASTM A351 CF8/CF8M 化学成分 (%)
| グレード | C について | ミニ | C.C. | モー | ニ | フェ | クー |
| CF8 | 0 - 0 だった08 | 0 - 1 だった5 | 18〜21 | 0 - 0 だった5 | 9-11 | バール | 0.00-0だった00 |
| CF8M | 0 - 0 だった08 | 0 - 1 だった5 | 18〜21 | 2〜3 | 9〜12 | バール | 0.00-0だった00 |
ASTM A351 CF8/CF8M メカニカルプロパティ
| グレード |
張力強度 (ksi) |
生産力 (ksi) |
伸縮 (%) |
硬さ (ブリーネル) |
| CF8 | 0.00-70 | 30 | 35 | 134~196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 について |
クラス1000 鋳造スレッドヘックスヘッドブッシングの寸法 (インチ)
| NPS | 外部の糸の長さ (分) | 内部糸の長さ (分) | 頭の高さ (分) | 平面の名目幅(b) について |
| A について | T | D | C について | |
| 1⁄4 × 1⁄8 | 0.44 | 0.26 | 0.12 | ⅝ |
| 3⁄8 × 1⁄8 | 0.50 | 0.40 | 0.16 | 11/16(a) について |
| 3⁄8 × 1⁄4 | 0.50 | 0.40 | 0.16 | 11/16(a) について |
| 1⁄2 × 1⁄8 | 0.56 | 0.26 | 0.19 | ⅞ |
| 1⁄2 × 1⁄4 | 0.56 | 0.40 | 0.19 | ⅞ |
| 1⁄2 × 3⁄8 | 0.56 | 0.41 | 0.19 | ⅞ |
| 3⁄4 × 1⁄8 | 0.62 | 0.26 | 0.22 | 血 の 量 に つい て(a) について |
| 3⁄4 × 1⁄4 | 0.62 | 0.40 | 0.22 | 血 の 量 に つい て(a) について |
| 3⁄4 ×3⁄8 | 0.62 | 0.41 | 0.22 | 血 の 量 に つい て(a) について |
| 3⁄4 ×1⁄2 | 0.62 | 0.53 | 0.22 | 血 の 量 に つい て(a) について |
| 1 × 1⁄8 | 0.75 | 0.26 | 0.25 | 1⅜ |
| 1 × 1⁄4 | 0.75 | 0.40 | 0.25 | 1⅜ |
| 1 × 3⁄8 | 0.75 | 0.41 | 0.25 | 1⅜ |
| 1 × 1⁄2 | 0.75 | 0.53 | 0.25 | 1⅜ |
| 1 × 3⁄4 | 0.75 | 0.55 | 0.25 | 1⅜ |
| 11⁄4 × 1⁄4 | 0.81 | 0.40 | 0.28 | 1¾ |
| 11⁄4 ×3⁄8 | 0.81 | 0.41 | 0.28 | 1¾ |
| 11⁄4 ×1⁄2 | 0.81 | 0.53 | 0.28 | 1¾ |
| 11⁄4 ×3⁄4 ほら | 0.81 | 0.55 | 0.28 | 1¾ |
| 11⁄4 × 1 | 0.81 | 0.68 | 0.28 | 1¾ |
| 1 1⁄2 × 1⁄4 | 0.81 | 0.40 | 0.31 | 2 |
| 1 1⁄2 × 3⁄8 | 0.81 | 0.41 | 0.31 | 2 |
| 半 × 半 | 0.81 | 0.53 | 0.31 | 2 |
| 1 1⁄2 × 3⁄4 | 0.81 | 0.55 | 0.31 | 2 |
| 半 × 1 | 0.81 | 0.68 | 0.31 | 2 |
| 1 1⁄2 × 1 1/4 | 0.81 | 0.71 | 0.31 | 2 |
| 2 × 1⁄4 | 0.88 | 0.40 | 0.34 | 2½ |
| 2 × 3⁄8 | 0.88 | 0.41 | 0.34 | 2½ |
| 2 × 1⁄2 | 0.88 | 0.53 | 0.34 | 2½ |
| 2 × 3⁄4 | 0.88 | 0.55 | 0.34 | 2½ |
| 2 × 1 | 0.88 | 0.68 | 0.34 | 2½ |
| 2 × 11 / 4 | 0.88 | 0.71 | 0.34 | 2½ |
| 2 × 11⁄2 | 0.88 | 0.72 | 0.34 | 2½ |
| 2 半 × 1 半 | 1.06 | 0.53 | 0.38 | 3 |
| 2 半 × 3⁄4 | 1.06 | 0.55 | 0.38 | 3 |
| 2 半 × 1 | 1.06 | 0.68 | 0.38 | 3 |
| 2 半 × 11 半 | 1.06 | 0.71 | 0.38 | 3 |
| 2 半 × 1 半 | 1.06 | 0.72 | 0.38 | 3 |
| 2 半 × 2 | 1.06 | 0.76 | 0.38 | 3 |
| 3 × 1⁄2 | 1.12 | 0.53 | 0.41 | 3½ |
| 3 × 3⁄4 | 1.12 | 0.55 | 0.41 | 3½ |
| 3 × 1 | 1.12 | 0.68 | 0.41 | 3½ |
| 3 × 11⁄4 は | 1.12 | 0.71 | 0.41 | 3½ |
| 3 × 11⁄2 | 1.12 | 0.72 | 0.41 | 3½ |
| 3 × 2 | 1.12 | 0.76 | 0.41 | 3½ |
| 3 ×21⁄2 | 1.12 | 1.14 | 0.41 | 3½ |
| 4 × 1 | 1.25 | 0.68 | 0.50 | 4⅝ |
| 4 × 11⁄4 | 1.25 | 0.71 | 0.50 | 4⅝ |
| 4 × 11⁄2 | 1.25 | 0.72 | 0.50 | 4⅝ |
| 4 × 2 | 1.25 | 0.76 | 0.50 | 4⅝ |
| 4 × 21⁄2 | 1.25 | 1.14 | 0.50 | 4⅝ |
| 4 × 3 | 1.25 | 1.20 | 0.50 | 4⅝ |
注記:
(a) 棒材から作る場合.通常の棒材のサイズを使用するために,寸法はそれぞれ3⁄4インチと11⁄8インチである.
(b) 適用される許容範囲の製造者は,尺寸が米国慣用ツールに適合することを保証しなければならない.
