| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO-9001; PED; AD 2000 |
| モデル番号 | CF8 SP-114 CL150 1の¼は」通されたバンドを付けられたカップリングを投げた |
| 文書 | 製品説明書 PDF |

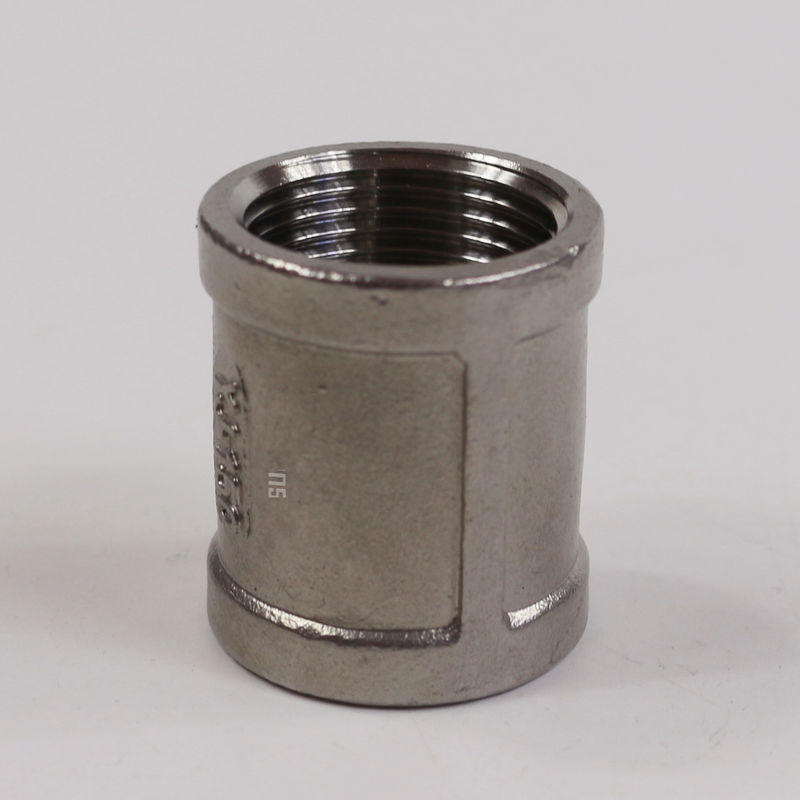

ASTM A351 CF8 MSS SP-114 CL150 1の¼は」通されたバンドを付けられたカップリングを投げた
製品に関する情報
| 製品名 | ASTM A351 CF8 MSS SP-114 CL150 1の¼は」通されたバンドを付けられたカップリングを投げた |
| 糸のタイプ | ASME B1.20.1 （NPT）、BS 21 （NSPT）、DIN2999/259 |
| 次元 | MSS SP-114 |
| サイズの範囲 | 1つの¼」 |
| 圧力クラス | クラス150、1000、2000年、3000、6000および9000 |
| 材料 | ASTM A351 CF8 |
ASTM A351 CF8およびCF8M
ASTM A351 CF8およびCF8Mはオーステナイトのステンレス鋼でしたり、よい強さおよび延性を表わす。CF8/CF8Mはポンプおよび弁の海兵隊員、食品加工の企業で広く処理する適用される、化学薬品CF8は核および防衛産業で適用されるまたべきである。
ASTM A351 CF8/CF8Mの化学成分（%）
| 等級 | C | Mn | Cr | Mo | NI | Fe | CU |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | Bal | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | Bal | 0.00-0.00 |
ASTM A351 CF8/CF8Mの機械特性
| 等級 |
引張強さ （ksi） |
降伏強さ （ksi） |
延長 （%） |
硬度 （Brinell） |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
クラス150の鋳造物の通されたカップリングの次元（まっすぐ、サイズを減らす） （インチで）
| NPS | 糸の長さ（b） （min.） | バンド（min.）の幅 | 金属の厚さ（a） | バンドのDia.の外（c） （min.） | まっすぐなカップリング（min.）の長さ | 同心の減少のカップリング（min.）の長さ |
| B | E | G | H | W | M | |
| ⅛ | 0.25 | 0.20 | 0.09 | 0.75 | 1.00 | — |
| ¼ | 0.32 | 0.20 | 0.09 | 0.84 | 1.00 | 1.00 |
| ⅜ | 0.36 | 0.21 | 0.10 | 1.01 | 1.12 | 1.12 |
| ½ | 0.43 | 0.25 | 0.10 | 1.20 | 1.38 | 1.38 |
| ¾ | 0.50 | 0.27 | 0.12 | 1.46 | 1.50 | 1.50 |
| 1 | 0.58 | 0.30 | 0.13 | 1.77 | 1.62 | 1.62 |
| 1つの¼ | 0.67 | 0.34 | 0.14 | 2.15 | 2.00 | 2.00 |
| 1つの½ | 0.70 | 0.37 | 0.15 | 2.43 | 2.12 | 2.12 |
| 2 | 0.75 | 0.42 | 0.17 | 2.96 | 2.50 | 2.50 |
| 2½ | 0.92 | 0.48 | 0.21 | 3.31 | 2.87 | 3.25 |
| 3 | 0.98 | 0.55 | 0.23 | 4.00 | 3.18 | 3.68 |
| 4 | 1.08 | 0.66 | 0.26 | 5.06 | 3.68 | 4.38 |
概要のノート:カップリングを減らすことはまたはまっすぐに鐘であるかもしれない。まっすぐな減少のカップリングの外径（h）は減少の付属品の最も大きいサイズの端関係に対応する。
注:
テーブルで与えられた金属の厚さの鋳造を作り出すように（a）パターンは設計される。金属の厚さは決してテーブルで与えられた価値の90%よりより少しである。
（b）糸の長さはバンドの幅を越えて伸びるかもしれない。但し、最低の金属の厚さ（G）は糸の端に維持されなければならない。
（c）カップリングは、半分のカップリングおよび減少のカップリング バンドが付くか、または非バンドが付くかもしれない。
（d）肋骨はセクション9.によって許可される。上でデッサンの適当な「外的な」破線は肋骨がどこに許可されるか示す。
