製品詳細
起源の場所: 中国
ブランド名: KASUGAI
証明: ISO-9001; PED; AD 2000
モデル番号: AISI 316 MSS SP-114 CL1000 3/4 インチ鋳造ソケット溶接ストレート クロス
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉されるため
価格: PER BASE MATERIAL PRICE
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 1つの容器のための60日
支払条件: L / C、T/T
供給の能力: 100トン/月
製品名: |
AISI 316 MSS SP-114 CL1000 3/4 インチ ステンレス鋼鋳造ソケット溶接ストレート クロス |
サイズの範囲: |
3/4" |
一致のタイプ: |
ソケット溶接 ストレートクロス |
圧力クラス: |
クラス1000のNPT |
標準: |
AISI 316/L |
次元: |
MSS SP-114-2018 |
製品名: |
AISI 316 MSS SP-114 CL1000 3/4 インチ ステンレス鋼鋳造ソケット溶接ストレート クロス |
サイズの範囲: |
3/4" |
一致のタイプ: |
ソケット溶接 ストレートクロス |
圧力クラス: |
クラス1000のNPT |
標準: |
AISI 316/L |
次元: |
MSS SP-114-2018 |

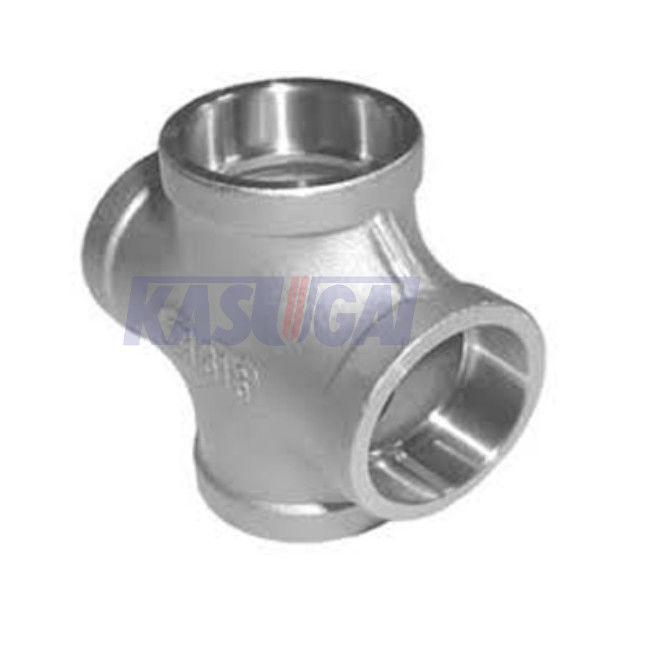

AISI 316 MSS SP-114 CL1000 3/4"ステンレス鋼の投げられたソケット溶接のまっすぐな十字
製品に関する情報
| 製品名 | AISI 316 MSS SP-114 CL1000 3/4"ステンレス鋼の投げられたソケット溶接のまっすぐな十字 |
| 一致のタイプ | ソケット溶接のまっすぐな十字 |
| 次元 | MSS SP-114:2018年 |
| サイズの範囲 | 3/4" |
| 圧力クラス | クラス1000 |
| 材料 | AISI 316/L |
まっすぐな十字は管への二重垂直な関係をするのに使用される四方付属品である。それは交差道路に類似している。管の本管の操業に接続するラインは「枝」として知られている。管の本管の操業は頻繁に「ヘッダー」と呼ばれる。」まっすぐな単語は「4つの出口がすべて同じ管のサイズであることを表示する。
標準及び材料:AISI 316L
AISI 316およびAISI 316Lは非酸化の酸およびchlorine-containing媒体でよい抵抗があるステンレス製の、オーステナイトのクロム ニッケル モリブデンの鋼鉄を記述する。化学成分、物質的な316および物質的な316Lが原因本来防蝕金属の合金はである。
AISI 316/Lのおおよそ平均化学成分（%）
| 等級 | 最高C | 最高Si | 最高Mn | 最高P | 最高S | NI | Cr | Mo |
| AISI 316 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 10.0-14.0 | 16.0-18.0 | 2.0-3.0 |
| AISI 316L | 0.03 | 1.00 | 2.00 | 0.045 | 0.030 | 10.0-14.0 | 16.0-18.0 | 2.0-3.0 |
AISI 316/Lの機械特性
| 機械特性 | 316 | 316L |
| 引張強さ（MPa）、≥ | 515 | 485 |
| 0.2%Yield引張強さ（MPa）、≥ | 205 | 170 |
| 50mm （2 inに。） （%）の延長、≥ | 40 | 40 |
| Brinell硬度（HBW）、≤ | 217 | 217 |
| ロックウェル硬度（HRBW）、≤ | 95 | 95 |
SP-114はクラス1000の細工したソケット溶接の付属品の寸法を測る（インチで）
| NPS | 中心に終りの肘、ティー及び十字 | 中心に終り45oの肘 | ソケット穴（（min.の）/最高。） |
穴Dia。 （min.の）/（最高。） |
ソケットの深さ（min.） | 金属の厚さ | 外バンドDia. （min.） | 完全な連結の長さ（min.） | 帽子の高さ（min.） | 平屋建家屋の帽子の厚さ（min.） |
| C | SB | BD | SD | G | H1 | W | P | G1 | ||
| ⅛ | 0.81 | 0.69 | 0.420/0.440 | 0.227/0.337 | 0.32 | 0.09 | 0.55 | 1.00 | 0.68 | 0.09 |
| ¼ | 0.81 | 0.69 | 0.555/0.575 | 0.380/0.440 | 0.32 | 0.09 | 0.74 | 1.00 | 0.68 | 0.09 |
| ⅜ | 0.93 | 0.81 | 0.690/0.710 | 0.515/0.575 | 0.32 | 0.10 | 0.86 | 1.12 | 0.81 | 0.10 |
| ½ | 1.12 | 0.87 | 0.855/0.875 | 0.644/0.704 | 0.32 | 0.10 | 1.05 | 1.38 | 0.93 | 0.12 |
| ¾ | 1.31 | 1.00 | 1.065/1.085 | 0.854/0.914 | 0.37 | 0.12 | 1.30 | 1.50 | 1.06 | 0.13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0.44 | 0.13 | 1.61 | 1.62 | 1.31 | 0.15 | ||
| 1つの¼ | 1.675/1.695 | 1.412/1.472 | 0.50 | 0.14 | 1.86 | 2.00 | 1.62 | 0.17 | ||
| 1つの½ | 1.915/1.935 | 1.652/1.712 | 0.50 | 0.15 | 2.17 | 2.12 | 1.62 | 0.19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0.56 | 0.17 | 2.74 | 2.50 | 1.75 | 0.22 |
