| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO; PED |
| モデル番号 | AISI 304 MSS SP-114 CL150の鋳造ねじ六角頭のブッシュ |
| 文書 | 製品説明書 PDF |

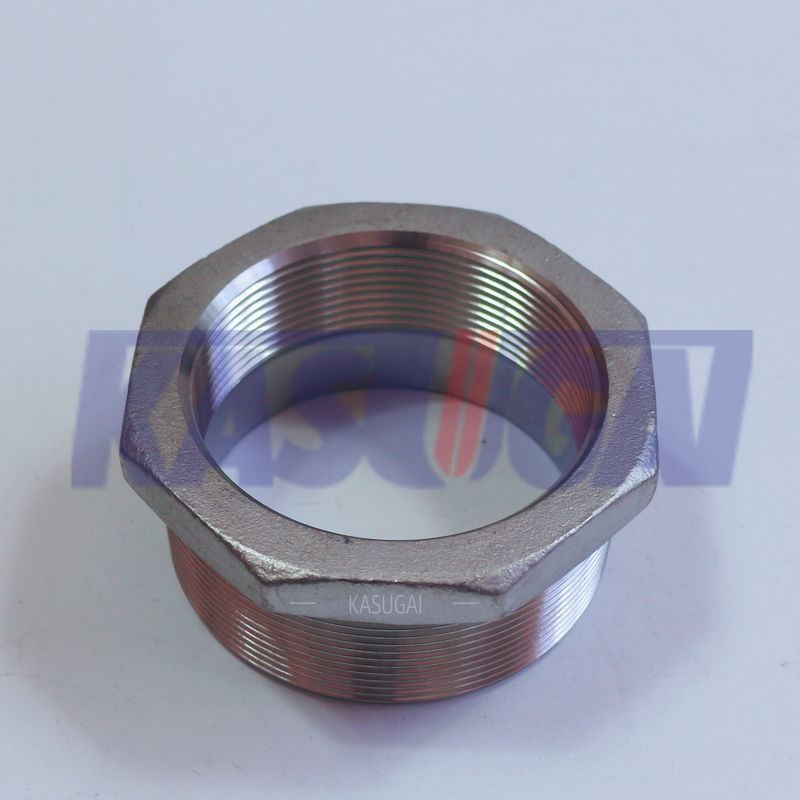

AISI 304 MSS SP-114 CL150 ステンレス鋼 鋳造 スクロール ヘックスヘッド ブッシング
製品情報
· スクリップヘックスヘッドブッシングは,パイプのサイズを小さくしたり,拡張したりして,異なるサイズのパイプやフィッティングを接続するように設計されています.
耐久性,耐腐蝕性,長寿性 を 提供 する 鋳造 過程 で ステンレス スチール から 製造 さ れ て い ます.
ステンレス鋼鋳造螺旋ヘックスヘッドブッシングは,耐久性を提供し,管道やパイプシステムにおけるパイプサイズ移行または拡張を容易にする汎用的なパイプフィッティングです.耐腐食性簡単にインストールできます.
| 製品名 | AISI 304 MSS SP-114 CL150 ステンレス鋼 鋳造 スクロール ヘックスヘッド ブッシング |
| 糸の種類 | ASME B120.1 (NPT) BS 21 (NSPT) DIN2999/259 |
| サイズ | MSS SP-114 |
| サイズ範囲 | 1/4 〜 4 |
| 圧力クラス | クラス150 |
| 材料 | AISI 304/L |
標準と材料AISI 304L
SAE/ANSI 304 (AISI 304) は,最も広く利用可能で使用されている不?? 鋼の種類である.また,18/8不?? 鋼,A2不?? 鋼 (ISO 3506に従って),または304S15 (イギリス標準に従って)これはオウステニチス型クロムニッケル合金で,実質的に非常に高い耐腐蝕性を持っていることを意味します.また,磁性でないため,熱処理によって硬化することはできません.AISI 304 は,非常に腐食性の高い環境に耐えることができ,形作られることもあります.機械加工や溶接が比較的簡単で,幅広い用途で非常に人気があります.
AISI 304/L 化学成分 (%)
| グレード | C,最大 | C.C. | Mn,最大 | ニ | P,最大 | S,最大 | そう,最大 |
| AISI 304 | 0.08 | 18~20 | 2 | 8〜105 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/L 機械特性
| メカニカルプロパティ | 304 | 304L |
| 硬さ,ノップ | 138 | 158 |
| 硬さ ロックウェルB | 70 | 82 |
| 硬さ ヴィッカース | 129 | 159 |
| 張力強さ 最高 | 505 MPa | 564 MPa |
| 張力強さ,出力 | 215 MPa | 210 MPa |
| 断裂時の伸縮 | 70% | 58% |
| 弾力度モジュール | 193~200 GPa | 193~200 GPa |
| チャルピー 影響 | 325 J | 216J |
クラス150の鋳造スレッドヘックスヘッドボッシュの寸法 (インチ)
| NPS | 外部の糸の長さ (分)16 | 内部糸の長さ (分) | 頭の高さ (分) | 平面の名目幅(b) について |
| A について | T | D | C について | |
| 1⁄4 × 1⁄8 | 0.44 | 0.26 | 0.12 | ⅝ |
| 3⁄8 × 1⁄8 | 0.50 | 0.40 | 0.16 | 11/16(a) について |
| 3⁄8 × 1⁄4 | 0.50 | 0.40 | 0.16 | 11/16(a) について |
| 1⁄2 × 1⁄8 | 0.56 | 0.26 | 0.19 | ⅞ |
| 1⁄2 × 1⁄4 | 0.56 | 0.40 | 0.19 | ⅞ |
| 1⁄2 × 3⁄8 | 0.56 | 0.41 | 0.19 | ⅞ |
| 3⁄4 × 1⁄8 | 0.62 | 0.26 | 0.22 | 血 の 量 に つい て(a) について |
| 3⁄4 × 1⁄4 | 0.62 | 0.40 | 0.22 | 血 の 量 に つい て(a) について |
| 3⁄4 ×3⁄8 | 0.62 | 0.41 | 0.22 | 血 の 量 に つい て(a) について |
| 3⁄4 ×1⁄2 | 0.62 | 0.53 | 0.22 | 血 の 量 に つい て(a) について |
| 1 × 1⁄8 | 0.75 | 0.26 | 0.25 | 1⅜ |
| 1 × 1⁄4 | 0.75 | 0.40 | 0.25 | 1⅜ |
| 1 × 3⁄8 | 0.75 | 0.41 | 0.25 | 1⅜ |
| 1 × 1⁄2 | 0.75 | 0.53 | 0.25 | 1⅜ |
| 1 × 3⁄4 | 0.75 | 0.55 | 0.25 | 1⅜ |
| 11⁄4 × 1⁄4 | 0.81 | 0.40 | 0.28 | 1¾ |
| 11⁄4 ×3⁄8 | 0.81 | 0.41 | 0.28 | 1¾ |
| 11⁄4 ×1⁄2 | 0.81 | 0.53 | 0.28 | 1¾ |
| 11⁄4 ×3⁄4 ほら | 0.81 | 0.55 | 0.28 | 1¾ |
| 11⁄4 × 1 | 0.81 | 0.68 | 0.28 | 1¾ |
| 1 1⁄2 × 1⁄4 | 0.81 | 0.40 | 0.31 | 2 |
| 1 1⁄2 × 3⁄8 | 0.81 | 0.41 | 0.31 | 2 |
| 半 × 半 | 0.81 | 0.53 | 0.31 | 2 |
| 1 1⁄2 × 3⁄4 | 0.81 | 0.55 | 0.31 | 2 |
| 半 × 1 | 0.81 | 0.68 | 0.31 | 2 |
| 1 1⁄2 × 1 1/4 | 0.81 | 0.71 | 0.31 | 2 |
| 2 × 1⁄4 | 0.88 | 0.40 | 0.34 | 2½ |
| 2 × 3⁄8 | 0.88 | 0.41 | 0.34 | 2½ |
| 2 × 1⁄2 | 0.88 | 0.53 | 0.34 | 2½ |
| 2 × 3⁄4 | 0.88 | 0.55 | 0.34 | 2½ |
| 2 × 1 | 0.88 | 0.68 | 0.34 | 2½ |
| 2 × 11 / 4 | 0.88 | 0.71 | 0.34 | 2½ |
| 2 × 11⁄2 | 0.88 | 0.72 | 0.34 | 2½ |
| 2 半 × 1 半 | 1.06 | 0.53 | 0.38 | 3 |
| 2 半 × 3⁄4 | 1.06 | 0.55 | 0.38 | 3 |
| 2 半 × 1 | 1.06 | 0.68 | 0.38 | 3 |
| 2 半 × 11 半 | 1.06 | 0.71 | 0.38 | 3 |
| 2 半 × 1 半 | 1.06 | 0.72 | 0.38 | 3 |
| 2 半 × 2 | 1.06 | 0.76 | 0.38 | 3 |
| 3 × 1⁄2 | 1.12 | 0.53 | 0.41 | 3½ |
| 3 × 3⁄4 | 1.12 | 0.55 | 0.41 | 3½ |
| 3 × 1 | 1.12 | 0.68 | 0.41 | 3½ |
| 3 × 11⁄4 は | 1.12 | 0.71 | 0.41 | 3½ |
| 3 × 11⁄2 | 1.12 | 0.72 | 0.41 | 3½ |
| 3 × 2 | 1.12 | 0.76 | 0.41 | 3½ |
| 3 ×21⁄2 | 1.12 | 1.14 | 0.41 | 3½ |
| 4 × 1 | 1.25 | 0.68 | 0.50 | 4⅝ |
| 4 × 11⁄4 | 1.25 | 0.71 | 0.50 | 4⅝ |
| 4 × 11⁄2 | 1.25 | 0.72 | 0.50 | 4⅝ |
| 4 × 2 | 1.25 | 0.76 | 0.50 | 4⅝ |
| 4 × 21⁄2 | 1.25 | 1.14 | 0.50 | 4⅝ |
| 4 × 3 | 1.25 | 1.20 | 0.50 | 4⅝ |
