| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO-9001; PED; AD 2000 |
| モデル番号 | AISI 304 MSS SP-114 CL1000 ステンレス鋼鋳造ネジ角頭プラグ |
| 文書 | 製品説明書 PDF |

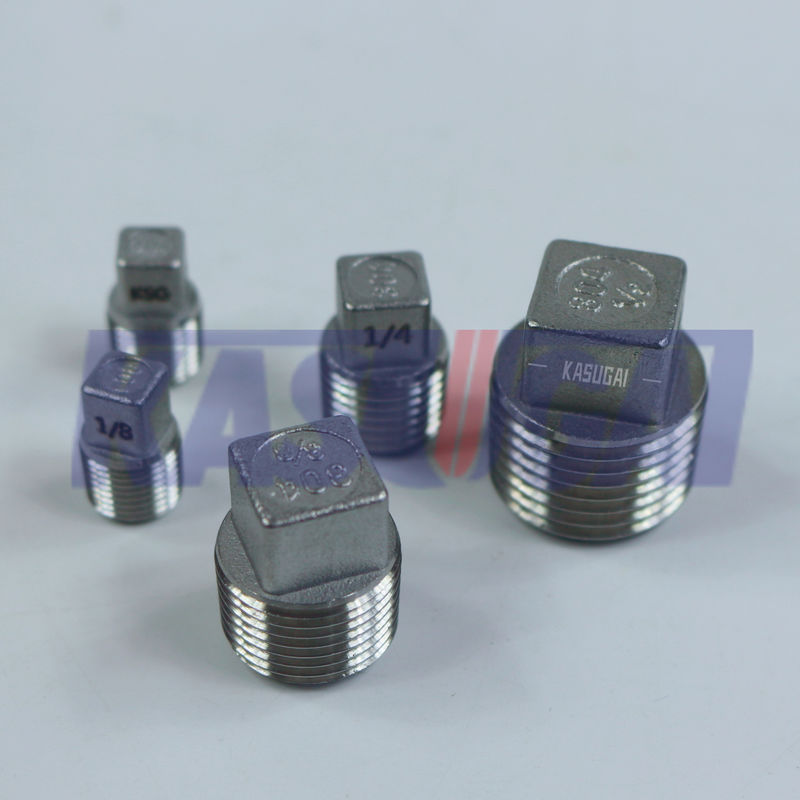

AISI 304 MSS SP-114 CL1000 ステンレス 鋳造 ロープ式 方角型 ヘッドプラグ
製品情報
· プラグの外側には男性糸と片端には四角形の頭があり,レンチキーやソケットを使って簡単に設置および取り除きます.
ロープを閉めたり,ロープを固定したりするために使われます.
■ システムの整合性を確保するために,漏れや腐食の兆候の定期的な検査が推奨されます.
· 定期的な清掃は,ステンレス鋼の正方形ヘッドプラグの外観と性能を維持するのに役立ちます.
| 製品名 | AISI 304 MSS SP-114 CL1000 ステンレス 鋳造 ロープ式 方角型 ヘッドプラグ |
| 糸の種類 | ASME B120.1 (NPT) B S 21 (NSPT) DIN2999/259 |
| サイズ | MSS SP-114 |
| サイズ範囲 | 1/8インチから4インチ |
| 圧力クラス | クラス1000 NPT |
| 材料 | AISI 304/L |
利点:
■耐腐食性: ステンレス スチール の 構造 は 腐食 や 腐食 に 優れた 耐久性 を 提供 し ます.
■耐久性: 耐久性や強度が高く,パイプやフィッティングの信頼性の高い閉塞を保証します.
■簡単 に 設置 する: 正方形ヘッドの設計により,標準ツールを使用して簡単に締め取りることができます.
■安全な閉じる: 正しく設置された場合,密着し漏れのないシールを提供します.
AISI 304/L 化学成分 (%)
| グレード | C,最大 | C.C. | Mn,最大 | ニ | P,最大 | S,最大 | そう,最大 |
| AISI 304 | 0.08 | 18~20 | 2 | 8〜105 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/L 機械特性
| メカニカルプロパティ | 304 | 304L |
| 硬さ,ノップ | 138 | 158 |
| 硬さ ロックウェルB | 70 | 82 |
| 硬さ ヴィッカース | 129 | 159 |
| 張力強さ 最高 | 505 MPa | 564 MPa |
| 張力強さ,出力 | 215 MPa | 210 MPa |
| 断裂時の伸縮 | 70% | 58% |
| 弾力度モジュール | 193~200 GPa | 193~200 GPa |
| チャルピー 影響 | 325 J | 216J |
MSS SP-114 1000 級 鍛造糸の正方形ヘッドプラグの寸法 (インチ)
| NPS | 糸の長さ (分) | 頭の高さ (分) | 平面の名目幅(b) について | メタル厚さ(a) について |
| A について | B について | C について | G | |
| ⅛ | 0.38 | 0.25 | 9/32 | 0.19 |
| ¼ | 0.44 | 0.25 | 3/8 | 0.19 |
| ⅜ | 0.50 | 0.31 | 7/16 | 0.19 |
| ½ | 0.56 | 0.38 | 9/16 | 0.25 |
| ¾ | 0.62 | 0.44 | 5/8 | 0.25 |
| 1 | 0.75 | 0.50 | 13/16 | 0.38 |
| 1¼ | 0.81 | 0.56 | 恋愛 に 関する 知識 | 0.38 |
| 1½ | 0.81 | 0.62 | 1⅛ | 0.44 |
| 2 | 0.88 | 0.69 | 1 5/16 | 0.50 |
| 2½ | 1.06 | 0.75 | 1½ | 0.62 |
| 3 | 1.12 | 0.81 | 11/16 | 0.75 |
| 4 | 1.25 | 1.00 | 2½ | 0.88 |
注記:
(a) 製造者が適用する許容量は,尺寸が米国の慣用ツールに適合することを保証しなければならない.
