| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO-9001; PED; AD 2000 |
| モデル番号 | AISI 304 MSS SP-114 CL150 2の″のステンレス鋼の鋳造物によって通される非バンドを付けられたカップリング |
| 文書 | 製品説明書 PDF |

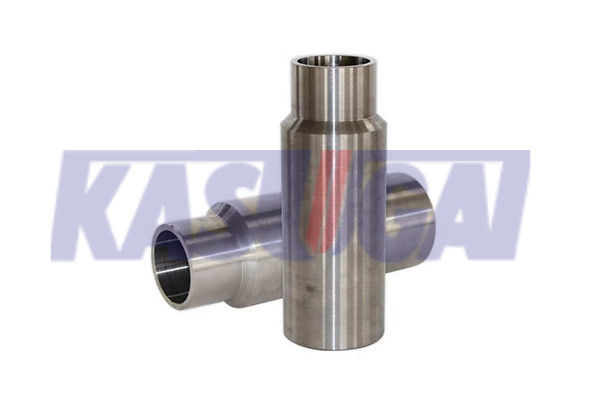

ALLOY SWAGE 鋳型スレッド式非帯状結合
製品情報
"合金スワージ"は,通常,ワイヤロープ,ケーブル,パイプを接続または終了するためにパイプシステムで使用されるフィッティングの一種を指します."スワージ"という用語は,他の部品との接続を容易にするため,チューブまたはパイプ端の直径を形づくったり,小さくしたりするプロセスを指すことができます."合金"と組み合わせると,スワージ・フィッティングが合金材料ででき,特定の性質を持つ金属の組み合わせである可能性があります.
アルloy Swage フィッティングは2つ以上の金属元素の混合物である合金材料から作られています.合金材は,強度,耐腐蝕性,耐磨性などの特定の特性を高めるためにしばしば使用されます.応用に応じて温度耐性.
| 製品名 | AISI 304 MSS SP-114 CL150 2′′ ステンレス 鋳型 ロープ式 帯状 結合 |
| 糸の種類 | ASME B120.1 (NPT) |
| サイズ | MSS SP-114 |
| サイズ範囲 | 11⁄4"-4" |
| 圧力クラス | クラス150 NPT |
| 材料 | AISI 304/L |
応用:
アルloy Swage フィッティングは,航空宇宙,海洋,建設,電信を含む様々な産業で応用されています.部品間の安全で耐久的な接続を作成するために使用されます.
耐久性 と 強さ
スワージングアプリケーションでは,アプリケーションの要件に応じて,強度,耐久性,耐磨性,耐腐蝕性を確保するために合金が選択されます.
AISI 304/L 化学成分 (%)
| グレード | C,最大 | C.C. | Mn,最大 | ニ | P,最大 | S,最大 | そう,最大 |
| AISI 304 | 0.08 | 18~20 | 2 | 8〜105 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/L 機械特性
| メカニカルプロパティ | 304 | 304L |
| 硬さ,ノップ | 138 | 158 |
| 硬さ ロックウェルB | 70 | 82 |
| 硬さ ヴィッカース | 129 | 159 |
| 張力強さ 最高 | 505 MPa | 564 MPa |
| 張力強さ,出力 | 215 MPa | 210 MPa |
| 断裂時の伸縮 | 70% | 58% |
| 弾力度モジュール | 193~200 GPa | 193~200 GPa |
| チャルピー 影響 | 325 J | 216J |
クラス150 鋳型スレッドコップリングの寸法 (直線型および縮小型) (インチ)
| NPS | 糸の長さ(b) について(数分) | バンド幅 (分) | メタル厚さ(a) について | バンドの外(c)(数分) | ストレート・クランプの長さ (分) | 集中型減速コップリングの長さ (分) |
| B について | E について | G | H | W | M について | |
| ⅛ | 0.25 | 0.20 | 0.09 | 0.75 | 1.00 | ほら |
| ¼ | 0.32 | 0.20 | 0.09 | 0.84 | 1.00 | 1.00 |
| ⅜ | 0.36 | 0.21 | 0.10 | 1.01 | 1.12 | 1.12 |
| ½ | 0.43 | 0.25 | 0.10 | 1.20 | 1.38 | 1.38 |
| ¾ | 0.50 | 0.27 | 0.12 | 1.46 | 1.50 | 1.50 |
| 1 | 0.58 | 0.30 | 0.13 | 1.77 | 1.62 | 1.62 |
| 1¼ | 0.67 | 0.34 | 0.14 | 2.15 | 2.00 | 2.00 |
| 1½ | 0.70 | 0.37 | 0.15 | 2.43 | 2.12 | 2.12 |
| 2 | 0.75 | 0.42 | 0.17 | 2.96 | 2.50 | 2.50 |
| 2½ | 0.92 | 0.48 | 0.21 | 3.31 | 2.87 | 3.25 |
| 3 | 0.98 | 0.55 | 0.23 | 4.00 | 3.18 | 3.68 |
| 4 | 1.08 | 0.66 | 0.26 | 5.06 | 3.68 | 4.38 |
一般的な注:減速コップルは,ベル型または直型である.直線減速コップルの外径 (H) は,減速装置の最大サイズ端接続に対応しなければならない.
注記:
(a) 模様は,表に示された金属厚さの鋳造品を製造するように設計されなければならない.金属厚さは,表に示された値の90%未満ではない.
(b) 糸の長さは,帯の幅を超えてもよい.しかし,糸の先端には最低金属厚さ (G) を維持しなければならない.
(c) 結合装置,半結合装置,減速結合装置は,帯状または帯状でないものとする.
(d) 肋骨は第9節に従って許容される.上記図の適用される"外側"の切断線は,肋骨が許容される場所を示す.
