製品詳細
起源の場所: 中国
ブランド名: KASUGAI
証明: ISO-9001; PED; AD 2000
モデル番号: ASTM A403 WP304 ASME B16.11 鍛造 THD 高圧ステンレス鋼ねじ込みクロス
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉される
価格: PER BASE MATERIAL PRICE
パッケージの詳細: 海上用梱包
受渡し時間: 1つの容器のための60日
支払条件: L / C、T/T
供給の能力: 100トン/月
製品名: |
鋳造スクリュークロス |
サイズ範囲: |
4"への1/8" |
壁の厚さ: |
SCH5、SCH10、SCH20、SCH30、SCH40、STD、SCH80、XS、SCH60、SCH80、SCH120、SCH140、SCH160、XXS |
圧力クラス: |
3000のLBS、6000のLBS、9000のLBS |
基準: |
ASTM A403 |
サイズ: |
ASME B16.11 |
製品名: |
鋳造スクリュークロス |
サイズ範囲: |
4"への1/8" |
壁の厚さ: |
SCH5、SCH10、SCH20、SCH30、SCH40、STD、SCH80、XS、SCH60、SCH80、SCH120、SCH140、SCH160、XXS |
圧力クラス: |
3000のLBS、6000のLBS、9000のLBS |
基準: |
ASTM A403 |
サイズ: |
ASME B16.11 |

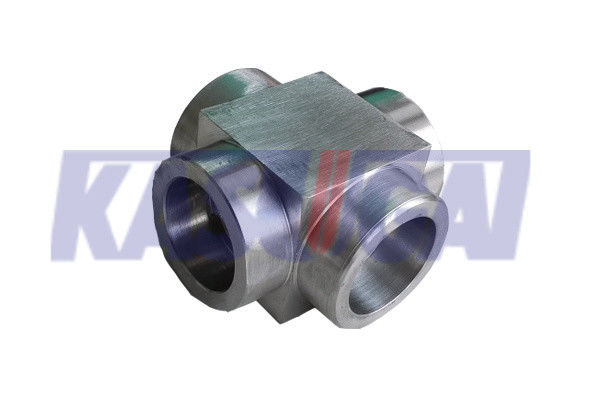

鋳造螺旋 横断型高圧フィッティング
製品情報
"鋳造螺栓クロス"は,パイプシステムで4方向の交差を可能にするパイプフィッティングの一種を指します.それは4つのパイプを互いに直角で接続するように設計されています."不?? 鋼鋳造螺旋十字"と指定されている場合耐腐蝕性と耐久性で知られる不oxidable鋼材で作られていることを示します.
ステンレス鋼鋳造螺栓クロスフィッティングはステンレス鋼から作られ,耐腐蝕性と耐久性が優れているため,様々な用途に適しています.
| 製品名 | ASTM A403 WP304 ASME B16.11 鋳造型 THD 高圧ステンレス鋼のスレッドクロス |
| サイズ範囲 | 寸法: 1/8 〜 4 |
| 壁の厚さ | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| 基準 | ASTM A403 |
| 圧力クラス | 3000ポンド, 6000ポンド, 9000ポンド |
| 製造基準 | ASME B1611 |
応用:
ステンレススチール鋳造螺栓クロスフィッティングは,4方向交差点が必要なパイプシステムで使用される.通常,水道,産業,商業用途で使用される.
規格と材料:ASTM A403
ASTM A403ステンレス鋼管フィッティングは,圧圧管のための鍛造およびローリングされたオーステニティックステンレスフィッティングの材料を指します.一般的なグレードはWP304/L,WP316/Lです.エンジニアリング産業など多くの分野で使用できますエネルギー変換装置など
ASTM A403 化学成分 (%)
| クラスA | 構成 (%) | |||||||||
| グレードWP | UNS指定 | C について | ミニ | P | S | そうだ | ニ | C.C. | モー | ティ |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11 わかった0 | 18.0-22 だった0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12 やってくれ0 | 18.0-22 だった0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22 だった0 | 24.0-260 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12 やってくれ0 | 17.0-19 だった0 | _ | |
注記:
ASME B16.11の図面は,スレッド付き (THD) 末端の鍛造型テイ.A: その通り十字の中央から端までH: はい帯の外径G: その通り壁の最小厚さB: オーケー完璧な糸の最小長さL について2:外部の糸の有効長さ
| NPS | A について 2000# |
A について 3000# |
A について 6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8 インチ | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4 インチ | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8 インチ | 25 | 28 | 33 | 25 | 33 | 38 |
| 半インチ | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4 インチ | 33 | 38 | 44 | 38 | 46 | 56 |
| 1 " | 38 | 44 | 51 | 46 | 56 | 62 |
| 1〜4インチ | 44 | 51 | 60 | 56 | 62 | 75 |
| "1/2" | 51 | 60 | 64 | 62 | 75 | 84 |
| 2 " | 60 | 64 | 83 | 75 | 84 | 102 |
| 2 1/2 インチ | 76 | 83 | 95 | 92 | 102 | 121 |
| 3cm | 86 | 95 | 106 | 109 | 121 | 146 |
| 4インチ | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B について | L について2 |
| 1/8 インチ | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
| 1/4 インチ | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
| 3/8 インチ | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
| 半インチ | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
| 3/4 インチ | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
| 1 " | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
| 1〜4インチ | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
| "1/2" | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
| 2 " | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
| 2 1/2 インチ | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
| 3cm | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
| 4インチ | 6.55 | 11.18 | 18.67 | 27.7 | 33.0 |
