| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO-9001; PED; AD 2000 |
| モデル番号 | ASTM A403 WP304 ASME B16.11 鍛造 THD 高圧ステンレス鋼ねじ込みクロス |
| 文書 | 製品説明書 PDF |

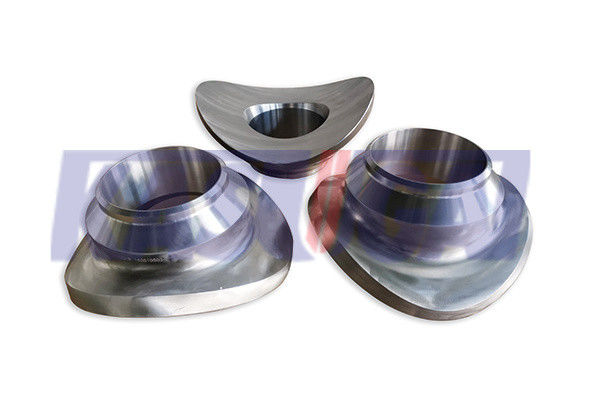

SWEEPOLET ステンレス鋼 高圧フィッティング
製品情報
スウィーポレット (Sweepolet) とは,管道システムで使用される支線接続フィッティングの一種で,流通管から支線管への流通の過渡をスムーズにできるように設計されている.指定されている場合"不?? 鋼スウィーポレット"耐腐蝕性と耐久性を提供する不?? 鋼材料で作られていることを示します.
ステンレス鋼のスウィポレット (Sweepolets) はステンレス鋼を使用して製造され,その優れた耐腐蝕性により知られています.使用されている一般的なステンレス鋼のグレードには304,316,および316Lが含まれます.
スウィーポレットには,主要パイプから支管への流通のシムな移行を可能にする曲げられた出口がある.この設計は,パイプシステムにおける渦巻や圧力低下を最小限に抑える.
| 製品名 | ASTM A403 WP304 ASME B16.11 鋳造型 THD 高圧ステンレス鋼のスレッドクロス |
| サイズ範囲 | 寸法: 1/8 〜 4 |
| 壁の厚さ | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| 基準 | ASTM A403 |
| 圧力クラス | 3000ポンド, 6000ポンド, 9000ポンド |
| 製造基準 | ASME B1611 |
規格と材料:ASTM A403
ASTM A403ステンレス鋼管フィッティングは,圧圧管のための鍛造およびローリングされたオーステニティックステンレスフィッティングの材料を指します.一般的なグレードはWP304/L,WP316/Lです.エンジニアリング産業など多くの分野で使用できますエネルギー変換装置など
ASTM A403 化学成分 (%)
| クラスA | 構成 (%) | |||||||||
| グレードWP | UNS指定 | C について | ミニ | P | S | そうだ | ニ | C.C. | モー | ティ |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11 わかった0 | 18.0-22 だった0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12 やってくれ0 | 18.0-22 だった0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22 だった0 | 24.0-260 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12 やってくれ0 | 17.0-19 だった0 | _ | |
注記:
ASME B16.11の図面は,スレッド付き (THD) 末端の鍛造型テイ.A: その通り十字の中央から端までH: はい帯の外径G: その通り壁の最小厚さB: オーケー完璧な糸の最小長さL について2:外部の糸の有効長さ
| NPS | A について 2000# |
A について 3000# |
A について 6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8 インチ | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4 インチ | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8 インチ | 25 | 28 | 33 | 25 | 33 | 38 |
| 半インチ | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4 インチ | 33 | 38 | 44 | 38 | 46 | 56 |
| 1 " | 38 | 44 | 51 | 46 | 56 | 62 |
| 1〜4インチ | 44 | 51 | 60 | 56 | 62 | 75 |
| "1/2" | 51 | 60 | 64 | 62 | 75 | 84 |
| 2 " | 60 | 64 | 83 | 75 | 84 | 102 |
| 2 1/2 インチ | 76 | 83 | 95 | 92 | 102 | 121 |
| 3cm | 86 | 95 | 106 | 109 | 121 | 146 |
| 4インチ | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B について | L について2 |
| 1/8 インチ | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
| 1/4 インチ | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
| 3/8 インチ | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
| 半インチ | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
| 3/4 インチ | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
| 1 " | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
| 1〜4インチ | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
| "1/2" | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
| 2 " | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
| 2 1/2 インチ | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
| 3cm | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
| 4インチ | 6.55 | 11.18 | 18.67 | 27.7 | 33.0 |
