製品詳細
起源の場所: 中国
ブランド名: Kasugai
モデル番号: ASTM A403 WP304 ASME B16.11 鍛造 THD 高圧ステンレス鋼ねじ込みカップリング
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 耐航性のあるPackng
受渡し時間: 30 - 60仕事日
支払条件: L / C、T/T
供給の能力: 1ヶ月あたりの1000トン
製品名: |
鋳造型THDステンレス鋼のスレッドコップリング |
糸の種類: |
ASME B1.20.1(NPT)、BS 21 (NSPT)、DIN2999/259 |
サイズ範囲: |
4"への1/8" |
圧力クラス: |
クラス3000、6000 |
基準: |
ASTM A403 |
サイズ: |
ASME B16.11 |
キーワード: |
ステンレス鋼の高圧付属品 |
一般級: |
WP304/L,WP316/L |
製品名: |
鋳造型THDステンレス鋼のスレッドコップリング |
糸の種類: |
ASME B1.20.1(NPT)、BS 21 (NSPT)、DIN2999/259 |
サイズ範囲: |
4"への1/8" |
圧力クラス: |
クラス3000、6000 |
基準: |
ASTM A403 |
サイズ: |
ASME B16.11 |
キーワード: |
ステンレス鋼の高圧付属品 |
一般級: |
WP304/L,WP316/L |

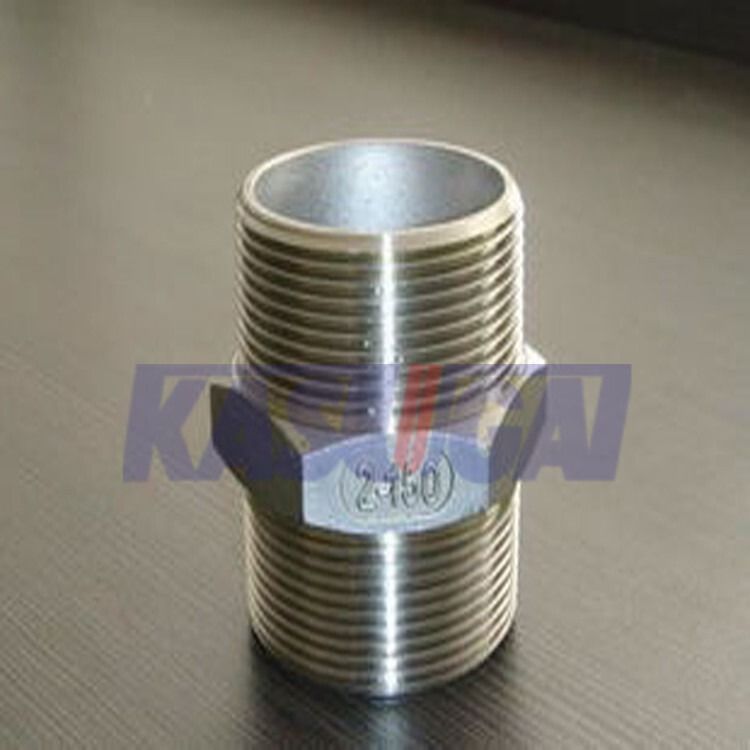

ASTM A403 ステンレス鋼 高圧鍛造型THDスレッド式コップリング
製品情報
ASTM A403 ステンレス・スチール・スレッド・カップリングは,高品質のステンレス・スチール材料で製造されており,耐腐蝕性と耐久性が優れています.それは,安全かつ効率的に2つのスローリングパイプまたはフィッティングを接続するように設計されています接続器は両端に内部のスレッドがあり,外部のスレッド管やフィッティングと緊密に信頼性のある接続を可能にします.
| 製品名 | ASTM A403 WP304 ASME B16.11 鋳造型 THD 高圧不?? 鋼スレッドコップリング |
| 糸の種類 | ASME B120.1 (NPT),BS 21 (NSPT),DIN2999/259 |
| サイズ範囲 | 寸法: 1/8 〜 4 |
| 壁の厚さ | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| 基準 | ASTM A403 |
| 圧力クラス | 3000ポンド, 6000ポンド, 9000ポンド |
| サイズ | ASME B1611 |
ASTM A403 化学成分 (%)
| クラスA | 構成 (%) | |||||||||
| グレードWP | UNS指定 | C について | ミニ | P | S | そうだ | ニ | C.C. | モー | ティ |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11 わかった0 | 18.0-22 だった0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12 やってくれ0 | 18.0-22 だった0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22 だった0 | 24.0-260 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12 やってくれ0 | 17.0-19 だった0 | _ | |
規格と材料:ASTM A403
ASTM A403ステンレス鋼管フィッティングは,圧圧管のための鍛造およびローリングされたオーステニティックステンレスフィッティングの材料を指します.一般的なグレードはWP304/L,WP316/Lです.エンジニアリング産業など多くの分野で使用できますエネルギー変換装置など
ASTM A403ステンレス鋼スレッドコップリングにはいくつかの利点があります.特殊なツールや溶接を必要とせず,簡単にインストールおよび解体できます.糸付きの接続は,信頼性と漏れのない関節を提供します低圧と高圧の両方に適しています.さらに,ステンレス鋼の構造は,腐食および他の厳しい環境要因に対する耐性を保証します.要求の厳しい運用条件に適している.
注記:
表にエリプシスが表示される場合,その要素は分析または報告する必要があります.
窒素の分析方法は,購入者と製造者の間で合意される.
コロンビア 0.10~0.30% バナジウム 0.10~0.30%
小径や薄い壁,または両方の場合は,多くの描画パスが必要である場合,グレードTP304LおよびTP316Lでは最大0.04%の炭素が必要である.小型の外径管は0未満の管で定義される.平均壁厚さ0.049in.(1.24mm) 未満の外径.
ASME B16.11 のスレッド付き (THD) クランプの寸法
ASME B16.11の図面は,二本の糸付き (THD) 末端を持つ鍛造式結合です.B: オーケー完璧な糸の最小長さL について2:外部の糸の実用的な長さD: その通り外径W: オーケー糸付きコップリングの端から端までの長さ
| NPS | B について | L について2 | D 3000# |
D 6000# |
W |
| 1/8 インチ | 6.4 | 6.7 | 16 | 22 | 32 |
| 1/4 インチ | 8.1 | 10.2 | 19 | 25 | 35 |
| 3/8 インチ | 9.1 | 10.4 | 22 | 32 | 48 |
| 半インチ | 10.9 | 13.6 | 28 | 38 | 48 |
| 3/4 インチ | 12.7 | 13.9 | 35 | 44 | 51 |
| 1 " | 14.7 | 17.3 | 44 | 57 | 60 |
| 1〜4インチ | 17.0 | 18.0 | 57 | 64 | 67 |
| "1/2" | 17.8 | 18.4 | 64 | 76 | 79 |
| 2 " | 19.0 | 19.2 | 76 | 92 | 86 |
| 2 1/2 インチ | 23.6 | 28.9 | 92 | 108 | 92 |
| 3cm | 25.9 | 30.5 | 108 | 127 | 108 |
| 4インチ | 27.7 | 33.0 | 140 | 159 | 121 |
