| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| 証明 | ISO PED AD2000 |
| モデル番号 | AISI 304 MSS SP-114 CL1000 ステンレス鋼鋳造ソケット溶接キャップ |
| 文書 | 製品説明書 PDF |

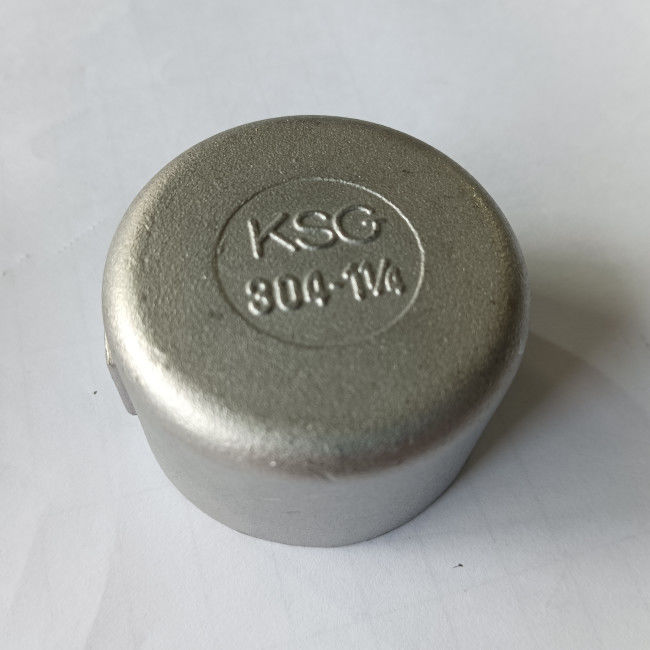

AISI 304 MSS SP-114 CL1000のステンレス鋼の投げられたソケット溶接の帽子
製品に関する情報
| 製品名 | AISI 304 MSS SP-114 CL1000のステンレス鋼の投げられたソケット溶接の帽子 |
| 一致のタイプ | ソケット溶接の帽子 |
| 次元 | MSS SP-114:2018年 |
| サイズの範囲 | 1つの¼」 |
| 圧力クラス | クラス1000 |
| 材料 | AISI 304/L |
標準及び材料:AISI 304/L
SAE/ANSI 304 （AISI 304）は最も入手しやすく、最も使用されたタイプのステンレス鋼である。それはまた18/8ステンレス鋼、A2ステンレス鋼（ISO 3506によって）、または304S15と言われる（英国工業規格によって）。これは非常に高い耐食性があることを事実上意味するオーステナイトのクロム ニッケルの合金である。それはまた非磁気で、熱処理によって堅くなることができない。AISI 304は非常に腐食性の環境に抗、比較的容易形づき、機械で造られ、溶接されたことができるので、広い応用範囲のために非常に普及している。
AISI 304/Lの化学成分（%）
| 等級 | 最高C | Cr | 最高Mn | NI | 最高P | 最高S | 最高Si |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/Lの機械特性
| 機械特性 | 304 | 304L |
| 硬度、Knoop | 138 | 158 |
| 硬度、ロックウェルB | 70 | 82 |
| 硬度、Vickers | 129 | 159 |
| 最終的な引張強さ | 505 MPa | 564 MPa |
| 引張強さ、収穫 | 215 MPa | 210 MPa |
| 壊れ目の延長 | 70% | 58% |
| 弾性係数 | 193~200 GPa | 193~200 GPa |
| Charpyの影響 | 325 J | 216J |
SP-114はクラス1000の細工したソケット溶接の付属品の寸法を測る（インチで）
| NPS | 中心に終りの肘、ティー及び十字 | 中心に終り45oの肘 | ソケット穴（（min.の）/最高。） |
穴Dia。 （min.の）/（最高。） |
ソケットの深さ（min.） | 金属の厚さ | 外バンドDia. （min.） | 完全な連結の長さ（min.） | 帽子の高さ（min.） | 平屋建家屋の帽子の厚さ（min.） |
| C | SB | BD | SD | G | H1 | W | P | G1 | ||
| ⅛ | 0.81 | 0.69 | 0.420/0.440 | 0.227/0.337 | 0.32 | 0.09 | 0.55 | 1.00 | 0.68 | 0.09 |
| ¼ | 0.81 | 0.69 | 0.555/0.575 | 0.380/0.440 | 0.32 | 0.09 | 0.74 | 1.00 | 0.68 | 0.09 |
| ⅜ | 0.93 | 0.81 | 0.690/0.710 | 0.515/0.575 | 0.32 | 0.10 | 0.86 | 1.12 | 0.81 | 0.10 |
| ½ | 1.12 | 0.87 | 0.855/0.875 | 0.644/0.704 | 0.32 | 0.10 | 1.05 | 1.38 | 0.93 | 0.12 |
| ¾ | 1.31 | 1.00 | 1.065/1.085 | 0.854/0.914 | 0.37 | 0.12 | 1.30 | 1.50 | 1.06 | 0.13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0.44 | 0.13 | 1.61 | 1.62 | 1.31 | 0.15 | ||
| 1つの¼ | 1.675/1.695 | 1.412/1.472 | 0.50 | 0.14 | 1.86 | 2.00 | 1.62 | 0.17 | ||
| 1つの½ | 1.915/1.935 | 1.652/1.712 | 0.50 | 0.15 | 2.17 | 2.12 | 1.62 | 0.19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0.56 | 0.17 | 2.74 | 2.50 | 1.75 | 0.22 |
