| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO-9001; PED; AD 2000 |
| モデル番号 | AISI 304 MSS SP-114 CL1000 ステンレス鋼鋳造ネジ角頭プラグ |
| 文書 | 製品説明書 PDF |

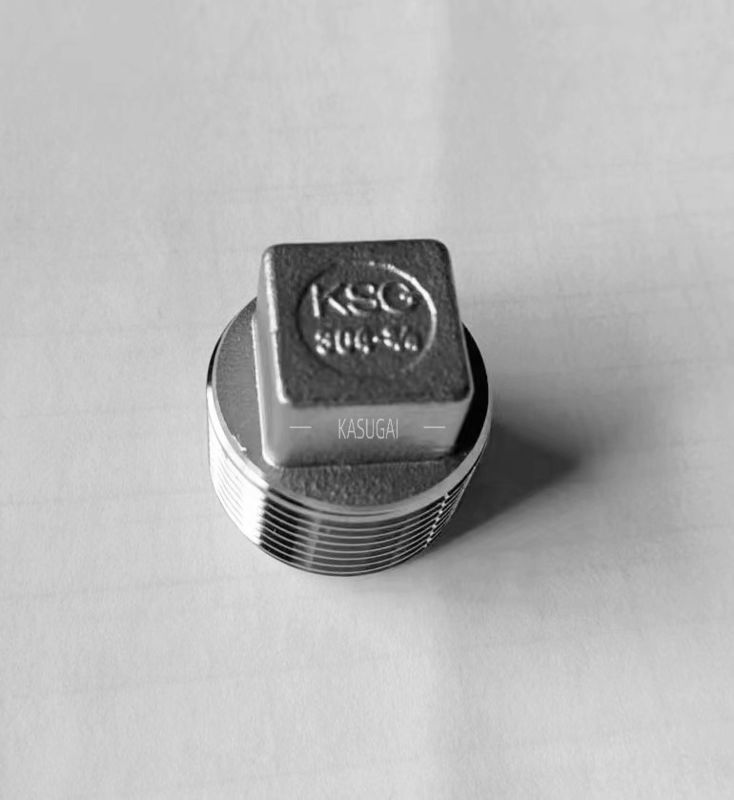

AISI 304 MSS SP-114 CL1000のステンレス鋼の鋳造物によって通される正方形のヘッド プラグ
製品に関する情報
| 製品名 | AISI 304 MSS SP-114 CL1000のステンレス鋼の鋳造物によって通される正方形のヘッド プラグ |
| 糸のタイプ | ASME B1.20.1 （NPT）、B S 21 （NSPT）、DIN2999/259 |
| 次元 | MSS SP-114 |
| サイズの範囲 | 4"への1/8" |
| 圧力クラス | クラス1000のNPT |
| 材料 | AISI 304/L |
標準及び材料:AISI 304L
SAE/ANSI 304 （AISI 304）は最も入手しやすく、最も使用されたタイプのステンレス鋼である。それはまた18/8ステンレス鋼、A2ステンレス鋼（ISO 3506によって）、または304S15と言われる（英国工業規格によって）。これは非常に高い耐食性があることを事実上意味するオーステナイトのクロム ニッケルの合金である。それはまた非磁気で、熱処理によって堅くなることができない。AISI 304は非常に腐食性の環境に抗、比較的容易形づき、機械で造られ、溶接されたことができるので、広い応用範囲のために非常に普及している。
AISI 304/Lの化学成分（%）
| 等級 | 最高C | Cr | 最高Mn | NI | 最高P | 最高S | 最高Si |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/Lの機械特性
| 機械特性 | 304 | 304L |
| 硬度、Knoop | 138 | 158 |
| 硬度、ロックウェルB | 70 | 82 |
| 硬度、Vickers | 129 | 159 |
| 最終的な引張強さ | 505 MPa | 564 MPa |
| 引張強さ、収穫 | 215 MPa | 210 MPa |
| 壊れ目の延長 | 70% | 58% |
| 弾性係数 | 193~200 GPa | 193~200 GPa |
| Charpyの影響 | 325 J | 216J |
MSS SP-114はクラス1000の細工した糸の正方形のヘッド プラグ（インチ）の寸法を測る
| NPS | 糸の長さ（min.） | 頭部（min.）の高さ | 平たい箱（b）を渡るわずかな幅 | 金属の厚さ（a） |
| B | C | G | ||
| ⅛ | 0.38 | 0.25 | 9/32 | 0.19 |
| ¼ | 0.44 | 0.25 | 3/8 | 0.19 |
| ⅜ | 0.50 | 0.31 | 7/16 | 0.19 |
| ½ | 0.56 | 0.38 | 9/16 | 0.25 |
| ¾ | 0.62 | 0.44 | 5/8 | 0.25 |
| 1 | 0.75 | 0.50 | 13/16 | 0.38 |
| 1つの¼ | 0.81 | 0.56 | 15/16 | 0.38 |
| 1つの½ | 0.81 | 0.62 | 1つの⅛ | 0.44 |
| 2 | 0.88 | 0.69 | 1 5/16 | 0.50 |
| 2 ½ | 1.06 | 0.75 | 1つの½ | 0.62 |
| 3 | 1.12 | 0.81 | 1 11/16 | 0.75 |
| 4 | 1.25 | 1.00 | 2 ½ | 0.88 |
注:
（a）応用許容が次元を保証する製造業者は米国の通常の工具細工に合う。
