| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO-9001; PED; AD 2000 |
| モデル番号 | AISI 304 ISO 49-1994 (E) CL150 鋳造ねじレジューシング ティー |
| 文書 | 製品説明書 PDF |

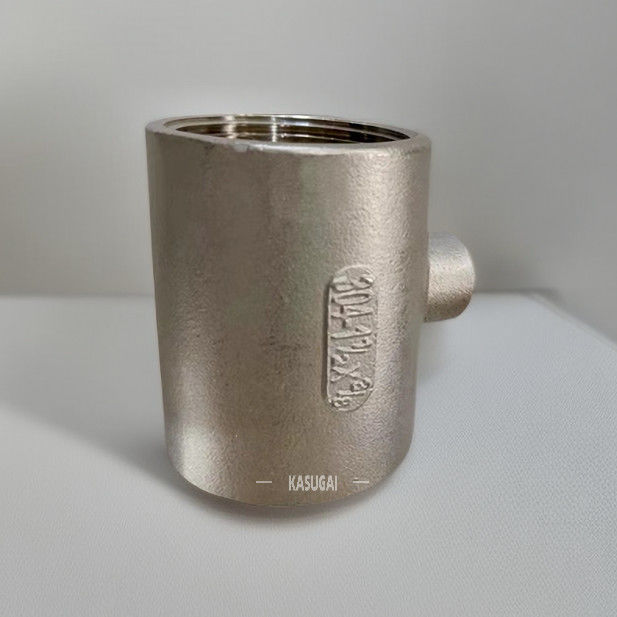

通るAISI 304 ISO 49-1994 （e） CL150のステンレス鋼の鋳造物ティーを減らす
鋼管のティーに流動方向を変えることができる3本の枝がある。それにT-shapedまたはY字型があり、等しいティーをおよび減少のティー（減力剤ティー）含んでいる。鋼鉄ティーは管ネットワークで広く利用されているのための運ぶ液体およびガスを。
製品に関する情報
| 製品名 | 通るAISI 304 ISO 49-1994 （e） CL150のステンレス鋼の鋳造物ティーを減らす |
| 糸のタイプ | ASME B1.20.1 （NPT） |
| 次元 | ISOの49:1994 （E） |
| サイズの範囲 | 1つの½ 「× ¾」 |
| 圧力クラス | クラス150 NPT |
| 材料 | AISI 304/L |
標準及び材料:AISI 304L
SAE/ANSI 304 （AISI 304）は最も入手しやすく、最も使用されたタイプのステンレス鋼である。それはまた18/8ステンレス鋼、A2ステンレス鋼（ISO 3506によって）、または304S15と言われる（英国工業規格によって）。これは非常に高い耐食性があることを事実上意味するオーステナイトのクロム ニッケルの合金である。それはまた非磁気で、熱処理によって堅くなることができない。AISI 304は非常に腐食性の環境に抗、比較的容易形づき、機械で造られ、溶接されたことができるので、広い応用範囲のために非常に普及している。
AISI 304/Lの化学成分（%）
| 等級 | 最高C | Cr | 最高Mn | NI | 最高P | 最高S | 最高Si |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/Lの機械特性
| 機械特性 | 304 | 304L |
| 硬度、Knoop | 138 | 158 |
| 硬度、ロックウェルB | 70 | 82 |
| 硬度、Vickers | 129 | 159 |
| 最終的な引張強さ | 505 MPa | 564 MPa |
| 引張強さ、収穫 | 215 MPa | 210 MPa |
| 壊れ目の延長 | 70% | 58% |
| 弾性係数 | 193~200 GPa | 193~200 GPa |
| Charpyの影響 | 325 J | 216J |
ISOの49:1994 （E）はティーを増加すること及び減らすことの寸法を測る
| 枝で減るティー | ||||
| 一致のサイズ（インチ） | 次元（mm） | 置く長さ（mm） | ||
| a | b | z1 | z2 | |
| ⅜の×の¼ | 23 | 23 | 13 | 13 |
| ½の×の¼ | 24 | 24 | 11 | 14 |
| ½の×の⅜ | 26 | 26 | 13 | 16 |
| （¾の×の¼） | 26 | 27 | 11 | 17 |
| ¾の×の⅜ | 28 | 28 | 13 | 18 |
| ¾の×の½ | 30 | 31 | 15 | 18 |
| （1× ¼） | 28 | 31 | 11 | 21 |
| 1× ⅜ | 30 | 32 | 13 | 22 |
| 1× ½ | 32 | 34 | 15 | 21 |
| 1× ¾ | 35 | 36 | 18 | 21 |
| （1つの¼の×の⅜） | 32 | 36 | 13 | 26 |
| 1つの¼の×の½ | 34 | 38 | 15 | 25 |
| 1つの¼の×の¾ | 36 | 41 | 17 | 26 |
| 1つの¼の× 1 | 40 | 42 | 21 | 25 |
| 1つの½の×の½ | 36 | 42 | 17 | 29 |
| 1つの½の×の¾ | 38 | 44 | 19 | 29 |
| 1つの½の× 1 | 42 | 46 | 23 | 29 |
| 1つの½の× 1の¼ | 46 | 48 | 27 | 29 |
| 2× ½ | 38 | 48 | 14 | 35 |
| 2× ¾ | 40 | 50 | 16 | 35 |
| 2× 1 | 44 | 52 | 20 | 35 |
| 2× 1 ¼ | 48 | 54 | 24 | 35 |
| 2× 1 ½ | 52 | 55 | 28 | 36 |
| 2つの½の× 1 | 47 | 60 | 20 | 43 |
| 2つの½の× 1の¼ | 52 | 62 | 25 | 43 |
| 2つの½の× 1の½ | 55 | 63 | 28 | 44 |
| 2つの½の× 2 | 61 | 66 | 34 | 42 |
| 3× 1 | 51 | 67 | 21 | 50 |
| 3× 1 ¼ | 55 | 70 | 25 | 51 |
| 3× 1 ½ | 58 | 71 | 28 | 52 |
| 3× 2 | 64 | 73 | 34 | 49 |
| 3× 2 ½ | 72 | 76 | 42 | 49 |
| 4× 2 | 70 | 86 | 34 | 62 |
| 4× 3 | 84 | 92 | 48 | 62 |
| 枝で増加するティー | ||||
| 一致のサイズ（インチ） | 次元（mm） | 置く長さ（mm） | ||
| a | b | z1 | z2 | |
| ⅜の×の½ | 26 | 26 | 16 | 13 |
| ½の×の¾ | 31 | 30 | 18 | 15 |
| （½の× 1） | 34 | 32 | 21 | 15 |
| ¾の× 1 | 36 | 35 | 21 | 18 |
| （¾ ×1の¼） | 41 | 36 | 26 | 17 |
| 1× 1 ¼ | 42 | 40 | 25 | 21 |
| （1×1 ½） | 46 | 42 | 29 | 23 |
| 1つの¼の× 1の½ | 48 | 46 | 29 | 27 |
| （1つの¼の× 2） | 54 | 48 | 35 | 24 |
| 1つの½の× 2 | 55 | 52 | 36 | 28 |
