| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO-9001; PED; AD 2000 |
| モデル番号 | AISI 304 MSS SP-114 CL150 2の″のステンレス鋼の鋳造物によって通される非バンドを付けられたカップリング |
| 文書 | 製品説明書 PDF |

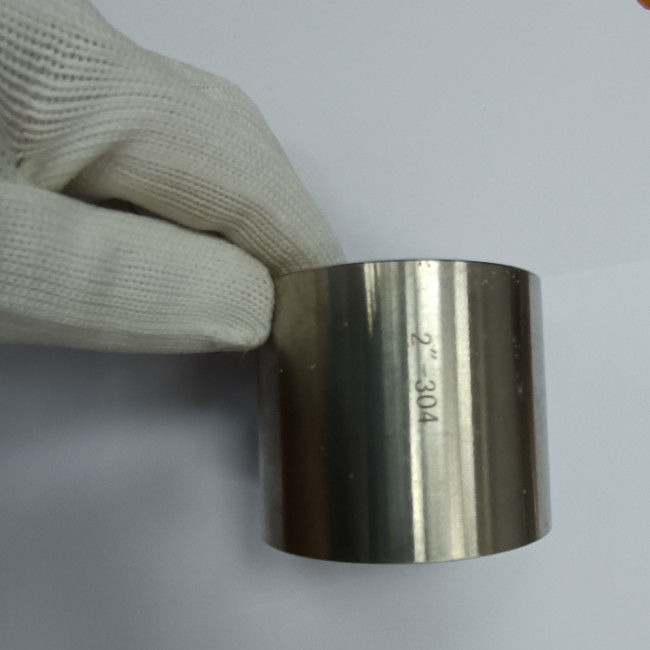

AISI 304 MSS SP-114 CL150 2の″のステンレス鋼の鋳造物によって通される非バンドを付けられたカップリング
製品に関する情報
| 製品名 | AISI 304 MSS SP-114 CL150 2の″のステンレス鋼の鋳造物によって通される非バンドを付けられたカップリング |
| 糸のタイプ | ASME B1.20.1 （NPT） |
| 次元 | MSS SP-114 |
| サイズの範囲 | 1つの¼ |
| 圧力クラス | クラス150 NPT |
| 材料 | AISI 304/L |
標準及び材料:AISI 304/L
SAE/ANSI 304 （AISI 304）は最も入手しやすく、最も使用されたタイプのステンレス鋼である。それはまた18/8ステンレス鋼、A2ステンレス鋼（ISO 3506によって）、または304S15と言われる（英国工業規格によって）。これは非常に高い耐食性があることを事実上意味するオーステナイトのクロム ニッケルの合金である。それはまた非磁気で、熱処理によって堅くなることができない。AISI 304は非常に腐食性の環境に抗、比較的容易形づき、機械で造られ、溶接されたことができるので、広い応用範囲のために非常に普及している。
AISI 304/Lの化学成分（%）
| 等級 | 最高C | Cr | 最高Mn | NI | 最高P | 最高S | 最高Si |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/Lの機械特性
| 機械特性 | 304 | 304L |
| 硬度、Knoop | 138 | 158 |
| 硬度、ロックウェルB | 70 | 82 |
| 硬度、Vickers | 129 | 159 |
| 最終的な引張強さ | 505 MPa | 564 MPa |
| 引張強さ、収穫 | 215 MPa | 210 MPa |
| 壊れ目の延長 | 70% | 58% |
| 弾性係数 | 193~200 GPa | 193~200 GPa |
| Charpyの影響 | 325 J | 216J |
クラス150の鋳造物の通されたカップリングの次元（まっすぐ、サイズを減らす） （インチで）
| NPS | 糸の長さ（b） （min.） | バンド（min.）の幅 | 金属の厚さ（a） | バンドのDia.の外（c） （min.） | まっすぐなカップリング（min.）の長さ | 同心の減少のカップリング（min.）の長さ |
| B | E | G | H | W | M | |
| ⅛ | 0.25 | 0.20 | 0.09 | 0.75 | 1.00 | — |
| ¼ | 0.32 | 0.20 | 0.09 | 0.84 | 1.00 | 1.00 |
| ⅜ | 0.36 | 0.21 | 0.10 | 1.01 | 1.12 | 1.12 |
| ½ | 0.43 | 0.25 | 0.10 | 1.20 | 1.38 | 1.38 |
| ¾ | 0.50 | 0.27 | 0.12 | 1.46 | 1.50 | 1.50 |
| 1 | 0.58 | 0.30 | 0.13 | 1.77 | 1.62 | 1.62 |
| 1つの¼ | 0.67 | 0.34 | 0.14 | 2.15 | 2.00 | 2.00 |
| 1つの½ | 0.70 | 0.37 | 0.15 | 2.43 | 2.12 | 2.12 |
| 2 | 0.75 | 0.42 | 0.17 | 2.96 | 2.50 | 2.50 |
| 2½ | 0.92 | 0.48 | 0.21 | 3.31 | 2.87 | 3.25 |
| 3 | 0.98 | 0.55 | 0.23 | 4.00 | 3.18 | 3.68 |
| 4 | 1.08 | 0.66 | 0.26 | 5.06 | 3.68 | 4.38 |
概要のノート:カップリングを減らすことはまたはまっすぐに鐘であるかもしれない。まっすぐな減少のカップリングの外径（h）は減少の付属品の最も大きいサイズの端関係に対応する。
注:
テーブルで与えられた金属の厚さの鋳造を作り出すように（a）パターンは設計される。金属の厚さは決してテーブルで与えられた価値の90%よりより少しである。
（b）糸の長さはバンドの幅を越えて伸びるかもしれない。但し、最低の金属の厚さ（G）は糸の端に維持されなければならない。
（c）カップリングは、半分のカップリングおよび減少のカップリング バンドが付くか、または非バンドが付くかもしれない。
（d）肋骨はセクション9.によって許可される。上でデッサンの適当な「外的な」破線は肋骨がどこに許可されるか示す。
