製品詳細
起源の場所: 中国
ブランド名: KASUGAI
証明: ISO-9001; PED; AD 2000
モデル番号: ASTM A182 F316 ASME B16.11 高圧 l 鍛造ねじストリート エルボ クロス プラグ アウトレット ユニオン
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉されるため
価格: PER BASE MATERIAL PRICE
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 1つの容器のための60日
支払条件: L / C、T/T
供給の能力: 100トン/月
製品名: |
ASTM A182 F316 ASME B16.11 高圧 l 鍛造ねじストリート エルボ クロス プラグ アウトレット ユニオン |
サイズの範囲: |
2"への1/8" |
糸のタイプ: |
ASME B1.20.1 （NPT） |
圧力クラス: |
クラス3000、6000 |
標準: |
ASTM A182 F316/L |
次元: |
ASME B16.11 |
製品名: |
ASTM A182 F316 ASME B16.11 高圧 l 鍛造ねじストリート エルボ クロス プラグ アウトレット ユニオン |
サイズの範囲: |
2"への1/8" |
糸のタイプ: |
ASME B1.20.1 （NPT） |
圧力クラス: |
クラス3000、6000 |
標準: |
ASTM A182 F316/L |
次元: |
ASME B16.11 |

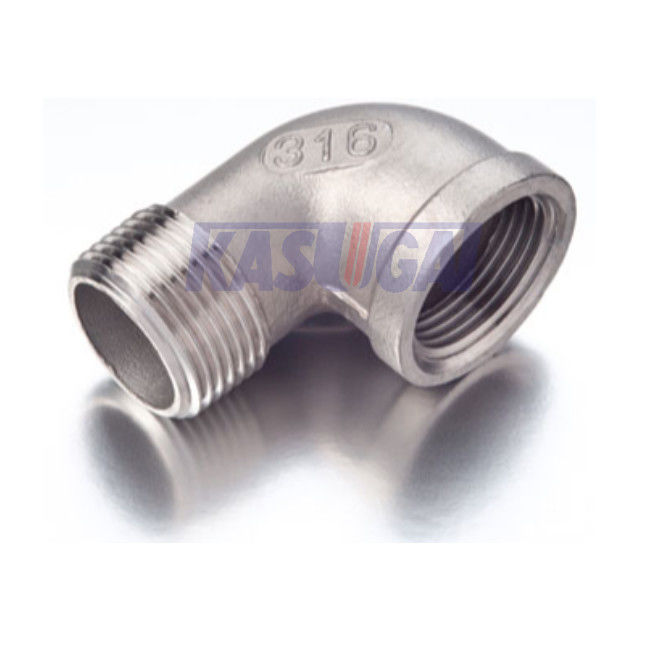

ASTM A182 F316 ASME B16.11の高圧ステンレス鋼の造られた通された通りの肘
ASTM A182 F316 ASME B16.11高圧lは通された通りの肘の十字のプラグの出口連合を造った
製品に関する情報
| 製品名 | ASTM A182 F316 ASME B16.11高圧lは通された通りの肘の十字のプラグの出口連合を造った |
| 糸のタイプ | ASME B1.20.1 （NPT） |
| 次元 | ASME B16.11 |
| サイズの範囲 | 2"への1/8" |
| 圧力クラス | クラス3000 6000 |
| 標準 | ASTM A182 F316/L |
標準及び材料:ASTM A182 F316/F316L
ステンレス鋼の316/316Lフランジはモリブデンの付加による塩化物の環境の凹む腐食への抵抗を高めた。手紙「L」は低炭素の内容を表示する。ASME B16.5に従っておよびASME B16.47、SS 316/の316LフランジはASTM A182の等級F316かF316Lの鍛造材から、ASTM A351の等級CF8MかCF3Mの鋳造、およびASTM A240の等級316または316Lの版なされるかもしれない。
SS 316/の316Lフランジはのような多様なタイプ溶接の首、スリップで溶接するソケット盲目重ね継ぎする、通されて供給する、ことができ、減少、等はサイズ1/2の″からクラス150、300、400、600、900 1500、2500の24の″でASME B16.5の提供されるかもしれないフランジを付けたようになる。ASME B16.47シリーズAのフランジはクラス150、300、400、600、900の60 ″を通したサイズ26の″で提供されるかもしれない;ASME B16.47シリーズBのフランジがクラス75の60によるサイズ26の″で提供されるかもしれない間、150、300、400、600、900
ASTM A182 F316/F316Lの化学成分（%）
| 等級 | 最高C | 最高Mn | 最高P | 最高S | 最高Si | NI | Cr | Mo | 最高N |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0.10 |
ASTM A182 F316/F316Lの機械特性
| 等級 |
引張強さ、分 （MPa） |
強さ、分を降伏 （MPa） |
2inchesの延長、分 （%） |
区域、分の減少 （%） |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
ASME B16.11の次元は通した通りの肘（mm）に
1つの端MNPTおよびもう一方の端FNPTが付いているASME B16.11の通りの肘
| NPS | J | H | G1 | G2 | B | L2 | L | ||||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8" | 19 | 22 | 25 | 32 | 19 | 25 | 3.18 | 5.08 | 2.74 | 4.22 | 6.4 | 6.7 | 10 |
| 1/4" | 22 | 25 | 32 | 38 | 25 | 32 | 3.30 | 5.66 | 3.22 | 5.28 | 8.1 | 10.2 | 11 |
| 3/8" | 25 | 28 | 38 | 41 | 32 | 38 | 3.51 | 6.98 | 3.50 | 5.59 | 9.1 | 10.4 | 13 |
| 1/2」 | 28 | 35 | 41 | 48 | 38 | 44 | 4.09 | 8.15 | 4.16 | 6.53 | 10.9 | 13.6 | 14 |
| 3/4" | 35 | 44 | 48 | 57 | 44 | 51 | 4.32 | 8.53 | 4.88 | 6.86 | 12.7 | 13.9 | 16 |
| 1" | 44 | 51 | 57 | 66 | 51 | 62 | 4.98 | 9.93 | 5.56 | 7.95 | 14.7 | 17.3 | 19 |
| 1-1/4」 | 51 | 54 | 66 | 71 | 62 | 70 | 5.28 | 10.59 | 5.56 | 8.48 | 17.0 | 18.0 | 21 |
| 1-1/2」 | 54 | 64 | 71 | 84 | 70 | 84 | 5.56 | 11.07 | 6.25 | 8.89 | 17.8 | 18.4 | 21 |
| 2" | 64 | 83 | 84 | 105 | 84 | 102 | 7.14 | 12.09 | 7.64 | 9.70 | 19.0 | 19.2 | 22 |
概要のノート:すべての次元はミリメートルにある
注::通りの肘の中心に女性の端;B:完全な糸の最小長;G1の最低の壁厚さ;G2の最低の壁は厚くなる;H:バンドの外径;J:通りの肘の中心に終り;L:MALの糸の最小長;L2外的な糸の有効な長さ;
