| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO-9001; PED; AD 2000 |
| モデル番号 | AISI 304 MSS SP-114 クラス 150 鋳造ねじキャップ |
| 文書 | 製品説明書 PDF |

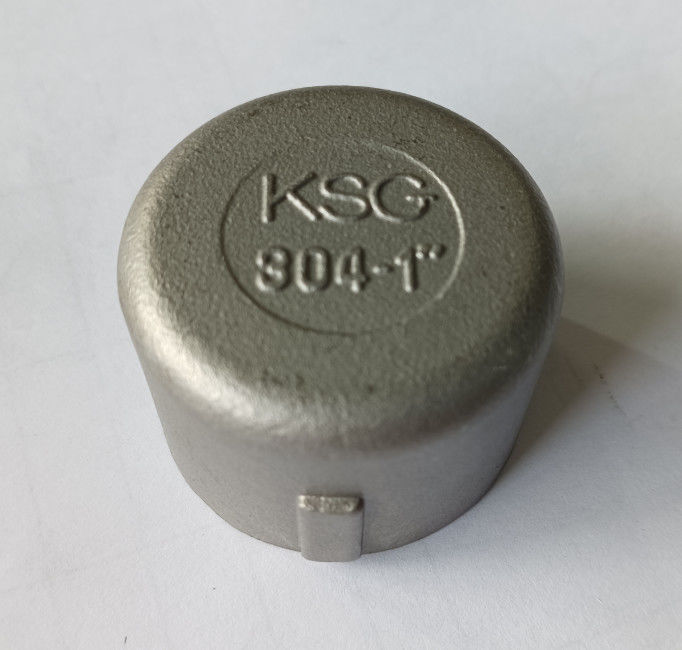

AISI 304 MSS SP-114のクラス150は通された帽子を投げた
製品に関する情報
| 製品名 | AISI 304 MSS SP-114のクラス150は通された帽子を投げた |
| サイズの範囲 | 4"への1/8" |
| 糸のタイプ | ASME B1.20.1 |
| 標準 | AISI 304/L |
| 圧力クラス | クラス150 NPT |
| 次元 | MSS SP-114 |
標準及び材料:AISI 304L
SAE/ANSI 304 （AISI 304）は最も入手しやすく、最も使用されたタイプのステンレス鋼である。それはまた18/8ステンレス鋼、A2ステンレス鋼（ISO 3506によって）、または304S15と言われる（英国工業規格によって）。これは非常に高い耐食性があることを事実上意味するオーステナイトのクロム ニッケルの合金である。それはまた非磁気で、熱処理によって堅くなることができない。AISI 304は非常に腐食性の環境に抗、比較的容易形づき、機械で造られ、溶接されたことができるので、広い応用範囲のために非常に普及している。
AISI 304/Lの化学成分（%）
| 等級 | 最高C | Cr | 最高Mn | NI | 最高P | 最高S | 最高Si |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/Lの機械特性
| 機械特性 | 304 | 304L |
| 硬度、Knoop | 138 | 158 |
| 硬度、ロックウェルB | 70 | 82 |
| 硬度、Vickers | 129 | 159 |
| 最終的な引張強さ | 505 MPa | 564 MPa |
| 引張強さ、収穫 | 215 MPa | 210 MPa |
| 壊れ目の延長 | 70% | 58% |
| 弾性係数 | 193~200 GPa | 193~200 GPa |
| Charpyの影響 | 325 J | 216J |
クラス150の投げられた糸の帽子MSS SP-114 （mm）の次元
| NPS | 糸の長さ（b） （min.） | バンド（min.）の幅 | 側面（a）の金属の厚さ | の外バンド（min.）のDia. | 高さ（min.） | 平屋建家屋の帽子（min.）の厚さ |
| B | E | G | H | P | G1 | |
| ⅛ | 0.25 | 0.20 | 0.09 | 0.75 | 0.68 | 0.09 |
| ¼ | 0.32 | 0.20 | 0.09 | 0.84 | 0.68 | 0.09 |
| ⅜ | 0.36 | 0.21 | 0.10 | 1.01 | 0.81 | 0.10 |
| ½ | 0.43 | 0.25 | 0.10 | 1.20 | 0.93 | 0.12 |
| ¾ | 0.50 | 0.27 | 0.12 | 1.46 | 1.06 | 0.13 |
| 1 | 0.58 | 0.30 | 0.13 | 1.77 | 1.31 | 0.15 |
| 1つの¼ | 0.67 | 0.34 | 0.14 | 2.15 | 1.62 | 0.17 |
| 1つの½ | 0.70 | 0.37 | 0.15 | 2.43 | 1.62 | 0.19 |
| 2 | 0.75 | 0.42 | 0.17 | 2.96 | 1.75 | 0.22 |
| 2 ½ | 0.92 | 0.48 | 0.21 | 3.31 | 2.00 | 0.25 |
| 3 | 0.98 | 0.55 | 0.23 | 4.00 | 2.25 | 0.29 |
| 4 | 1.08 | 0.66 | 0.26 | 5.06 | 2.50 | 0.36 |
概要のノート:帽子は休憩なしでなされるかもしれない。帽子はそのような高さPそう完全な糸の長さがBよりより少なくない、有用な糸（十分に形作られた根および平らな頂上が付いている糸とB）の長さはASME B1.20.1によって要求されるL2 （外的な糸の有効な長さ）よりより少しではないことである作り。
注:
（aテーブルで与えられた金属の厚さの鋳造を作り出すように）パターンは設計される。金属の厚さは決してテーブルで与えられた価値の90%よりより少しである。
（b）糸の長さはバンドの幅を越えて伸びるかもしれない。但し、最低の金属の厚さ（G）は糸の端に維持されなければならない。
（c）肋骨はセクション9.によって許可される。上でデッサンの適当な「外的な」破線は肋骨がどこに許可されるか示す。
