起源の場所 | 中国 |
ブランド名 | KASUGAI |
証明 | ISO-9001; PED; AD 2000 |
モデル番号 | MSS SP-114 90DEG CL150 304 ステンレス 鋼 90 度 肘 鋳造 糸 交差 プラグ ストップ ユニオン |
文書 | 製品説明書 PDF |

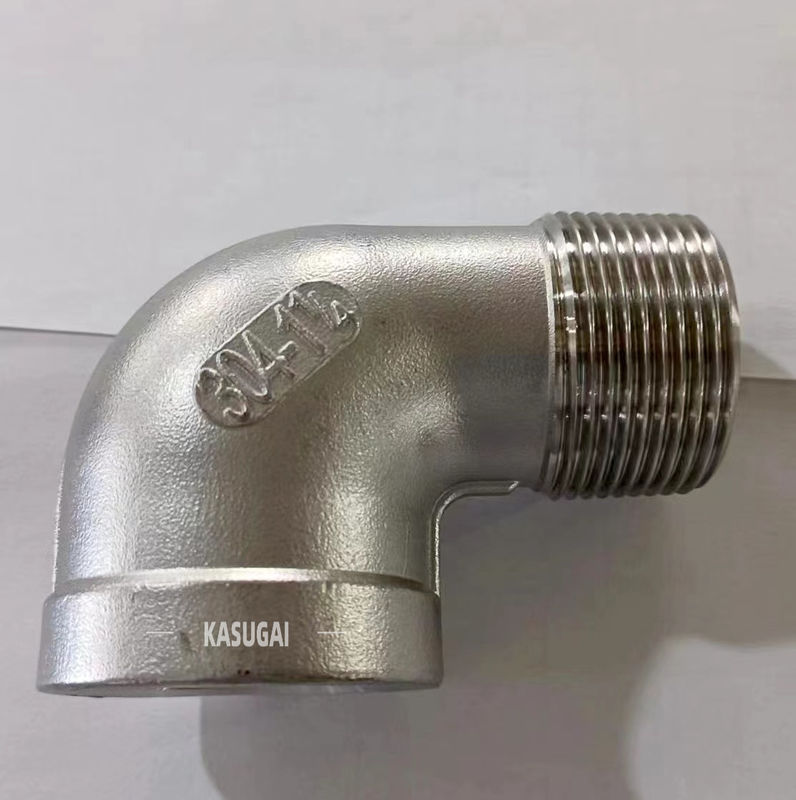

MSS SP-114 90DEG CL150 304のステンレス鋼90度の肘の鋳造物の糸
製品に関する情報
製品名 | MSS SP-114 90DEG CL150 304のステンレス鋼90度の肘の鋳造物の糸 |
糸のタイプ | ASME B1.20.1 (NPT)、BS 21 (NSPT)、DIN2999/259 |
次元 | ISO 49-1994 (E)、MSS SP-114、ANSI B16.3 |
サイズの範囲 | 4"への1/8" |
圧力クラス | クラス150 |
材料 | ASTM A351 (CF8、CF8M)、JIS (SCS13、SCS14)、AISI (304/L、316/L)、ASTM A182/A276 (304/L、316/L)、 |
クラス150の鋳造物の次元は90度の肘、ティー、十字および45度の肘に通した
NPS | 中心に終り、肘、ティー、十字 | 中心に終り、45のoの肘 | 糸の長さ(b) (min.) | バンド(min.)の幅 | 金属の厚さ(a)
| の外バンド(min.)のDia. |
C | B | E | G | H | ||
⅛ | 0.81 | 0.69 | 0.25 | 0.20 | 0.09 | 0.75 |
¼ | 0.81 | 0.69 | 0.32 | 0.20 | 0.09 | 0.84 |
⅜ | 0.93 | 0.81 | 0.36 | 0.21 | 0.10 | 1.01 |
½ | 1.12 | 0.87 | 0.43 | 0.25 | 0.10 | 1.20 |
¾ | 1.31 | 1.00 | 0.50 | 0.27 | 0.12 | 1.46 |
1 | 1.50 | 1.12 | 0.58 | 0.30 | 0.13 | 1.77 |
1つの¼ | 1.75 | 1.31 | 0.67 | 0.34 | 0.14 | 2.15 |
1つの½ | 1.90 | 1.43 | 0.70 | 0.37 | 0.15 | 2.43 |
2 | 2.25 | 1.68 | 0.75 | 0.42 | 0.17 | 2.96 |
2½ | 2.68 | 1.93 | 0.92 | 0.48 | 0.21 | 3.31 |
3 | 3.06 | 2.18 | 0.98 | 0.55 | 0.23 | 3.00 |
4 | 3.81 | 2.62 | 1.08 | 0.66 | 0.26 | 5.06 |
ステンレス鋼投げるねじ付属品の利点
