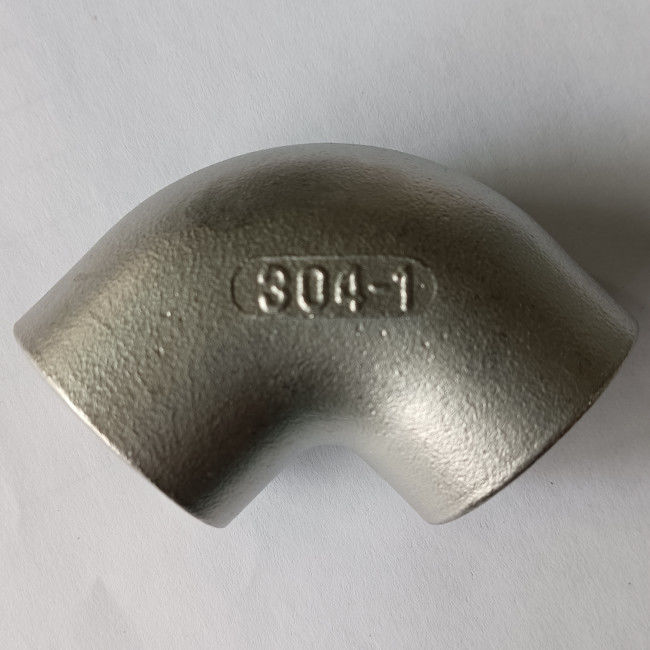

90DEG CL150のステンレス鋼の鋳造物付属品AISI 304Lのソケットの溶接の肘
  • 90DEG CL150のステンレス鋼の鋳造物付属品AISI 304Lのソケットの溶接の肘
90DEG CL150のステンレス鋼の鋳造物付属品AISI 304Lのソケットの溶接の肘

90DEG CL150のステンレス鋼の鋳造物付属品AISI 304Lのソケットの溶接の肘

起源の場所 中国
ブランド名 KASUGAI
証明 ISO-9001; PED; AD 2000
モデル番号 AISI 304 MSS SP-304 SP-114 90DEG CL150 1"投げられたソケット溶接の肘
文書 製品説明書 PDF
製品詳細
製品名:
AISI 304 MSS SP-114 90DEG CL150 1"ステンレス鋼の投げられたソケット溶接90度の肘
サイズの範囲:
4"への1/8"
一致のタイプ:
ソケット溶接90度の肘
圧力クラス:
150
標準:
AISI 304/L
次元:
MSS SP-114-2018
ハイライト:

90DEGステンレス鋼の鋳造物付属品

,

304Lソケットの溶接の肘

,

ステンレス鋼の付属品AISI 304L

支払及び船積みの言葉
最小注文数量
交渉されるため
価格
PER BASE MATERIAL PRICE
パッケージの詳細
耐航性のあるパッキング
受渡し時間
1つの容器のための60日
支払条件
L / C、T/T
供給の能力
100トン/月
製品の説明

AISI 304 MSS SP-114 90DEG CL150のステンレス鋼の投げられたソケット溶接90度の肘



製品に関する情報

製品名 AISI 304 MSS SP-114 90DEG CL150のステンレス鋼の投げられたソケット溶接90度の肘
一致のタイプ ソケット溶接90oの肘
次元 MSS SP-114:2018年
サイズの範囲 4"への1/8"
圧力クラス クラス150
材料 AISI 304/L



標準及び材料:AISI 304/L

SAE/ANSI 304 （AISI 304）は最も入手しやすく、最も使用されたタイプのステンレス鋼である。それはまた18/8ステンレス鋼、A2ステンレス鋼（ISO 3506によって）、または304S15と言われる（英国工業規格によって）。これは非常に高い耐食性があることを事実上意味するオーステナイトのクロム ニッケルの合金である。それはまた非磁気で、熱処理によって堅くなることができない。AISI 304は非常に腐食性の環境に抗、比較的容易形づき、機械で造られ、溶接されたことができるので、広い応用範囲のために非常に普及している。



AISI 304/Lの化学成分（%）

等級 最高C Cr 最高Mn NI 最高P 最高S 最高Si
AISI 304 0.08 18~20 2 8~10.5 0.045 0.03 1
AISI 304L 0.03 18~20 2 8~12 0.045 0.03 1



AISI 304/Lの機械特性

機械特性 304 304L
硬度、Knoop 138 158
硬度、ロックウェルB 70 82
硬度、Vickers 129 159
最終的な引張強さ 505 MPa 564 MPa
引張強さ、収穫 215 MPa 210 MPa
壊れ目の延長 70% 58%
弾性係数 193~200 GPa 193~200 GPa
Charpyの影響 325 J 216J



SP-114はクラス150の投げられたソケット溶接の45/90度の肘、ティーおよび十字の寸法を測る。（インチで）

90DEG CL150のステンレス鋼の鋳造物付属品AISI 304Lのソケットの溶接の肘 0



NPS 中心に終りの肘、ティー及び十字 中心に終り45oの肘 ソケット穴（（min.の）/最高。） ソケットの深さ（b） （min.） 金属の厚さ（a） 外バンドDia. （min.） 完全な連結の長さ（min.） 帽子の高さ（min.） 平屋建家屋の帽子の厚さ（min.）
C SB SD G H W P G1
⅛ 0.81 0.69 0.420/0.440 0.32 0.09 0.75 1.00 0.68 0.09
¼ 0.81 0.69 0.555/0.575 0.32 0.09 0.84 1.00 0.68 0.09
⅜ 0.93 0.81 0.690/0.710 0.32 0.10 1.01 1.12 0.81 0.10
½ 1.12 0.87 0.855/0.875 0.32 0.10 1.20 1.38 0.93 0.12
¾ 1.31 1.00 1.065/1.085 0.37 0.12 1.46 1.50 1.06 0.13
1 1.50 1.12 1.330/1.350 0.44 0.13 1.77 1.62 1.31 0.15
1つの¼ 1.75 1.31 1.675/1.695 0.50 0.14 2.15 2.00 1.62 0.17
1つの½ 1.93 1.43 1.915/1.935 0.50 0.15 2.43 2.12 1.62 0.19
2 2.25 1.68 2.406/2.426 0.56 0.17 2.96 2.50 1.75 0.22
2 ½ 2.68 1.93 2.906/2.931 0.56 0.21 3.31 2.87 2.00 0.25
3 3.06 2.18 3.535/3.560 0.56 0.23 4.00 3.18 2.25 0.29
4 3.81 2.62 4.545/4.570 0.69 0.26 5.06 3.68 2.50 0.36


注:

  1. パターンはテーブルで与えられた金属の厚さの鋳造を作り出すように設計される。金属の厚さは決してテーブルで与えられた価値の90%よりより少しである。
  2. 糸の長さはバンドの幅を越えて伸びるかもしれない。但し、最低の金属の厚さ（G）は糸の端に維持されなければならない。
  3. 肋骨はセクション9.によって許可される。上でデッサンの適当な「外的な」破線は肋骨がどこに許可されるか示す。





札:

管付属品を投げなさい,

付属品を垂直にするSS,

ssの管継手
