| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO; PED |
| モデル番号 | AISI 304 MSS SP-114 CL150の鋳造ねじ六角頭のブッシュ |
| 文書 | 製品説明書 PDF |

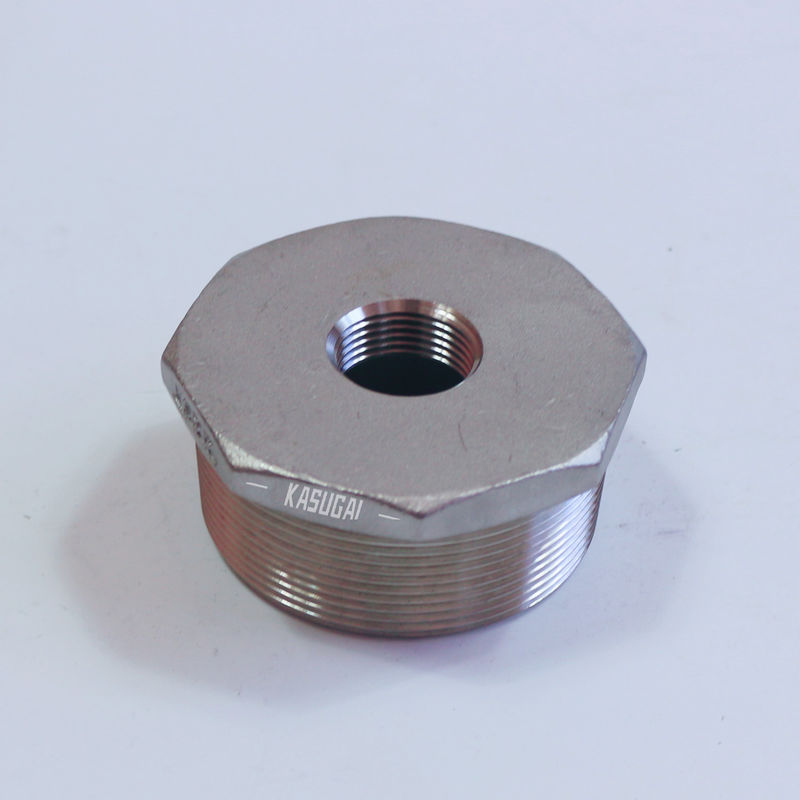

AISI 304 MSS SP-114 CL150のステンレス鋼の鋳造ねじ六角頭のブッシュ
製品に関する情報
| 製品名 | AISI 304 MSS SP-114 CL150のステンレス鋼の鋳造ねじ六角頭のブッシュ |
| 糸のタイプ | ASME B1.20.1 （NPT）、BS 21 （NSPT）、DIN2999/259 |
| 次元 | MSS SP-114 |
| サイズの範囲 | 4"への1/4" |
| 圧力クラス | クラス150 |
| 材料 | AISI 304/L |
標準及び材料:AISI 304L
SAE/ANSI 304 （AISI 304）は最も入手しやすく、最も使用されたタイプのステンレス鋼である。それはまた18/8ステンレス鋼、A2ステンレス鋼（ISO 3506によって）、または304S15と言われる（英国工業規格によって）。これは非常に高い耐食性があることを事実上意味するオーステナイトのクロム ニッケルの合金である。それはまた非磁気で、熱処理によって堅くなることができない。AISI 304は非常に腐食性の環境に抗、比較的容易形づき、機械で造られ、溶接されたことができるので、広い応用範囲のために非常に普及している。
AISI 304/Lの化学成分（%）
| 等級 | 最高C | Cr | 最高Mn | NI | 最高P | 最高S | 最高Si |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/Lの機械特性
| 機械特性 | 304 | 304L |
| 硬度、Knoop | 138 | 158 |
| 硬度、ロックウェルB | 70 | 82 |
| 硬度、Vickers | 129 | 159 |
| 最終的な引張強さ | 505 MPa | 564 MPa |
| 引張強さ、収穫 | 215 MPa | 210 MPa |
| 壊れ目の延長 | 70% | 58% |
| 弾性係数 | 193~200 GPa | 193~200 GPa |
| Charpyの影響 | 325 J | 216J |
クラス150の鋳造物の次元は通した六角頭のブッシュ（インチ）に
| NPS | 外的な糸（min.）の長さ0.16 | 内部糸（min.）の長さ | 頭部（min.）の高さ | 平たい箱（b）を渡るわずかな幅 |
| T | D | C | ||
| ¼の×の⅛ | 0.44 | 0.26 | 0.12 | ⅝ |
| ⅜の×の⅛ | 0.50 | 0.40 | 0.16 | 11/16（a） |
| ⅜の×の¼ | 0.50 | 0.40 | 0.16 | 11/16（a） |
| ½の×の⅛ | 0.56 | 0.26 | 0.19 | ⅞ |
| ½の×の¼ | 0.56 | 0.40 | 0.19 | ⅞ |
| ½の×の⅜ | 0.56 | 0.41 | 0.19 | ⅞ |
| ¾の×の⅛ | 0.62 | 0.26 | 0.22 | 1 1/16の（a） |
| ¾の×の¼ | 0.62 | 0.40 | 0.22 | 1 1/16の（a） |
| ¾の×の⅜ | 0.62 | 0.41 | 0.22 | 1 1/16の（a） |
| ¾の×の½ | 0.62 | 0.53 | 0.22 | 1 1/16の（a） |
| 1つの×の⅛ | 0.75 | 0.26 | 0.25 | 1つの⅜ |
| 1つの×の¼ | 0.75 | 0.40 | 0.25 | 1つの⅜ |
| 1つの×の⅜ | 0.75 | 0.41 | 0.25 | 1つの⅜ |
| 1つの×の½ | 0.75 | 0.53 | 0.25 | 1つの⅜ |
| 1つの×の¾ | 0.75 | 0.55 | 0.25 | 1つの⅜ |
| 1つの¼の×の¼ | 0.81 | 0.40 | 0.28 | 1つの¾ |
| 1つの¼の×の⅜ | 0.81 | 0.41 | 0.28 | 1つの¾ |
| 1つの¼の×の½ | 0.81 | 0.53 | 0.28 | 1つの¾ |
| 1つの¼の×の¾ | 0.81 | 0.55 | 0.28 | 1つの¾ |
| 1つの¼ ×1 | 0.81 | 0.68 | 0.28 | 1つの¾ |
| 1つの½の×の¼ | 0.81 | 0.40 | 0.31 | 2 |
| 1つの½の×の⅜ | 0.81 | 0.41 | 0.31 | 2 |
| 1つの½の×の½ | 0.81 | 0.53 | 0.31 | 2 |
| 1つの½の×の¾ | 0.81 | 0.55 | 0.31 | 2 |
| 1つの½ ×1 | 0.81 | 0.68 | 0.31 | 2 |
| 1つの½ ×1の¼ | 0.81 | 0.71 | 0.31 | 2 |
| 2つの×の¼ | 0.88 | 0.40 | 0.34 | 2 ½ |
| 2つの×の⅜ | 0.88 | 0.41 | 0.34 | 2 ½ |
| 2つの×の½ | 0.88 | 0.53 | 0.34 | 2 ½ |
| 2つの×の¾ | 0.88 | 0.55 | 0.34 | 2 ½ |
| 2 ×1 | 0.88 | 0.68 | 0.34 | 2 ½ |
| 2 ×1 ¼ | 0.88 | 0.71 | 0.34 | 2 ½ |
| 2 ×1 ½ | 0.88 | 0.72 | 0.34 | 2 ½ |
| 2つの½の×の½ | 1.06 | 0.53 | 0.38 | 3 |
| 2つの½の×の¾ | 1.06 | 0.55 | 0.38 | 3 |
| 2 ½ ×1 | 1.06 | 0.68 | 0.38 | 3 |
| 2 ½ ×1の¼ | 1.06 | 0.71 | 0.38 | 3 |
| 2 ½ ×1の½ | 1.06 | 0.72 | 0.38 | 3 |
| 2 ½ ×2 | 1.06 | 0.76 | 0.38 | 3 |
| 3つの×の½ | 1.12 | 0.53 | 0.41 | 3 ½ |
| 3つの×の¾ | 1.12 | 0.55 | 0.41 | 3 ½ |
| 3 ×1 | 1.12 | 0.68 | 0.41 | 3 ½ |
| 3 ×1 ¼ | 1.12 | 0.71 | 0.41 | 3 ½ |
| 3 ×1 ½ | 1.12 | 0.72 | 0.41 | 3 ½ |
| 3 ×2 | 1.12 | 0.76 | 0.41 | 3 ½ |
| 3 ×2 ½ | 1.12 | 1.14 | 0.41 | 3 ½ |
| 4 ×1 | 1.25 | 0.68 | 0.50 | 4 ⅝ |
| 4 ×1 ¼ | 1.25 | 0.71 | 0.50 | 4 ⅝ |
| 4 ×1 ½ | 1.25 | 0.72 | 0.50 | 4 ⅝ |
| 4 ×2 | 1.25 | 0.76 | 0.50 | 4 ⅝ |
| 4 ×2 ½ | 1.25 | 1.14 | 0.50 | 4 ⅝ |
| 4 ×3 | 1.25 | 1.20 | 0.50 | 4 ⅝ |
