製品詳細
起源の場所: 中国
ブランド名: KASUGAI
証明: ISO-9001; PED; AD 2000
モデル番号: AISI 304L DIN2618 ステンレス鋼ブランチサドル
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉される
価格: PER BASE MATERIAL PRICE
パッケージの詳細: 海上用梱包
受渡し時間: 1つの容器のための60日
支払条件: L/C,T/T
供給の能力: 月200トン
製品名: |
AISI 304L DIN2618 ブランチセール |
サイズ範囲: |
DN20～DN300 |
壁の厚さ: |
2.3mm～7.1mm |
基準: |
AISI 304/L EN1.4307 |
サイズ: |
DIN 2618 (新しい DIN EN10253-2) |
材料: |
ステンレス鋼 |
製品名: |
AISI 304L DIN2618 ブランチセール |
サイズ範囲: |
DN20～DN300 |
壁の厚さ: |
2.3mm～7.1mm |
基準: |
AISI 304/L EN1.4307 |
サイズ: |
DIN 2618 (新しい DIN EN10253-2) |
材料: |
ステンレス鋼 |

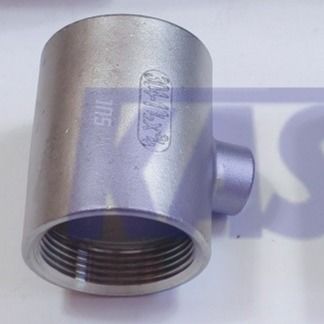

AISI 304L DIN2618 ステンレス鋼の枝のサドル
製品情報
ステンレス鋼の支線シール (stainless steel branch saddle) は,パイプ自体に切断する必要なく,既存のパイプラインに支線接続を作成するために使用されるパイプフィッティングの一種である.このフィッティングは,通常,メインパイプラインに溶接またはクランプするように設計されています,より小さなパイプまたはチューブを接続するための支線出口を提供します.
耐腐蝕性,耐久性,清潔性が不可欠な様々な産業で一般的に使用されています. 例えば食品加工,化学加工,医薬品水処理について
| 製品名 | AISI 304L DIN2618 ステンレス鋼の枝のサドル |
| サイズ範囲 | DN20からDN300 |
| 壁の厚さ | 2.3mmから7.1mm |
| 基準 | AISI 304/L/EN14307 |
| 圧力クラス | |
| 製造基準 | DIN EN10253-2 (旧DIN2618) |
| 原産地 | 中国 |
標準と材料:AISI 304L
SAE/ANSI 304 (AISI 304) は,最も広く利用可能で使用されている不?? 鋼の種類である.また,18/8不?? 鋼,A2不?? 鋼 (ISO 3506に従って),または304S15 (イギリス標準に従って)これはオウステニチス型クロムニッケル合金で,実質的に非常に高い耐腐蝕性を持っていることを意味します.また,磁性でないため,熱処理によって硬化することはできません.AISI 304 は,非常に腐食性の高い環境に耐えることができ,形作られることもあります.機械加工や溶接が比較的簡単で,幅広い用途で非常に人気があります.
AISI 304/L 化学成分 (%)
| グレード | C,最大 | C.C. | Mn,最大 | ニ | P,最大 | S,最大 | そう,最大 |
| AISI 304 | 0.08 | 18~20 | 2 | 8〜105 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/L 機械特性
| メカニカルプロパティ | 304 | 304L |
| 硬さ,ノップ | 138 | 158 |
| 硬さ ロックウェルB | 70 | 82 |
| 硬さ ヴィッカース | 129 | 159 |
| 張力強さ 最高 | 505 MPa | 564 MPa |
| 張力強さ,出力 | 215 MPa | 210 MPa |
| 断裂時の伸縮 | 70% | 58% |
| 弾力度モジュール | 193~200 GPa | 193~200 GPa |
| チャルピー 影響 | 325 J | 216J |
DIN2618 (ミリ) の分岐座の寸法
| DN | d1 (mm) | s (mm) | h (mm) | 体重 (kg) |
| 20 | 26.9 | 2.3 | 30 | 0.06 |
| 25 | 33.7 | 2.6 | 30 | 0.09 |
| 32 | 42.4 | 2.6 | 35 | 0.13 |
| 40 | 48.3 | 2.6 | 40 | 0.21 |
| 50 | 60.3 | 2.6 | 45 | 0.27 |
| 65 | 76.1 | 2.9 | 50 | 0.45 |
| 80 | 88.9 | 3.2 | 60 | 0.70 |
| 100 | 114.3 | 3.6 | 65 | 1.20 |
| 125 | 139.7 | 4.0 | 85 | 2.10 |
| 150 | 168.3 | 4.5 | 100 | 2.90 |
| 200 | 219.1 | 6.3 | 135 | 6.40 |
| 250 | 273.0 | 6.3 | 150 | 9.80 |
| 300 | 323.9 | 7.1 | 175 | 17.20 |
