通された管付属品ASME B16.11の継ぎ目が無い高圧ソケットの溶接

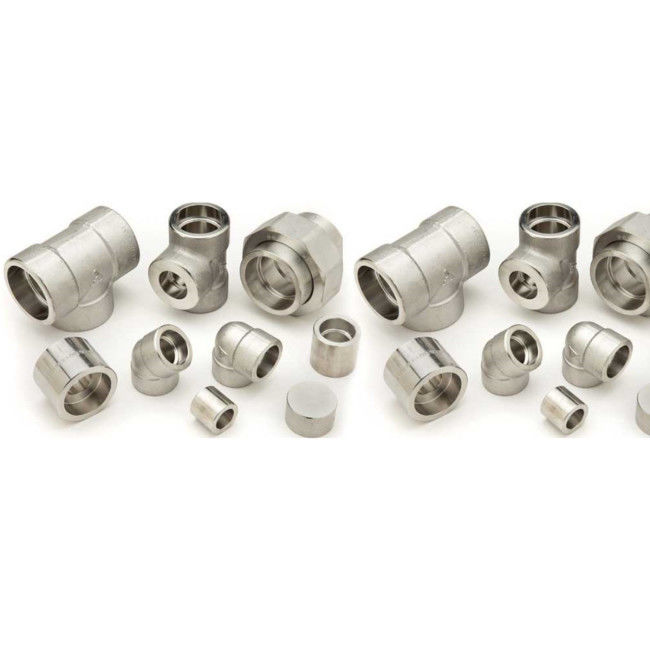

ASME B16.11のステンレス鋼の高圧ソケットの溶接及び通された付属品

ASME B16.11の標準は造られた付属品のための評価、次元、許容、印および材料条件を、ソケット溶接および通されてカバーする。通された付属品は圧力評価で利用できる分類する2000年、3000、および6000を;ソケットの溶接の付属品は圧力評価で利用できる分類する3000、6000、および9000を。通常、付属品は両方とも1/8の″からの4 ″を通してサイズ（NPS）で利用できる。ASME B16.11のソケット溶接の付属品は90°肘、45°肘、十字、ティー、カップリング、半分のカップリング、主任、帽子および対句のプロダクト形態で供給することができる;ASME B16.11が通る間、付属品は90°肘、45°肘、十字、ティー、通りの肘、カップリング、主任、帽子、対句、プラグおよびブッシュのプロダクト形態で供給することができる。

ASME B16.11は材料から付属品を鍛造材、棒、継ぎ目が無い管、または継ぎ目が無い管状プロダクトから成っている成っていることができる造った。これらの材料はASTMの指定A234、A403、A420、A815、またはB366、またはASTMの造る指定A105、A182、A350、B462、またはB564のWPの継ぎ目が無い建築材のための条件に合致する。ティー、肘および十字は棒在庫から直接機械で造られない。ASME B16.11の通されたおよびソケット溶接の付属品は小さいサイズでなされ、高い圧力温度の評価がある。それらは高圧蒸気のために主に使用される。

製品に関する情報:

タイプの端関係:溶接する及び通るソケット

ASME B16.11はソケット溶接の端および通された端のソケット溶接の端、通された端、または組合せと付属品を供給されるかもしれない造った。

通された（THD）端

結合の管のための通された端関係はねじ込み式接続方式と一般に言われる。管の操業の終わりに切られて先を細くされた溝がねじで締められた付属品およびねじで締められた管は付属品の溶接か他の永久的な平均なしで容易に組み立てることができる。ASME B16.11は付属品に持っているASME B1.20.1に従って男性または女性である糸を通した。雄ネジは付属品の外側に女性糸は付属品の内部に切られるが、切られる。通された付属品が通された管によって組み立てられると同時に、管の短い長さは付属品に引出される。この関係は糸約束と呼ばれる。

ソケットの溶接（SW）端

ASME B16.11のソケットの溶接の付属品が付いている管を組み立てるとき、管は溶接する前の付属品に挿入される。ソケット溶接の中で付属品は管は付属品に余りに深く挿入されることを防ぐつばである。管の短い量はソケット溶接関係がなされるとき失われる。溶接がなされる前に、配管工はつばを離れて溶接施工方法の間に熱拡張を考慮に入れるために管をおよそ1/8の″支持する。ソケット溶接関係に使用した管は明白な端と準備される。管が切口の正方形、または垂直へ、中央長軸であることを明白な端（PE）は意味する。
