| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | ASTM A403 MSS SP-97 Sockolet |
| 文書 | 製品説明書 PDF |

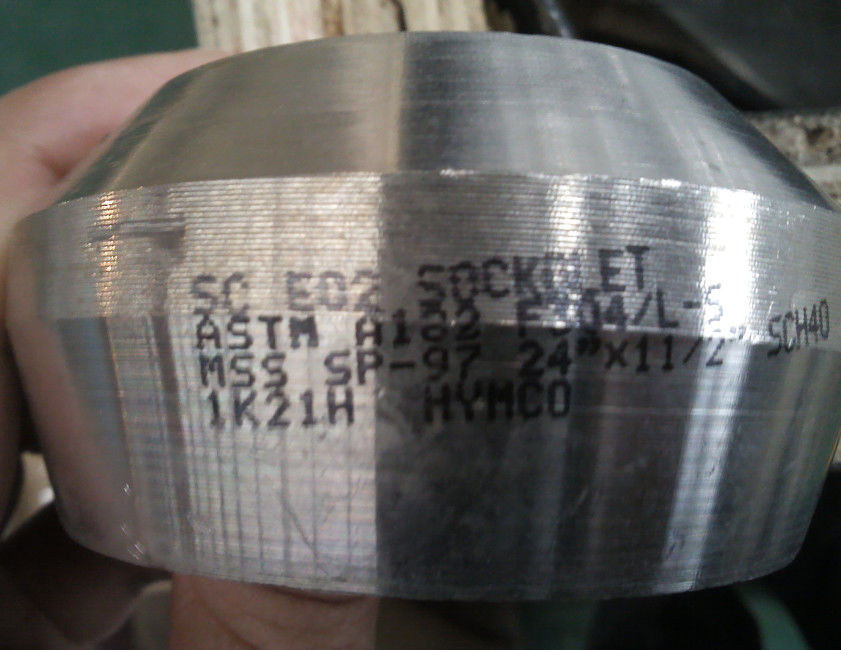

ASTM A403 WP304/L WP316/L WP310S WP321 MSS SP-97 Sockolet
Sockoletは90度の分岐のためにそしてソケットの溶接の関係によって動かされた管に接続される枝管によって許す。それは減少のティーに機能で類似しているが、ティーよりもむしろソケットの形にあるより小さい分岐がある。それらは炭素鋼、ステンレス鋼、または黄銅のような材料から成り、管を通って運ばれる液体の圧力そして温度に抗するように設計されている。Sockoletsは2つのサイズで利用できる:「サイズ」および「減少のサイズ」。肉付けの溶接が枝管およびSockoletの枝側面を接続するのに使用されている。
| 製品名 | ASTM A403 MSS SP-97 Sockolet |
| サイズの範囲 | 48"への1/2」 |
| 壁厚さ | Sch10S Sch20 STD Sch40 XS Sch80 |
| 圧力クラス | CL 3000LBSのCL 6000LBSのCL 9000LBS |
| 標準 | ASTM A403 |
| 等級 | WP304/L WP316/L WP310S WP321 |
| 製造の標準 | ASME B16.11 Sockolets、MSS SP-97 |
MSS SP-97 Sockolet次元
| 正常な管サイズ | B | C | D | E | |
| 1/2の″ | 25.4 | 35.71 | 23.01 | 15.8 | 14.28 |
| 3/4の″ | 26.98 | 43.65 | 29.36 | 20.93 | 14.28 |
| 1つの″ | 33.33 | 50.8 | 36.51 | 26.64 | 19.84 |
| 1つの1/4の″ | 33.33 | 65.08 | 44.45 | 35.05 | 19.05 |
| 1つの1/2の″ | 34.92 | 72.23 | 50.8 | 40.89 | 19.05 |
| 2 ″ | 38.1 | 88.1 | 65.08 | 52.5 | 20.63 |
| 2 1/2の″ | 39.68 | 103.18 | 76.2 | 62.71 | 19.05 |
| 3 ″ | 44.45 | 122.23 | 93.66 | 77.93 | 23.81 |
| 3 1/2の″ | 42.86 | 136.52 | 112.71 | 90.12 | 17.46 |
| 4 ″ | 47.62 | 151.6 | 120.65 | 102.26 | 26.98 |
| 5 ″ | 66.67 | 185.73 | 141.28 | 128.19 | 34.13 |
| 6 ″ | 69.85 | 219.07 | 169.86 | 154.05 | 35.71 |
| 1/2の″ | 31.75 | 43.65 | 19.05 | 11.84 | 22.22 |
| 3/4の″ | 36.51 | 49.6 | 25.4 | 15.6 | 22.22 |
| 1つの″ | 39.68 | 61.91 | 33.33 | 20.7 | 23.81 |
| 1つの1/4の″ | 41.27 | 69.05 | 38.1 | 29.46 | 20.63 |
| 1つの1/2の″ | 42.86 | 82.55 | 49.21 | 33.99 | 22.22 |
| 2 ″ | 52.38 | 102.39 | 69.85 | 42.9 | 30.16 |
材料の化学成分
ASTM A403のステンレス鋼の管付属品は造られるの材料を示し、圧力管のためのオーステナイトのステンレス製の付属品を転がした。共通の等級はWP304/L、WP316/L.である。それらは企業、エネルギー変換の植物等の設計として多くの分野に使用することができる。
| 等級A | 構成（%） | |||||||||
| 等級WP | UNSの指定 | C | Mn | P | S | Si | NI | Cr | Mo | チタニウム |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | ﹍ | ﹍ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | ﹍ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | ﹍ | G |
注:
（﹍が）エリプシス テーブルで現われる一方、条件がないし、要素はのために分析されるか、または報告される必要がある
窒素のための分析の方法は購入者と製造業者間の一致の問題である
コロンビウム0.10-0.30%;バナジウム0.10-0.30%。
小さい直径か薄い壁、または両方のために、多くの引くパスが要求されるところに、カーボン最大0.04%は等級TP304LおよびTP316Lで必要である。小さい外径の管はそれらのと0.500in以下定義される。（23.7mm）それらとして外径そして軽い壁の管で0.049in以下。（1.24mm）平均壁厚さで
