| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | ASTM A234 WPB B16.9の等しいティー |
| 文書 | 製品説明書 PDF |

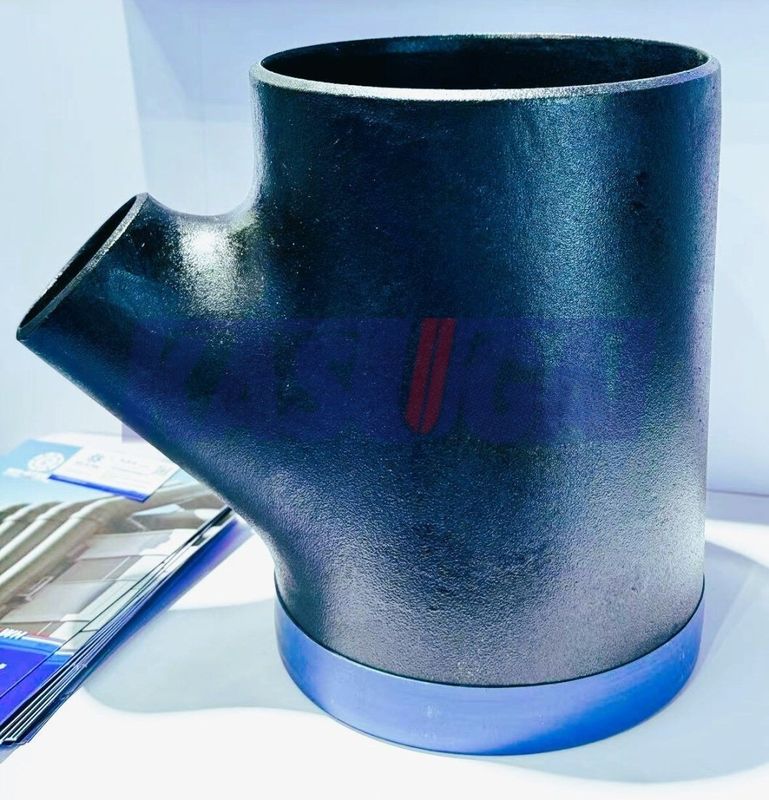

ASTM A234 WPB B16.9 パイプシステム用炭素鋼側
- 炭素鋼の横軸は,通常,溶接接続のために設計され,強く信頼性の高い関節を提供します.
- 溶接により,管道システムに堅牢で漏れのない組み立てが保証されます.
応用:
- 炭素鋼の横軸は,様々な産業および商業用パイプシステムに広く使用されています.
- 石油・ガスパイプライン
- 化学加工工場
- 発電設備
- HVACシステム
- 水と排水処理施設
機能性:
- 横側では,通常45度または90度という角度で2本のパイプを接続できます.
- 1本のパイプは走行,そして他のパイプは枝です.
- この配置は,通常,主管から分岐して二次管路を作るために使用されます.
製品情報
| 製品名 | ASTM A234 WPB B16.9 炭素鋼等式 |
| サイズ範囲 | 1/2 〜 48 |
| 壁の厚さ | Sch20S から Sch80S |
| 基準 |
ASTM A234 |
| グレード | WPB |
| 製造基準 |
ASME B169 |
| コーティング | 黒いプライマールコーティング,熱浸しガルバニゼーション,亜鉛フラックコーティング (電気ガルバニゼーション),防腐油またはラックコーティング. |
ASTM A234 WPB 同等のサイズ
| NPS (インチ) | デイアの外で ベベルで | 中から端まで | |
| 過剰摂取 | 実行 (C) | 脱出口 (M) | |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1 1/4 | 42.2 | 48 | 48 |
| 1 1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2 1/2 | 73 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3 1/2 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.1 | 216 | 216 |
| 12 | 323.9 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.2 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
ASTM A234 WPB 化学成分 (%)
| グレード | C について | ミニ | P | S | そうだ | C.C. | モー | ニ | クー | V |
| WPB | ≤0.30 | 0.29-160 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 |
*ASTM A234 Gr. WPBでは,熱分析と次の式に基づいて,炭素相当 (C.E.) は0を超えない.50C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. C.E.値は試験報告に記載しなければならない.
*ASTM A234 WPB フィッティングは,棒やプレートから製造され,最大0.35の炭素を含み,鍛造から製造され,最低0.35の炭素と最大0.35のシリコンを含み,最小限を含まない.
*指定された炭素最大値を下回る0.01%の減少ごとに,指定された最大値を超えたマングネスの0.06%の増加が最大1.65%まで許容されます.
*銅,ニッケル,クロム,モリブデン の 合計 は 1.00% を 超え ない
