| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | ASTM A234 WPB B16.9 L/R 90度の肘 |
| 文書 | 製品説明書 PDF |

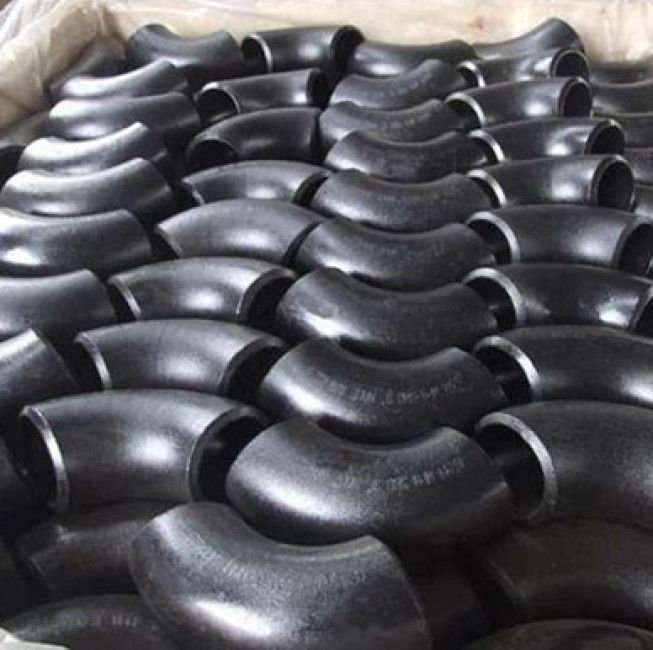

ASTM A234 WPB B16.9 L/Rの炭素鋼のバット溶接90度の肘
炭素鋼の管付属品は22.5度の肘の炭素鋼が配管フレームワークでその上に利用されるけれども方向、少なからず90°または45°角度の変わるために割り当てるように管か管を接続するのに利用される共通の種類のCSの付属品であることができる肘で突く。炭素鋼の肘は炭素鋼の管の管の方向を変える金属の付属品である。関係は通り、溶接される。角度で分けられて、45 °があり、90°の180 °はまた他の設計の必要性に加えて、最も一般的な3 60 °および他の異常な角度の肘を含んでいる。肘材料は鋳鉄、ステンレス鋼、合金鋼、可鍛性鉄、炭素鋼、非鉄金属およびプラスチックである。管への関係は次のとおりである:直接溶接の（共通方法）フランジの関係、熱い溶解の関係、electrofusionの関係、ねじ込み式接続方式およびソケットの関係。工程に従ってに分かれることができる:溶接の肘、肘を押し、肘を、投げる肘等押す。炭素鋼の肘は一種の炭素鋼の管付属品である。
炭素鋼の肘は長い半径の肘および短い半径の肘に分けることができる湾曲の半径に最初に分けられる。ずっと半径の肘は外の直径に管、ieの湾曲の同輩の半径を1.5倍のR = 1.5D示す。短い半径の肘は湾曲の半径が管の外の直径と等しいことを、ie R = 1.0D意味する。（Dは肘の直径であり、Rは湾曲の半径である。Dはまた折目の点では表現することができる。）17のレベルが圧力評価によってあれば、米国の管のと同じ標準は次のとおりである:Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXSは、最も一般的のSTDおよびXSである。肘の角度に従って、45°肘、90°肘および180°肘がある。
製品に関する情報
| 製品名 | ASTM A234 WPB B16.9 L/Rの炭素鋼のバット溶接90度の肘 |
| サイズの範囲 | 48"への1/2」 |
| 壁厚さ | Sch5SへのXXS |
| 標準 | ASTM A234 |
| 等級 | WPB |
| 製造の標準 | ASME B16.9 |
ASME B16.9 L/Rの肘次元
ASME B16.9の肘は管が方向を変えるとき使用される。肘は出て来ることができたり回ったり、またはあらゆる角度中間左に曲がったり、訂正する。長い半径（L/R）肘はインチの単位の1.5 x NPSに匹敵する1.5D半径の中心に終り次元の肘を表示する。ASME B16.9の標準的な長い半径の肘は流れ方向変更の角度に従って90°および45°として更に分類することができる。
| NPS | O.D mm インチ | mm インチ |
| 1/2 | 21.3 0.84 | 38 1.50 |
| 3/4 | 26.7 1.05 | 38 1.50 |
| 1 | 33.4 1.32 | 38 1.50 |
| 1-1/4 | 42.2 1.66 | 48 1.88 |
| 1-1/2 | 48.3 1.90 | 57 2.25 |
| 2 | 60.3 2.38 | 76 3.00 |
| 2-1/2 | 73.0 2.88 | 95 3.75 |
| 3 | 88.9 3.50 | 114 4.50 |
| 3-1/2 | 101.6 4.00 | 133 5.25 |
| 4 | 114.3 4.50 | 152 6.00 |
| 5 | 141.3 5.56 | 190 7.50 |
| 6 | 168.3 6.62 | 229 9.00 |
| 8 | 219.1 8.62 | 305 12.00 |
| 10 | 273.0 10.75 | 381 15.00 |
| 12 | 323.8 12.75 | 457 18.00 |
| 14 | 355.6 14.00 | 533 21.00 |
| 16 | 406.4 16.00 | 610 24.00 |
| 18 | 457.0 18.00 | 686 27.00 |
| 20 | 508.0 20.00 | 762 30.00 |
| 22 | 559.0 22.00 | 838 33.00 |
| 24 | 610.0 24.00 | 914 36.00 |
| 26 | 660.0 26.00 | 991 39.00 |
| 28 | 711.0 28.00 | 1067 42.00 |
| 30 | 762.0 30.00 | 1143 45.00 |
| 32 | 813.0 32.00 | 1219 48.00 |
| 34 | 864.0 34.00 | 1295 51.00 |
| 36 | 914.0 36.00 | 1372 54.00 |
| 38 | 965.0 38.00 | 1448 57.00 |
| 40 | 1016.0 40.00 | 1524 60.00 |
| 42 | 1067.0 42.00 | 1600 63.00 |
| 44 | 1118.0 44.00 | 1676 66.00 |
| 46 | 1168.0 46.00 | 1753 69.00 |
| 48 | 1219.0 48.00 | 1829 72.00 |
*NPS:わずかな管のサイズ;O.D:斜角の外径;:端中心に、90 degは肘で突く;。
