製品詳細
起源の場所: 中国
ブランド名: Kasugai
モデル番号: ASTM A234 WPB B16.9の帽子
文書: 製品説明書 PDF
支払及び船積みの言葉
最小注文数量: 交渉可能
価格: 交渉可能
パッケージの詳細: 耐航性のあるPackng
受渡し時間: 30 - 60仕事日
支払条件: L / C、T/T
供給の能力: 1ヶ月あたりの500トン
適用: |
管付属品/管継手 |
関係: |
溶接される//ソケットの溶接通った |
材料: |
炭素鋼 |
圧力評価: |
クラス3000/6000/9000 |
形: |
付属品 |
標準: |
ASME/ANSI |
適用: |
管付属品/管継手 |
関係: |
溶接される//ソケットの溶接通った |
材料: |
炭素鋼 |
圧力評価: |
クラス3000/6000/9000 |
形: |
付属品 |
標準: |
ASME/ANSI |

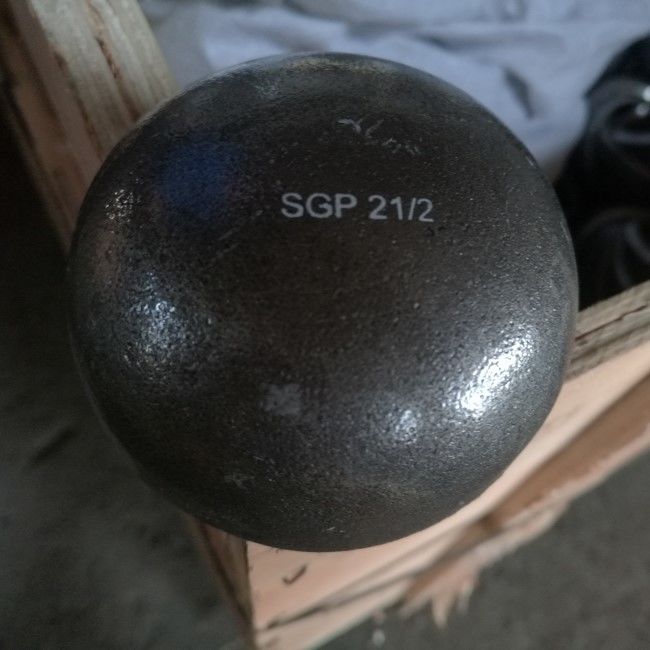

ASTM A234 Gr. WPB ASME B16.9の炭素鋼のエンド キャップ
帽子はシステムの管の密封の圧力容器か端を簡単にする付属品である。彼らはまた管端とASTM A234 WPBの帽子が管の極度な端で使用されるので言われる。帽子は、正しく付けられたときleak-proofシーリングを提供する。管か圧力容器を密封するのに複数の産業部門がこれらの付属品を使用する間。またASTM A234 WPBの管の帽子が水を運ぶラインの管の空気ブロックの存在を、特に除去するのに使用されるかもしれない。多くの場合、外力によってそれらが変形させるか、または欠かれて得ることから管の端を保護するのに使用されている。さらに、バット溶接A234 WPBのエンド キャップの使用は管または管の中の内部糸の損傷を防ぐことができる。
製品に関する情報
| 製品名 | ASTM A234 Gr. WPB ASME B16.9の炭素鋼のエンド キャップ |
| サイズの範囲 | 48"への1/2」 |
| 壁厚さ | SGP STD SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
| 標準 | ASTM A234 |
| 等級 | WPB |
| 製造の標準 | ASME B16.9 MSS-SP-43 |
| コーティング | さびなく黒いオイルまたは熱い電流を通された、透明なオイル |
ASTM A234 WPB B16.9のエンド キャップ次元（mm）
帽子が管の開放端を密封するのに使用されている。工学の配管で、帽子は端にASME B16.9に従って溶接され、管の操業の長さ次元に含まれている必要はない作った。
| NPS | O.D mm インチ |
E [ノート（1）] mm インチ |
E mm インチ |
E1 [ノート（2）] mm インチ |
| 1/2 | 21.3 0.84 |
25 1.00 |
4.57 0.18 |
25 1.00 |
| 3/4 | 26.7 1.05 |
25 1.00 |
3.81 0.15 |
25 1.00 |
| 1 | 33.4 1.32 |
38 1.50 |
4.57 0.18 |
38 1.50 |
| 1-1/4 | 42.2 1.66 |
38 1.50 |
4.83 0.19 |
38 1.50 |
| 1-1/2 | 48.3 1.90 |
38 1.50 |
5.08 0.20 |
38 1.50 |
| 2 | 60.3 2.38 |
38 1.50 |
5.59 0.22 |
44 1.75 |
| 2-1/2 | 73.0 2.88 |
38 1.50 |
7.00 0.28 |
51 2.00 |
| 3 | 88.9 3.50 |
51 2.00 |
7.62 0.30 |
64 2.50 |
| 3-1/2 | 101.6 4.00 |
64 2.50 |
8.13 0.32 |
76 3.00 |
| 4 | 114.3 4.50 |
64 2.50 |
8.64 0.34 |
76 3.00 |
| 5 | 141.3 5.56 |
76 3.00 |
9.65 0.38 |
89 3.50 |
| 6 | 168.3 6.62 |
89 3.50 |
10.92 0.43 |
102 4.00 |
| 8 | 219.1 8.62 |
102 4.00 |
12.70 0.50 |
127 5.00 |
| 10 | 273.0 10.75 |
127 5.00 |
12.70 0.50 |
152 6.00 |
| 12 | 323.8 12.75 |
152 6.00 |
12.70 0.50 |
178 7.00 |
| 14 | 355.6 14.00 |
165 6.00 |
12.70 0.50 |
191 7.50 |
| 16 | 406.4 16.00 |
178 7.00 |
12.70 0.50 |
203 8.00 |
| 18 | 457.0 18.00 |
203 8.00 |
12.70 0.50 |
229 9.00 |
| 20 | 508.0 20.00 |
229 9.00 |
12.70 0.50 |
254 10.00 |
| 22 | 559.0 22.00 |
254 10.00 |
12.70 0.50 |
254 10.00 |
| 24 | 610.0 24.00 |
267 10.50 |
12.70 0.50 |
305 12.00 |
| 26 | 660.0 26.00 |
267 10.50 |
… | … |
| 28 | 711.0 28.00 |
267 10.50 |
… | … |
| 30 | 762.0 30.00 |
267 10.50 |
… | … |
| 32 | 813.0 32.00 |
267 10.50 |
… | … |
| 34 | 864.0 34.00 |
267 10.50 |
… | … |
| 36 | 914.0 36.00 |
267 10.50 |
… | … |
| 38 | 965.0 38.00 |
305 12.00 |
… | … |
| 40 | 1016.0 40.00 |
305 12.00 |
… | … |
| 42 | 1067.0 42.00 |
305 12.00 |
… | … |
| 44 | 1118.0 44.00 |
343 13.50 |
… | … |
| 46 | 1168.0 46.00 |
343 13.50 |
… | … |
| 48 | 1219.0 48.00 |
343 13.50 |
… | … |
*NPS:わずかな管のサイズ;O.D:斜角の外径;E:長さ[ノート（1）];E1:長さのための壁厚さの制限;E:長さ[ノート（2）]。
ASTM A234 WPBの帽子の化学成分（%）
| 等級 | C | Mn | P | S | Si | Cr | Mo | NI | CU | V | Nb |
| WPB | ≤0.30 | 0.29-1.60 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0.02 |
*For ASTM A234 Gr. WPBの石炭相当量（C.E.）は、熱分析および次の方式に基づいて、0.50より大きくない。C.E. = C + Mn/6 + （Cr + Mo + V）/5 + （NI + CUの）/15。C.E.の価値はテスト レポートで報告される。
棒か版からなされる*ASTM A234 WPBの付属品はおよび0.35の最高カーボンおよび0.35最高のケイ素があるかもしれない鍛造材から最低無しで作った0.35の最高カーボンを備えるかもしれない。
*Forは最大1.65%まで指定カーボン最高の下の0.01%の各減少、指定最高の上の0.06%のマンガンの増加、許可される。
銅、ニッケル、クロムおよびモリブデンの*Theの合計は1.00%を超過しない
