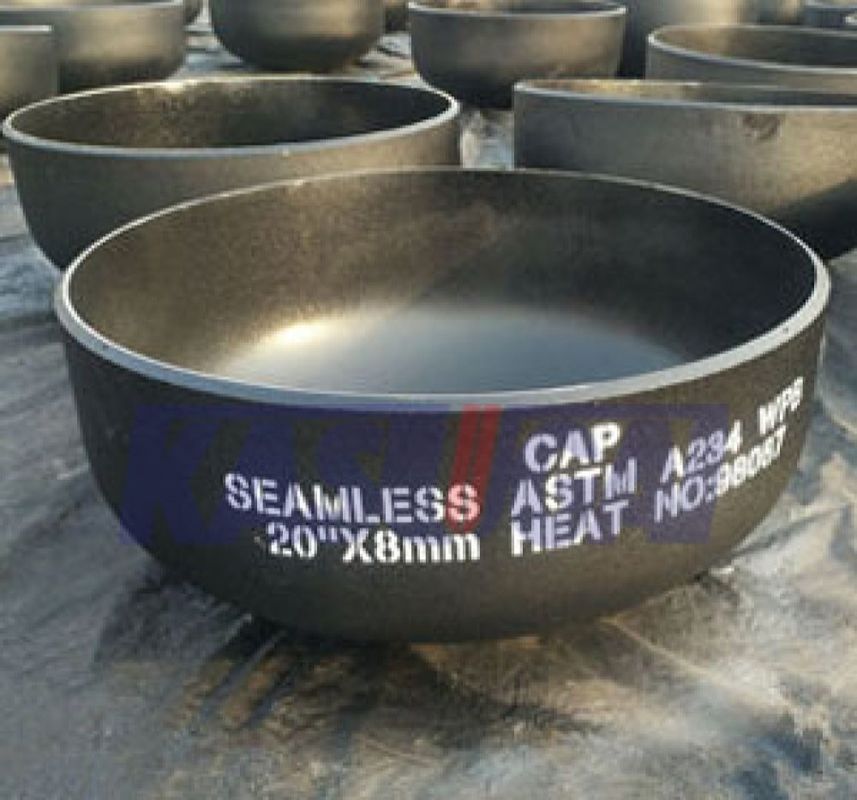

ASTM A234 Gr. WPB ASME B16.9 炭素鋼の端蓋
溶接炭素鋼端蓋 (Welded Carbon Steel End Cap) は,パイプの端を閉めるために使用されるパイプフィッティングの一種である.パイプシステム内のラインの端を遮断するためにパイプに溶接される.
端蓋は,通常,耐久性があり,耐久性のある材料で,耐久性や耐腐蝕性があるため,パイプシステムで一般的に使用されます.
溶接された炭素鋼の端蓋は,異なるパイプ直径と仕様に対応するさまざまなサイズで利用できます.
製品情報
| 製品名 | 炭素鋼の端蓋 |
| サイズ範囲 | 1/2 〜 48 |
| 壁の厚さ | SGP STD SCH5S SCH10S SCH40S SCH80S SCH160S XS XXS |
| 基準 | ASTM A234 |
| グレード | WPB |
| 製造基準 | ASME B16.9 MSS-SP-43 |
| コーティング | 防腐黒油または熱く電圧された透明油 |
応用:
管道システム: 管の端をしっかりと閉じなければならない場合,端蓋は様々な産業やアプリケーションで使用されます.
圧力と温度: 中程度の高圧および高温条件での適用に適しています.
ASTM A234 WPB B16.9 端蓋の寸法 (mm)
カップは,パイプの開いた端を密封するために使用される.パイプ工学では,ASME B16 に準拠して製造されたキャップである.パイプの走行の長さの次元に含まれていない必要があります..
| NPS | 過剰摂取 mm インチ |
E [注釈 (1) ] mm インチ |
E について mm インチ |
E について1[注釈 (2) ] mm インチ |
| 1/2 | 21.3 0.84 |
25 1.00 |
4.57 0.18 |
25 1.00 |
| 3/4 | 26.7 1.05 |
25 1.00 |
3.81 0.15 |
25 1.00 |
| 1 | 33.4 1.32 |
38 1.50 |
4.57 0.18 |
38 1.50 |
| 1 - 1 / 4 | 42.2 1.66 |
38 1.50 |
4.83 0.19 |
38 1.50 |
| 1 2 3 4 4 4 4 5 5 6 6 6 6 7 7 7 | 48.3 1.90 |
38 1.50 |
5.08 0.20 |
38 1.50 |
| 2 | 60.3 2.38 |
38 1.50 |
5.59 0.22 |
44 1.75 |
| 2 2/2 | 73.0 2.88 |
38 1.50 |
7.00 0.28 |
51 2.00 |
| 3 | 88.9 3.50 |
51 2.00 |
7.62 0.30 |
64 2.50 |
| 3-1/2 | 101.6 4.00 |
64 2.50 |
8.13 0.32 |
76 3.00 |
| 4 | 114.3 4.50 |
64 2.50 |
8.64 0.34 |
76 3.00 |
| 5 | 141.3 5.56 |
76 3.00 |
9.65 0.38 |
89 3.50 |
| 6 | 168.3 6.62 |
89 3.50 |
10.92 0.43 |
102 4.00 |
| 8 | 219.1 8.62 |
102 4.00 |
12.70 0.50 |
127 5.00 |
| 10 | 273.0 10.75 |
127 5.00 |
12.70 0.50 |
152 6.00 |
| 12 | 323.8 12.75 |
152 6.00 |
12.70 0.50 |
178 7.00 |
| 14 | 355.6 14.00 |
165 6.00 |
12.70 0.50 |
191 7.50 |
| 16 | 406.4 16.00 |
178 7.00 |
12.70 0.50 |
203 8.00 |
| 18 | 457.0 18.00 |
203 8.00 |
12.70 0.50 |
229 9.00 |
| 20 | 508.0 20.00 |
229 9.00 |
12.70 0.50 |
254 10.00 |
| 22 | 559.0 22.00 |
254 10.00 |
12.70 0.50 |
254 10.00 |
| 24 | 610.0 24.00 |
267 10.50 |
12.70 0.50 |
305 12.00 |
| 26 | 660.0 26.00 |
267 10.50 |
... ほら | ... ほら |
| 28 | 711.0 28.00 |
267 10.50 |
... ほら | ... ほら |
| 30 | 762.0 30.00 |
267 10.50 |
... ほら | ... ほら |
| 32 | 813.0 32.00 |
267 10.50 |
... ほら | ... ほら |
| 34 | 864.0 34.00 |
267 10.50 |
... ほら | ... ほら |
| 36 | 914.0 36.00 |
267 10.50 |
... ほら | ... ほら |
| 38 | 965.0 38.00 |
305 12.00 |
... ほら | ... ほら |
| 40 | 1016.0 40.00 |
305 12.00 |
... ほら | ... ほら |
| 42 | 1067.0 42.00 |
305 12.00 |
... ほら | ... ほら |
| 44 | 1118.0 44.00 |
343 13.50 |
... ほら | ... ほら |
| 46 | 1168.0 46.00 |
343 13.50 |
... ほら | ... ほら |
| 48 | 1219.0 48.00 |
343 13.50 |
... ほら | ... ほら |
*NPS:ノミナルパイプサイズ;O.D:ベベルの外径;E:長さ[注釈 (※1)];E1:長さの壁厚さを制限する;E:長さ[注釈 (※2)].
ASTM A234 WPB CAP 化学成分 (%)
| グレード | C について | ミニ | P | S | そうだ | C.C. | モー | ニ | クー | V | Nb |
| WPB | ≤0.30 | 0.29 - 160 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0.02 |
*ASTM A234 Gr. WPBでは,熱分析と次の式に基づいて,炭素等価 (C.E.) は0を超えてはならない.50C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. C.E.値は試験報告に記載しなければならない.
*ASTM A234 WPB フィッティングは,棒やプレートから製造され,最大0.35の炭素を含み,鋳造から製造され,最低0.35の炭素と最大0.35のシリコンを含み,最小限を含まない.
*指定された炭素最大値を下回る0.01%の減量ごとに,指定された最大値を下回る0.06%のマンガン増加が最大1.65%まで許容されます.
*銅,ニッケル,クロム,モリブデン の 合計 は 1.00% を 超え ない
