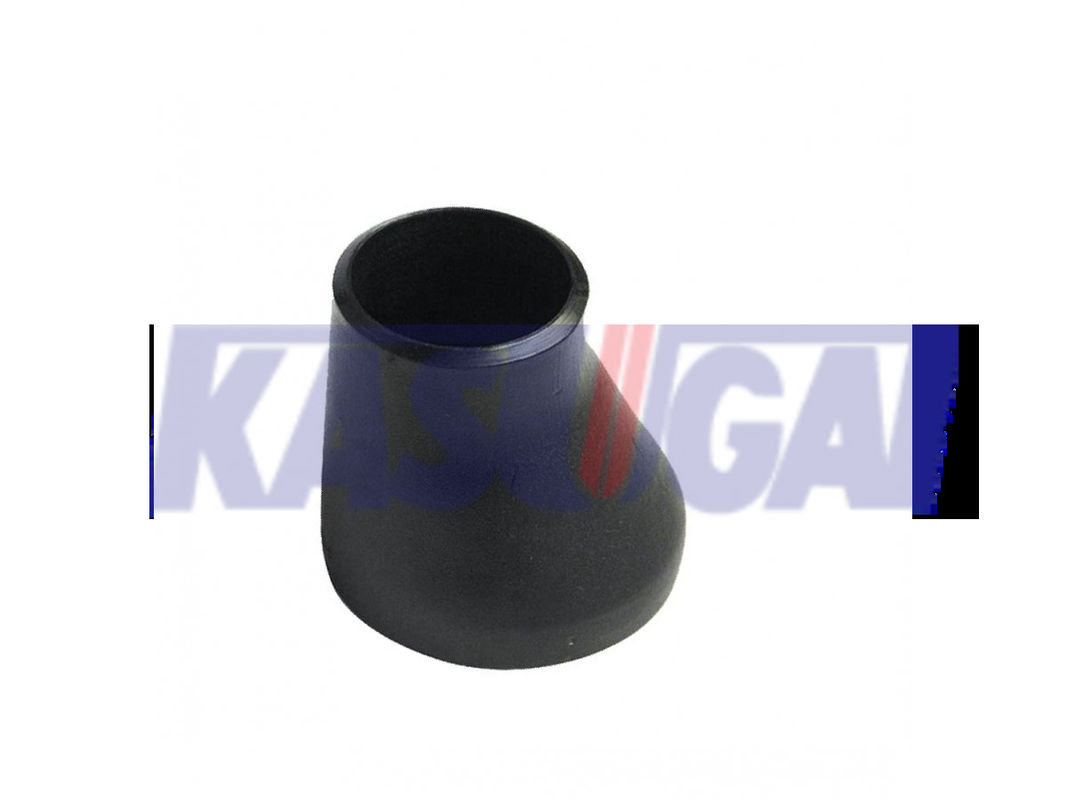

ASTM A234 Gr. WPB ASME B16.9 炭酸鋼 エキセントリック 減速器
炭素鋼の異常減圧器とは,異なる直径のパイプを2つ接続するために使用されるパイプフィッティングの一種で,そのパイプの中央線が並べられていない.
- エクセントリック・リドクサーは,通常ASTM A234 WPBやASME B16などの規格に準拠する炭素鋼で作られています.9.
- 炭素鋼は高強度,耐久性,耐腐蝕性があります
- 炭素鋼の異常減速器の寸法と許容量は,ASME B16のような確立された基準に従います.9.
- これは,他のパイプ部品との互換性とシステムに適したフィットメントを保証します.
- エクセントリック・リデュッサーの 2 つのパイプ接続の 中央線が一致していないので,オフセットが生成されます.
- このオフセットは,不間断な流量経路を維持しながら,異なるパイプサイズ間のシムな移行を可能にします.
についてASTM A234 エクセントリック 減速器管の長さの反対側がパイプに平行に保たれている.特定の場所での調整と操作を容易にする. A234 エクセントリック・リドクサーは,同心型と同様に有効であるが,需要においてより具体的である.SCH 40 WPB リドクサーは,表40の名目パイプサイズを示している.WPB同心縮小器は,圧力の急激な変化がシステムに損傷を与えるパイプに使用されるASTM A234 WPB縮小器の特別なバージョンです.
ASTM A234 WPB B16.9 コンセントリック/エクセントリック 減速器の寸法 (mm)
縮小器は,パイプ設計者がパイプの直径を縮小したいときにしばしば使用されます.ASME B16で利用可能な標準縮小器には2つのスタイルがあります.9: 集中型 共通の中央線を持つ; 偏向型 減速器 偏向型 中央線を持つ.
| NPS | 過剰摂取 mm インチ |
過剰摂取 mm インチ |
H mm インチ |
| 3/4 × 1/2 | 26.7 1.05 |
21.3 0.84 |
38 1.50 |
| 3/4 × 3/8 | 26.7 1.05 |
17.3 0.68 |
38 1.50 |
| 1 x 3/4 | 33.4 1.32 |
26.7 1.05 |
51 2.00 |
| 1 x 1/2 | 33.4 1.32 |
21.3 0.84 |
51 2.00 |
| 1 - 4 × 1 | 42.2 1.66 |
33.4 1.32 |
51 2.00 |
| 1 - 4 × 3 - 4 | 42.2 1.66 |
26.7 1.05 |
51 2.00 |
| 1 - 4 × 1 - 5 | 42.2 1.66 |
21.3 0.84 |
51 2.00 |
| 1 - 1/2 × 1 - 1/4 | 48.3 1.90 |
42.2 1.66 |
64 2.50 |
| 1 - 2 × 1 | 48.3 1.90 |
33.4 1.32 |
64 2.50 |
| 1 1/2 x 3/4 | 48.3 1.90 |
26.7 1.05 |
64 2.50 |
| 1 - 1/2 × 1/2 | 48.3 1.90 |
21.3 0.84 |
64 2.50 |
| 2 × 1-1/2 | 60.3 2.38 |
48.3 1.90 |
76 3.00 |
| 2 × 1-1/4 | 60.3 2.38 |
42.2 1.66 |
76 3.00 |
| 2 × 1 | 60.3 2.38 |
33.4 1.32 |
76 3.00 |
| 2×3/4 | 60.3 2.38 |
26.7 1.05 |
76 3.00 |
| 2/2 × 2 | 73.0 2.88 |
60.3 2.38 |
89 3.50 |
| 2/2 × 1-1/2 | 73.0 2.88 |
48.3 1.90 |
89 3.50 |
| 2/2 × 1-1/4 | 73.0 2.88 |
42.2 1.66 |
89 3.50 |
| 2/2 × 1 | 73.0 2.88 |
33.4 1.32 |
89 3.50 |
| 3 × 2/2 | 88.9 3.50 |
73.0 2.88 |
89 3.50 |
| 3 × 2 | 88.9 3.50 |
60.3 2.38 |
89 3.50 |
| 3 x 1-1/2 | 88.9 3.50 |
48.3 1.90 |
89 3.50 |
| 3 x 1-1/4 | 88.9 3.50 |
42.2 1.66 |
89 3.50 |
| 3-1/2 × 3 | 101.6 4.00 |
88.9 3.50 |
102 4.00 |
| 3-1/2 × 2-1/2 | 101.6 4.00 |
73.0 2.88 |
102 4.00 |
| 3-1/2 × 2 | 101.6 4.00 |
60.3 2.38 |
102 4.00 |
| 3-1/2 × 1-1/2 | 101.6 4.00 |
48.3 1.90 |
102 4.00 |
| 3-1/2 × 1-1/4 | 101.6 4.00 |
42.2 1.66 |
102 4.00 |
| 4 × 3 1/2 | 114.3 4.50 |
101.6 4.00 |
102 4.00 |
| 4 × 3 | 114.3 4.50 |
88.9 3.50 |
102 4.00 |
| 4 x 2-1/2 | 114.3 4.50 |
73.0 2.88 |
102 4.00 |
| 4 × 2 | 114.3 4.50 |
60.3 2.38 |
102 4.00 |
| 4 x 1-1/2 | 114.3 4.50 |
48.3 1.90 |
102 4.00 |
| 5 × 4 | 141.3 5.56 |
114.3 4.50 |
127 5.00 |
| 5 x 3-1/2 | 141.3 5.56 |
101.6 4.00 |
127 5.00 |
| 5 × 3 | 141.3 5.56 |
88.9 3.50 |
127 5.00 |
| 5 × 2-1/2 | 141.3 5.56 |
73.0 2.88 |
127 5.00 |
| 5 × 2 | 141.3 5.56 |
60.3 2.38 |
127 5.00 |
| 6 × 5 | 168.3 6.62 |
141.3 5.56 |
140 5.50 |
| 6 × 4 | 168.3 6.62 |
114.3 4.50 |
140 5.50 |
| 6 x 3 1/2 | 168.3 6.62 |
101.6 4.00 |
140 5.50 |
| 6 × 3 | 168.3 6.62 |
88.9 3.50 |
140 5.50 |
| 6 x 2-1/2 | 168.3 6.62 |
73.0 2.88 |
140 5.50 |
| 8 × 6 | 219.1 8.62 |
168.3 6.62 |
152 6.00 |
| 8 × 5 | 219.1 8.62 |
141.3 5.56 |
152 6.00 |
| 8 × 4 | 219.1 8.62 |
114.3 4.50 |
152 6.00 |
| 8 x 3-1/2 | 219.1 8.62 |
101.6 4.00 |
152 6.00 |
| 10 × 8 | 273.0 10.75 |
219.1 8.62 |
178 7.00 |
| 10 × 6 | 273.0 10.75 |
168.3 6.62 |
178 7.00 |
| 10 × 5 | 273.0 10.75 |
141.3 5.56 |
178 7.00 |
| 10 × 4 | 273.0 10.75 |
114.3 4.50 |
178 7.00 |
| 12 × 10 | 323.8 12.75 |
273.0 10.75 |
203 8.00 |
| 12 × 8 | 323.8 12.75 |
219.1 8.62 |
203 8.00 |
| 12 × 6 | 323.8 12.75 |
168.3 6.62 |
203 8.00 |
| 12 × 5 | 323.8 12.75 |
141.3 5.56 |
203 8.00 |
| 14 × 12 | 355.6 14.00 |
323.8 12.75 |
330 13.00 |
| 14 × 10 | 355.6 14.00 |
273.0 10.75 |
330 13.00 |
| 14 × 8 | 355.6 14.00 |
219.1 8.62 |
330 13.00 |
| 14 × 6 | 355.6 14.00 |
168.3 6.62 |
330 13.00 |
| 16 × 14 | 406.4 16.00 |
355.6 14.00 |
356 14.00 |
| 16 × 12 | 406.4 16.00 |
323.8 12.75 |
356 14.00 |
| 16 × 10 | 406.4 16.00 |
273.0 10.75 |
356 14.00 |
| 16 × 8 | 406.4 16.00 |
219.1 8.62 |
356 14.00 |
| 18 × 16 | 457 18.00 |
406.4 16.00 |
381 15.00 |
| 18 × 14 | 457 18.00 |
355.6 14.00 |
381 15.00 |
| 18 × 12 | 457 18.00 |
323.8 12.75 |
381 15.00 |
| 18 × 10 | 457 18.00 |
273.0 10.75 |
381 15.00 |
| 20 × 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 × 16 | 508 20.00 |
406.4 16.00 |
508 20.00 |
| 20 × 14 | 508 20.00 |
355.6 14.00 |
508 20.00 |
| 20 × 12 | 508 20.00 |
323.8 12.75 |
508 20.00 |
| 22 × 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 × 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 × 16 | 559 22.00 |
406.4 16.00 |
508 20.00 |
| 22 × 14 | 559 22.00 |
355.6 14.00 |
508 20.00 |
| 24 × 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 × 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 × 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 × 16 | 610 24.00 |
406.4 16.00 |
508 20.00 |
| 26 × 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 × 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 × 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 × 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 × 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 × 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 × 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 × 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 × 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 × 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 × 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 × 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 × 30 | 813 32.00 |
762 30.00 |
610 24.00 |
| 32 × 28 | 813 32.00 |
711 28.00 |
610 24.00 |
| 32 × 26 | 813 32.00 |
660 26.00 |
610 24.00 |
| 32 × 24 | 813 32.00 |
610 24.00 |
610 24.00 |
| 34 × 32 | 864 34.00 |
813 32.00 |
610 24.00 |
| 34 × 30 | 864 34.00 |
762 30.00 |
610 24.00 |
| 34 × 26 | 864 34.00 |
660 26.00 |
610 24.00 |
| 34 × 24 | 864 34.00 |
610 24.00 |
610 24.00 |
| 36 × 34 | 914 36.00 |
864 34.00 |
610 24.00 |
| 36 × 32 | 914 36.00 |
813 32.00 |
610 24.00 |
| 36 × 30 | 914 36.00 |
762 30.00 |
610 24.00 |
| 36 × 26 | 914 36.00 |
660 26.00 |
610 24.00 |
| 36 × 24 | 914 36.00 |
610 24.00 |
610 24.00 |
| 38 × 36 | 965 38.00 |
914 36.00 |
610 24.00 |
| 38 × 34 | 965 38.00 |
864 34.00 |
610 24.00 |
| 38 × 32 | 965 38.00 |
813 32.00 |
610 24.00 |
| 38 × 30 | 965 38.00 |
762 30.00 |
610 24.00 |
| 38 × 28 | 965 38.00 |
711 28.00 |
610 24.00 |
| 38 × 26 | 965 38.00 |
660 26.00 |
610 24.00 |
| 40 × 38 | 1016 40.00 |
965 38.00 |
610 24.00 |
| 40 × 36 | 1016 40.00 |
914 36.00 |
610 24.00 |
| 40 × 34 | 1016 40.00 |
864 34.00 |
610 24.00 |
| 40 × 32 | 1016 40.00 |
813 32.00 |
610 24.00 |
| 40 x 30 | 1016 40.00 |
762 30.00 |
610 24.00 |
| 42 × 40 | 1067 42.00 |
1016 40.00 |
610 24.00 |
| 42 × 38 | 1067 42.00 |
965 38.00 |
610 24.00 |
| 42 × 36 | 1067 42.00 |
914 36.00 |
610 24.00 |
| 42 × 34 | 1067 42.00 |
864 34.00 |
610 24.00 |
| 42 × 32 | 1067 42.00 |
813 32.00 |
610 24.00 |
| 42 × 30 | 1067 42.00 |
711 28.00 |
610 24.00 |
| 44 × 42 | 1118 44.00 |
1067 42.00 |
610 24.00 |
| 44 × 40 | 1118 44.00 |
1016 40.00 |
610 24.00 |
| 44 × 38 | 1118 44.00 |
965 38.00 |
610 24.00 |
| 44 × 36 | 1118 44.00 |
914 36.00 |
610 24.00 |
| 46 × 44 | 1168 46.00 |
1118 44.00 |
711 28.00 |
| 46 × 42 | 1168 46.00 |
1067 42.00 |
711 28.00 |
| 46 × 40 | 1168 46.00 |
1016 40.00 |
711 28.00 |
| 46 × 38 | 1168 46.00 |
965 38.00 |
711 28.00 |
| 48 × 46 | 1219 48.00 |
1168 46.00 |
711 28.00 |
| 48 × 44 | 1219 48.00 |
1118 44.00 |
711 28.00 |
| 48 × 42 | 1219 48.00 |
1067 42.00 |
711 28.00 |
| 48 × 40 | 1219 48.00 |
1016 40.00 |
711 28.00 |
*NPS:名目パイプサイズ;O.D L:ベベルの外方直径,大きな端;O.D S:ベベルの外方直径,小さな端;H:センターから端.
ASTM A234 WPB CAP 化学成分 (%)
| グレード | C について | ミニ | P | S | そうだ | C.C. | モー | ニ | クー | V | Nb |
| WPB | ≤0.30 | 0.29 - 160 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0.02 |
*ASTM A234 Gr. WPBでは,熱分析と次の式に基づいて,炭素相当 (C.E.) は0を超えない.50C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. C.E.値は試験報告に記載しなければならない.
*ASTM A234 WPB フィッティングは,棒やプレートから製造され,最大0.35の炭素を含み,鍛造から製造され,最低0.35の炭素と最大0.35のシリコンを含み,最小限を含まない.
*指定された炭素最大値を下回る0.01%の減少ごとに,指定された最大値を超えたマングネスの0.06%の増加が最大1.65%まで許容されます.
*銅,ニッケル,クロム,モリブデン の合計は1.00%を超えない
