| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | ASTM A234 WPB B16.9の風変りな減力剤 |
| 文書 | 製品説明書 PDF |

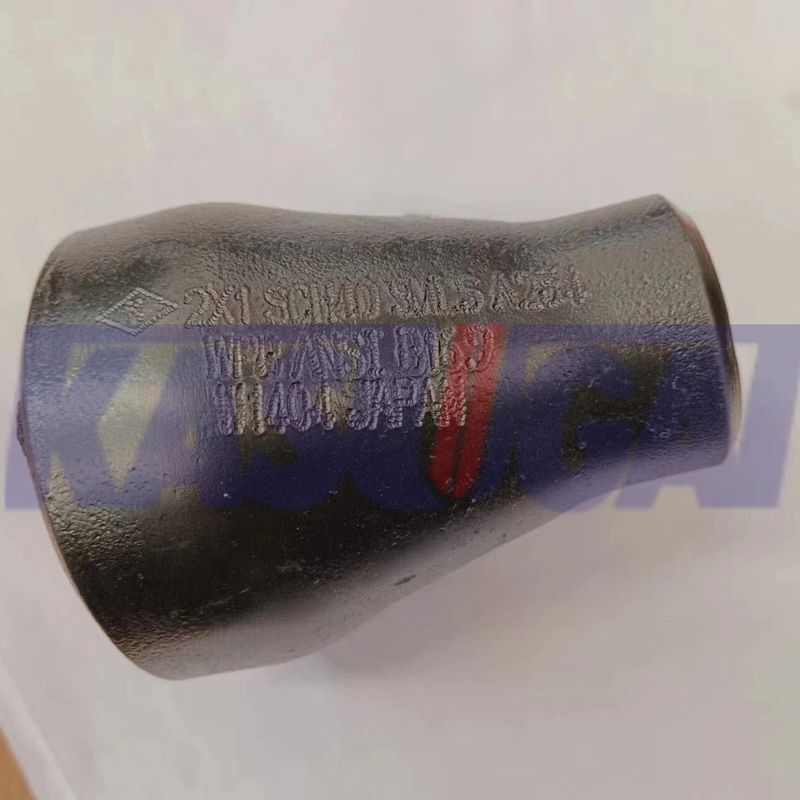

ASTM A234 Gr. WPB ASME B16.9 炭酸鋼 エキセントリック 減速器
ASTM A234 WPBは,高温管管用用炭素鋼フィッティングの材料仕様である.この規格は,溶接に適した鋳造炭素鋼と合金鋼のフィッティングに関する要件をカバーする.糸付きの接着とフレンズ付きの接着
エクセントリック・リデュッサー (excentric reducer) とは,異なる直径のパイプを2つ接続するために使用されるパイプフィッティングの一種で,そのパイプの中央線が並べられていない.エクセントリシティは,不間断の流れ経路を維持しながら,異なるパイプサイズ間のスムーズな移行を可能にする.
ASTM A234 WPB B16.9 エクセントリック・リドューサー
STM A234 WPB Reducerは,パイプシステム内の異なるサイズの2本のパイプを接続するために使用されます.A234 WPB 減圧器の片端は,大きな直径のパイプの直径に対応し,A234 集中式減圧器のもう片端は,小さな直径のパイプの直径に対応します..
エクセントリック・リデュッサーの特徴
1材料:ASTM A234 WPB炭素鋼で作られ,高強度と耐腐蝕性があります.
2尺寸規格:B16.9尺寸規格に準拠して製造され,他のパイプ部品との適正なフィットと互換性を保証する.
3エクセントリックデザイン:オフセットの中央線により,異なるパイプサイズ間の流通がスムーズに移行できます.
4溶接: 溶接接続に適し,強固で耐久性のある関節を提供します.
ASTM A234 WPB B16.9 コンセントリック/エクセントリック 減速器の寸法 (mm)
縮小器は,パイプ設計者がパイプの直径を縮小したいときにしばしば使用されます.ASME B16で利用可能な標準縮小器には2つのスタイルがあります.9: 集中型 共通の中央線を持つ; 偏向型 減速器 偏向型 中央線を持つ.
| NPS | 過剰摂取 mm インチ |
過剰摂取 mm インチ |
H mm インチ |
| 3/4 × 1/2 | 26.7 1.05 |
21.3 0.84 |
38 1.50 |
| 3/4 × 3/8 | 26.7 1.05 |
17.3 0.68 |
38 1.50 |
| 1 x 3/4 | 33.4 1.32 |
26.7 1.05 |
51 2.00 |
| 1 x 1/2 | 33.4 1.32 |
21.3 0.84 |
51 2.00 |
| 1 - 4 × 1 | 42.2 1.66 |
33.4 1.32 |
51 2.00 |
| 1 - 4 × 3 - 4 | 42.2 1.66 |
26.7 1.05 |
51 2.00 |
| 1 - 4 × 1 - 5 | 42.2 1.66 |
21.3 0.84 |
51 2.00 |
| 1 - 1/2 × 1 - 1/4 | 48.3 1.90 |
42.2 1.66 |
64 2.50 |
| 1 - 2 × 1 | 48.3 1.90 |
33.4 1.32 |
64 2.50 |
| 1 1/2 x 3/4 | 48.3 1.90 |
26.7 1.05 |
64 2.50 |
| 1 - 1/2 × 1/2 | 48.3 1.90 |
21.3 0.84 |
64 2.50 |
| 2 × 1-1/2 | 60.3 2.38 |
48.3 1.90 |
76 3.00 |
| 2 × 1-1/4 | 60.3 2.38 |
42.2 1.66 |
76 3.00 |
| 2 × 1 | 60.3 2.38 |
33.4 1.32 |
76 3.00 |
| 2×3/4 | 60.3 2.38 |
26.7 1.05 |
76 3.00 |
| 2/2 × 2 | 73.0 2.88 |
60.3 2.38 |
89 3.50 |
| 2/2 × 1-1/2 | 73.0 2.88 |
48.3 1.90 |
89 3.50 |
| 2/2 × 1-1/4 | 73.0 2.88 |
42.2 1.66 |
89 3.50 |
| 2/2 × 1 | 73.0 2.88 |
33.4 1.32 |
89 3.50 |
| 3 × 2/2 | 88.9 3.50 |
73.0 2.88 |
89 3.50 |
| 3 × 2 | 88.9 3.50 |
60.3 2.38 |
89 3.50 |
| 3 x 1-1/2 | 88.9 3.50 |
48.3 1.90 |
89 3.50 |
| 3 x 1-1/4 | 88.9 3.50 |
42.2 1.66 |
89 3.50 |
| 3-1/2 × 3 | 101.6 4.00 |
88.9 3.50 |
102 4.00 |
| 3-1/2 × 2-1/2 | 101.6 4.00 |
73.0 2.88 |
102 4.00 |
| 3-1/2 × 2 | 101.6 4.00 |
60.3 2.38 |
102 4.00 |
| 3-1/2 × 1-1/2 | 101.6 4.00 |
48.3 1.90 |
102 4.00 |
| 3-1/2 × 1-1/4 | 101.6 4.00 |
42.2 1.66 |
102 4.00 |
| 4 × 3 1/2 | 114.3 4.50 |
101.6 4.00 |
102 4.00 |
| 4 × 3 | 114.3 4.50 |
88.9 3.50 |
102 4.00 |
| 4 x 2-1/2 | 114.3 4.50 |
73.0 2.88 |
102 4.00 |
| 4 × 2 | 114.3 4.50 |
60.3 2.38 |
102 4.00 |
| 4 x 1-1/2 | 114.3 4.50 |
48.3 1.90 |
102 4.00 |
| 5 × 4 | 141.3 5.56 |
114.3 4.50 |
127 5.00 |
| 5 x 3-1/2 | 141.3 5.56 |
101.6 4.00 |
127 5.00 |
| 5 × 3 | 141.3 5.56 |
88.9 3.50 |
127 5.00 |
| 5 × 2-1/2 | 141.3 5.56 |
73.0 2.88 |
127 5.00 |
| 5 × 2 | 141.3 5.56 |
60.3 2.38 |
127 5.00 |
| 6 × 5 | 168.3 6.62 |
141.3 5.56 |
140 5.50 |
| 6 × 4 | 168.3 6.62 |
114.3 4.50 |
140 5.50 |
| 6 x 3 1/2 | 168.3 6.62 |
101.6 4.00 |
140 5.50 |
| 6 × 3 | 168.3 6.62 |
88.9 3.50 |
140 5.50 |
| 6 x 2-1/2 | 168.3 6.62 |
73.0 2.88 |
140 5.50 |
| 8 × 6 | 219.1 8.62 |
168.3 6.62 |
152 6.00 |
| 8 × 5 | 219.1 8.62 |
141.3 5.56 |
152 6.00 |
| 8 × 4 | 219.1 8.62 |
114.3 4.50 |
152 6.00 |
| 8 x 3-1/2 | 219.1 8.62 |
101.6 4.00 |
152 6.00 |
| 10 × 8 | 273.0 10.75 |
219.1 8.62 |
178 7.00 |
| 10 × 6 | 273.0 10.75 |
168.3 6.62 |
178 7.00 |
| 10 × 5 | 273.0 10.75 |
141.3 5.56 |
178 7.00 |
| 10 × 4 | 273.0 10.75 |
114.3 4.50 |
178 7.00 |
| 12 × 10 | 323.8 12.75 |
273.0 10.75 |
203 8.00 |
| 12 × 8 | 323.8 12.75 |
219.1 8.62 |
203 8.00 |
| 12 × 6 | 323.8 12.75 |
168.3 6.62 |
203 8.00 |
| 12 × 5 | 323.8 12.75 |
141.3 5.56 |
203 8.00 |
| 14 × 12 | 355.6 14.00 |
323.8 12.75 |
330 13.00 |
| 14 × 10 | 355.6 14.00 |
273.0 10.75 |
330 13.00 |
| 14 × 8 | 355.6 14.00 |
219.1 8.62 |
330 13.00 |
| 14 × 6 | 355.6 14.00 |
168.3 6.62 |
330 13.00 |
| 16 × 14 | 406.4 16.00 |
355.6 14.00 |
356 14.00 |
| 16 × 12 | 406.4 16.00 |
323.8 12.75 |
356 14.00 |
| 16 × 10 | 406.4 16.00 |
273.0 10.75 |
356 14.00 |
| 16 × 8 | 406.4 16.00 |
219.1 8.62 |
356 14.00 |
| 18 × 16 | 457 18.00 |
406.4 16.00 |
381 15.00 |
| 18 × 14 | 457 18.00 |
355.6 14.00 |
381 15.00 |
| 18 × 12 | 457 18.00 |
323.8 12.75 |
381 15.00 |
| 18 × 10 | 457 18.00 |
273.0 10.75 |
381 15.00 |
| 20 × 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 × 16 | 508 20.00 |
406.4 16.00 |
508 20.00 |
| 20 × 14 | 508 20.00 |
355.6 14.00 |
508 20.00 |
| 20 × 12 | 508 20.00 |
323.8 12.75 |
508 20.00 |
| 22 × 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 × 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 × 16 | 559 22.00 |
406.4 16.00 |
508 20.00 |
| 22 × 14 | 559 22.00 |
355.6 14.00 |
508 20.00 |
| 24 × 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 × 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 × 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 × 16 | 610 24.00 |
406.4 16.00 |
508 20.00 |
| 26 × 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 × 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 × 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 × 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 × 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 × 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 × 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 × 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 × 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 × 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 × 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 × 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 × 30 | 813 32.00 |
762 30.00 |
610 24.00 |
| 32 × 28 | 813 32.00 |
711 28.00 |
610 24.00 |
| 32 × 26 | 813 32.00 |
660 26.00 |
610 24.00 |
| 32 × 24 | 813 32.00 |
610 24.00 |
610 24.00 |
| 34 × 32 | 864 34.00 |
813 32.00 |
610 24.00 |
| 34 × 30 | 864 34.00 |
762 30.00 |
610 24.00 |
| 34 × 26 | 864 34.00 |
660 26.00 |
610 24.00 |
| 34 × 24 | 864 34.00 |
610 24.00 |
610 24.00 |
| 36 × 34 | 914 36.00 |
864 34.00 |
610 24.00 |
| 36 × 32 | 914 36.00 |
813 32.00 |
610 24.00 |
| 36 × 30 | 914 36.00 |
762 30.00 |
610 24.00 |
| 36 × 26 | 914 36.00 |
660 26.00 |
610 24.00 |
| 36 × 24 | 914 36.00 |
610 24.00 |
610 24.00 |
| 38 × 36 | 965 38.00 |
914 36.00 |
610 24.00 |
| 38 × 34 | 965 38.00 |
864 34.00 |
610 24.00 |
| 38 × 32 | 965 38.00 |
813 32.00 |
610 24.00 |
| 38 × 30 | 965 38.00 |
762 30.00 |
610 24.00 |
| 38 × 28 | 965 38.00 |
711 28.00 |
610 24.00 |
| 38 × 26 | 965 38.00 |
660 26.00 |
610 24.00 |
| 40 × 38 | 1016 40.00 |
965 38.00 |
610 24.00 |
| 40 × 36 | 1016 40.00 |
914 36.00 |
610 24.00 |
| 40 × 34 | 1016 40.00 |
864 34.00 |
610 24.00 |
| 40 × 32 | 1016 40.00 |
813 32.00 |
610 24.00 |
| 40 x 30 | 1016 40.00 |
762 30.00 |
610 24.00 |
| 42 × 40 | 1067 42.00 |
1016 40.00 |
610 24.00 |
| 42 × 38 | 1067 42.00 |
965 38.00 |
610 24.00 |
| 42 × 36 | 1067 42.00 |
914 36.00 |
610 24.00 |
| 42 × 34 | 1067 42.00 |
864 34.00 |
610 24.00 |
| 42 × 32 | 1067 42.00 |
813 32.00 |
610 24.00 |
| 42 × 30 | 1067 42.00 |
711 28.00 |
610 24.00 |
| 44 × 42 | 1118 44.00 |
1067 42.00 |
610 24.00 |
| 44 × 40 | 1118 44.00 |
1016 40.00 |
610 24.00 |
| 44 × 38 | 1118 44.00 |
965 38.00 |
610 24.00 |
| 44 × 36 | 1118 44.00 |
914 36.00 |
610 24.00 |
| 46 × 44 | 1168 46.00 |
1118 44.00 |
711 28.00 |
| 46 × 42 | 1168 46.00 |
1067 42.00 |
711 28.00 |
| 46 × 40 | 1168 46.00 |
1016 40.00 |
711 28.00 |
| 46 × 38 | 1168 46.00 |
965 38.00 |
711 28.00 |
| 48 × 46 | 1219 48.00 |
1168 46.00 |
711 28.00 |
| 48 × 44 | 1219 48.00 |
1118 44.00 |
711 28.00 |
| 48 × 42 | 1219 48.00 |
1067 42.00 |
711 28.00 |
| 48 × 40 | 1219 48.00 |
1016 40.00 |
711 28.00 |
*NPS:名目パイプサイズ;O.D L:ベベルの外方直径,大きな端;O.D S:ベベルの外方直径,小さな端;H:センターから端.
ASTM A234 WPB CAP 化学成分 (%)
| グレード | C について | ミニ | P | S | そうだ | C.C. | モー | ニ | クー | V | Nb |
| WPB | ≤0.30 | 0.29 - 160 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0.02 |
*ASTM A234 Gr. WPBでは,熱分析と次の式に基づいて,炭素相当 (C.E.) は0を超えない.50C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. C.E.値は試験報告に記載しなければならない.
*ASTM A234 WPB フィッティングは,棒やプレートから製造され,最大0.35の炭素を含み,鍛造から製造され,最低0.35の炭素と最大0.35のシリコンを含み,最小限を含まない.
*指定された炭素最大値を下回る0.01%の減少ごとに,指定された最大値を超えたマングネスの0.06%の増加が最大1.65%まで許容されます.
*銅,ニッケル,クロム,モリブデン の合計は1.00%を超えない
