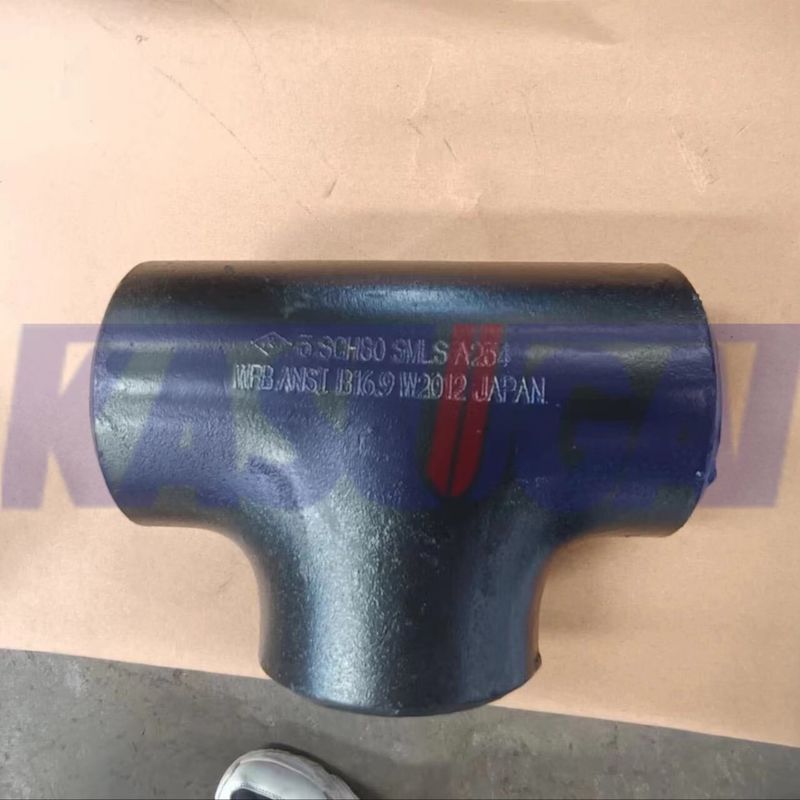

ASTM A234 WPB B16.9 炭素鋼等式
ASTM A234 WPB Teeは3つのパイプまたは他のフィッティングを接続する能力を持つ炭素鋼管のティです.
炭素鋼のフィッティングは,幅広いパイプシステムで一般的に使用されるパイプフィッティングです.
炭素鋼は優れた機械特性があり,高圧や負荷に耐えられる.石油やガスなどの様々な産業用用途に適しています.電力や機械
炭素鋼のフィッティングは,表面が電熱されたり塗られたりして,一般的な化学腐食と酸化に効果的に抵抗するために,特別な製造プロセスを経験します.
炭素鋼のフィッティングは, -20°Cから500°Cの温度に耐えることができる幅広い動作温度範囲を有し,様々な高温アプリケーションの要件を満たします.
製品情報
| 製品名 | ASTM A234 WPB B16.9 炭素鋼等式 |
| サイズ範囲 | 1/2 〜 48 |
| 壁の厚さ | Sch20S から Sch80S |
| 基準 | ASTM A234 |
| グレード | WPB |
| 製造基準 | ASME B169 |
| コーティング | 黒いプライマールコーティング,熱浸しガルバニゼーション,亜鉛フラックコーティング (電気ガルバニゼーション),防腐油またはラックコーティング. |
ASTM A234 WPB 同等のサイズ
| NPS (インチ) | デイアの外で ベベルで | 中から端まで | |
| 過剰摂取 | 実行 (C) | 脱出口 (M) | |
| 1/2 | 21.3 | 25 | 25 |
| 3/4 | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1 1/4 | 42.2 | 48 | 48 |
| 1 1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2 1/2 | 73 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3 1/2 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.1 | 216 | 216 |
| 12 | 323.9 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.2 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
ASTM A234 WPB 化学成分 (%)
| グレード | C について | ミニ | P | S | そうだ | C.C. | モー | ニ | クー | V |
| WPB | ≤0.30 | 0.29 - 160 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 |
*ASTM A234 Gr. WPBでは,熱分析と次の式に基づいて,炭素相当 (C.E.) は0を超えない.50C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. C.E.値は試験報告に記載しなければならない.
*ASTM A234 WPB フィッティングは,棒やプレートから製造され,最大0.35の炭素を含み,鍛造から製造され,最低0.35の炭素と最大0.35のシリコンを含み,最小限を含まない.
*指定された炭素最大値を下回る0.01%の減少ごとに,指定された最大値を超えたマングネスの0.06%の増加が最大1.65%まで許容されます.
*銅,ニッケル,クロム,モリブデン の合計は1.00%を超えない
