ASTM A182 F5 合金鋼の溶接首のフレンズ 合金鋼のフレンズ

ASTM A182 F5 ANSI B16.5/B16.47 合金鋼の溶接首のフレンズ

合金鋼の溶接用ネックフレンズ情報

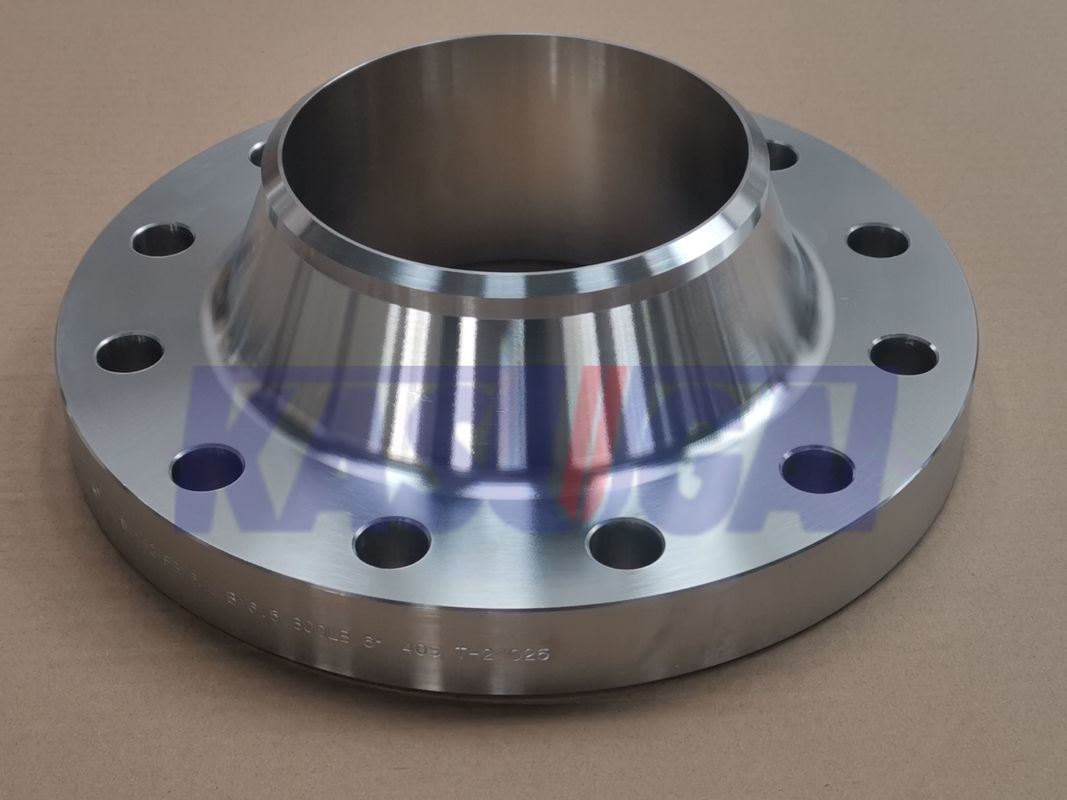

合金鋼の溶接首フランジは,合金鋼から作られる溶接首フランジの一種で,溶接首の設計が特徴である.

合金鋼の溶接首フレンズは,ASTM A182 F5,F9,F11,F22,またはF91などの様々な合金鋼グレードから作られています.合金鋼は高強度,優れた耐腐蝕性,温度耐性も向上しました高圧および高温環境での適用に適しています.

合金鋼の溶接首のフレンズは,小径から大径まで,様々なパイプサイズとシステム要件に対応するために,幅広いサイズで利用できます.

合金鋼の溶接首のフレンズは,小径から大径まで,様々なパイプサイズとシステム要件に対応するために,幅広いサイズで利用できます.

フレンジは,アプリケーション要件に応じて,Class 150,Class 300,Class 600など,特定の圧力を耐えるように設計されています.プレッシャーの評価は,フレンズの異なる動作圧力を処理する能力を決定.

合金鋼の溶接首フレンズは高温に耐える能力があり,高温を含むアプリケーションに適しています.

規格と材料:ASTM A182 F5

ASTM A182 F5合金フレンズの化学組成

ASTM A182 F5合金フレンズの機械特性

長い溶接首のフレンズs(LWN)

このフレンズタイプは,高ハブフレンズとみなされ,ストレスはパイプに転送され,フレンズの底部でのストレスの濃度を低下させるように作成されました.

長い溶接首フレンジは,主にドズル (熱井ドズルなど) として機能する圧力容器の構造に適用されます.圧迫容器に共通溶接首フランジを固定するLWN フレンジは,反対に,直接容器に固定され,したがって,統合的に強化されたノズルとして見ることができる.管からフレンズに溶接シームを作るのを避け,自己強化を提供します.

溶接首のフレンジを縮める

溶接首のフランジを縮小するとも呼ばれ,フランジ首は,より小さな直径のパイプに溶接する縮小直径を有する.

減量溶接首フランジは,パイプの直径を減らすために使用されます. 減量フランジ合体は,減量フランジと標準フランジで構成され,減量装置のように機能します..図"に示すように,標準フレンズBと接触する縮小用フレンズAの大きな端は,縮小用フレンズのサイズと呼ばれる.減速フレンジAの小さな端減量されるサイズとして知られる. 流れは小さいサイズから大きいサイズに移動する必要があります. 流れの方向が逆転した場合,激しい渦巻が起きる可能性があります.

2つの標準的な溶接首フレンズで管線を縮小するには,図2の図のように追加の縮小器を使用しなければならない.この配置の総長は2L+Hである.図1に示されているように,縮小用フレンズ合体のL+Mよりもはるかに長い縮小フレンズの使用は,混雑した状況で効果的にスペースを節約できる.実際には,縮小フレンズは,スペースが限られた施設で最も頻繁に使用されます.

圧力・温度評価

ASME B16.5とASME B16.47の両方で,ASTM A182 F5鋼の圧力温度評価を規定している.これは,摂氏度の温度でPSI単位で最大許容される工作計圧である.. 資料表はクラスに分かれています:ASME B16.5フレンズはクラス150,300,400,600,900,1500,2500で利用できます.ASME B16.47シリーズAはクラス150,300,400,600,900で利用できます.そしてASME B16.47Bシリーズは,75,150,300,400,600,900クラスで入手可能である.

製造プロセス
