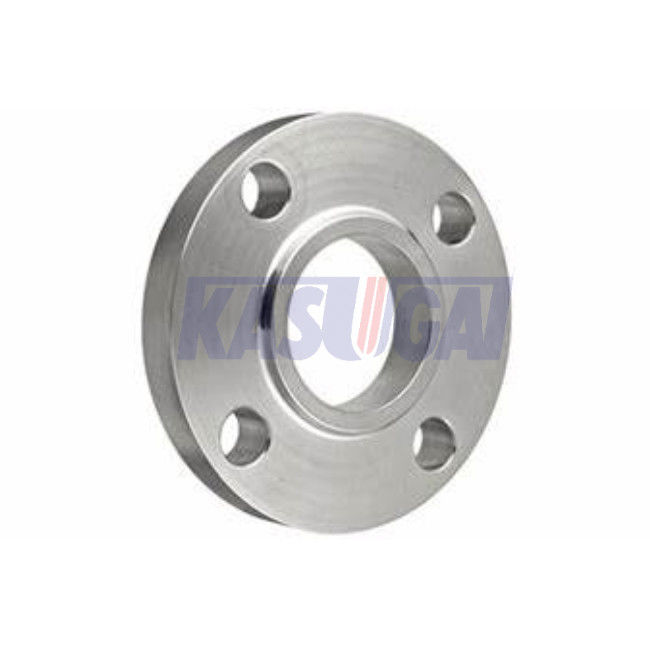

ASTM A182 F11 ANSI B16.5/B16.47の合金鋼のスリップオンのフランジ
製品に関する情報
| 製品名 | ASTM A182 F11 ANSI B16.5/B16.47の合金鋼のフランジ |
| サイズの範囲 | 48"への1/2' |
| 圧力クラス | 75 150、300、400、600、900 1500、2500、 |
| 厚さ | Sch10SへのSch160 |
| 標準 | ASME/ANSI B16.5/B16.47、JIS B2220 |
| タイプ | スリップオンのフランジ（そう） |
| 次元 | ANSI B16.5の注文のデッサン |
| コーティング | Anti-rustペンキは、黄色い透明電流を通されるの黒いペンキ、冷たくおよび熱いすくいめっきされる亜鉛に油をさす |
| 起源 | 中国 |
| 適用 | 沖合い、油田、造船業、給水系統、性質のガス、管のプロジェクト、電力、等。 |
| テスト | 直読の分光写真器、流体静力学の試験機、X線の探知器、超音波欠陥の探知器、磁気探傷探知器 |
| 検定証 | 原料の証明書、100%レントゲン写真術のテスト レポート、第三者の点検報告の |
標準及び材料:ASTM A182 F11
ASME B16.5およびASME B16.47のフランジは造るプロセスによってASTM A182 Gr.F11のクラス2の鋼鉄から作ることができる。それらは溶接の首をカバーするさまざまなフランジのタイプで供給されるかもしれ、そしてブラインド、等入れ。ASME B16.5およびASME両方B16.47は1.25Cr 0.5Mo Siのわずかな化学成分がある物質的なグループ1.9のASTM A182 Gr. F11のクラス2の使用に裏書きした。この鋼鉄からなされるフランジは590°C [1100°F]の最高の働く温度の限界と一般に使用される。それは許されて590°C [1100°F]の上の延長された使用のために推薦されないではない。
ASTM A182 F11の合金のフランジの化学成分
| 等級 | 最高C | Mn | Si | 最高P | 最高S | Cr | Mo |
| ASTM A182 F11 | 0.1-0.2 | 0.3-0.8 | 0.5-1.0 | 0.040 | 0.040 | 1.0-1.5 | 0.44-0.65 |
ASTM A182 F11の合金のフランジの機械特性
| 等級 | 引張強さ、min. （MPa） | 降伏強さ、分（MPa）を | 2 ″の延長、分（%） | 区域、分（%）の減少 | Brinell硬度（HBW） |
| ASTM A182 F11 | 485 | 275 | 20 | 35 | 143-207 |
フランジのタイプ:で入れなさい（そう）
そう簡単にされているフランジのスリップまたフランジとして。そうフランジは管に入れ、管より内部で大きいビットにわずかに設計されている。それらはフランジの上および底ですみ肉溶接を通って管に接続する。フランジの内部の直径は管の外の直径より少し大きいのでフランジの内部の穴に管を挿入することを、管使用し、フランジはフランジの上そして底の重ね溶接によって接続できる。
フランジのスリップは溶接首のフランジより短く、短い抱き合わせ販売が必要のまたはスペースが限定使用を要する区域で使用される。通常、スリップオンのフランジの関係の寿命は溶接首のフランジのそれ約3分の1のである。取付けの間に含まれる付加的な溶接のにもかかわらずより低いイニシャル コストは多くのユーザーがWNのフランジに好むフランジをそう作る。それは非腐食性、無批判、適度な圧力サービスで一般に使用される。クラス150のフランジのスリップおよびクラス300はユーティリティ工学で最もよく見られる。
圧力温度の評価
ASME B16.5およびASME両方B16.47は鋼鉄華氏温度の温度にpsiの単位の最大許容働くゲージ圧であるASTM A182 F5のための圧力温度の評価を規定した。データ用紙はクラスで分けられる:ASME B16.5のフランジはクラス150、300、400、600、900 1500、2500で利用できる;ASME B16.47シリーズAはクラス150、300、400、600、900で利用できる;そしてASME B16.47シリーズBはクラス75、150、300、400、600、900で利用できる。
| 臨時雇用者。 °F |
クラス75 psi |
クラス150 psi |
クラス300 psi |
クラス400 psi |
クラス600 psi |
クラス900 psi |
クラス1500 psi |
クラス2500 psi |
| -20~100 | 145 | 290 | 750 | 1000 | 1500 | 2250 | 3750 | 6250 |
| 200 | 135 | 260 | 735 | 980 | 1470 | 2210 | 3680 | 6135 |
| 300 | 115 | 230 | 700 | 935 | 1400 | 2100 | 3495 | 5830 |
| 400 | 100 | 200 | 670 | 890 | 1335 | 2005年 | 3345 | 5570 |
| 500 | 85 | 170 | 645 | 860 | 1290 | 1940年 | 3230 | 5385 |
| 600 | 70 | 140 | 605 | 805 | 1210 | 1815 | 3025 | 5040 |
| 650 | 60 | 125 | 590 | 785 | 1175 | 1765 | 2940 | 4905 |
| 700 | - | 110 | 570 | 755 | 1135 | 1705 | 2840 | 4730 |
| 750 | - | 95 | 530 | 710 | 1065 | 1595 | 2660 | 4430 |
| 800 | - | 80 | 510 | 675 | 1015 | 1525 | 2540 | 4230 |
| 850 | - | 65 | 485 | 650 | 975 | 1460 | 2435 | 4060 |
| 900 | - | 50 | 375 | 500 | 745 | 1120 | 1870 | 3115 |
| 950 | - | 35 | 275 | 365 | 550 | 825 | 1370 | 2285 |
| 1000 | - | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1050 | - | - | 145 | 190 | 290 | 430 | 720 | 1200 |
| 1100 | - | - | 95 | 130 | 190 | 290 | 480 | 800 |
| 1150 | - | - | 60 | 80 | 125 | 185 | 310 | 515 |
| 1200 | - | - | 35 | 45 | 70 | 105 | 170 | 285 |
