| 起源の場所 | 中国 |
| ブランド名 | Kasugai |
| モデル番号 | ASTM A403 MSS SP-97 Weldolet |
| 文書 | 製品説明書 PDF |

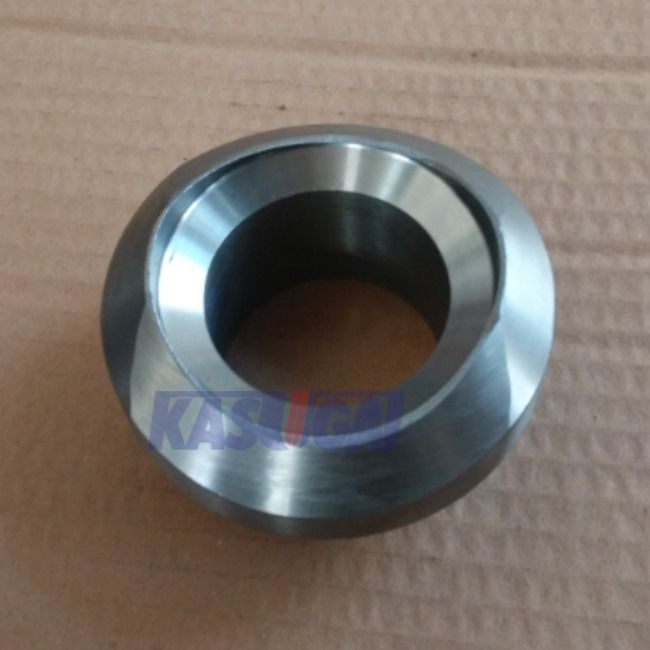

ASTM A403 サイズ・サイズ・縮小型 ウェルドレット ステンレス鋼管フィッティング
ウェルドレット最も一般的な支部フィッティングであり,ボット・ウェッシング・フィッティングファミリーの一部であり,様々な寸法で入手可能である.
ASTM A403 と MSS SP-97 は,ウェルドレットについて議論する際にしばしば一緒に参照される2つの独立した規格です.これを分解してみましょう:
ASTM A403:
ASTM A403は,鍛造されたオウステニティックステンレス鋼管フィッティングの標準仕様である.これは,バット溶接,ソケット溶接,スレッドフィッティングを含むさまざまなタイプのフィッティングをカバーする.この仕様では,材料に対する要件を定義します.ステンレス鋼管フィッティングの尺寸,機械特性,試験
ウェルドレット (Weldlet) とは,出力パイプに固定され,パイピング領域のストレスの濃度を減らすための支柱式バット・ウェルド接続フィッティングである.接線器は,接線器の接線器で,接線器は,接線器の接線器で,接線器は接線器で,接線器は接線器で,接線器は接線器で,接線器は接線器で,接線器は接線器で,接線器は接線器で,接線器は接線器で,接線器は接線器で,接線器は接線器で,接線器は接線器で,接線器は接線器で,接線器は接線器で,接線器は接線器で,接線器は接線器で,接線器が接着します.バルト溶接フィッティングは,様々なサイズで用意されています. 肘やティースなどのフィッティングの代替として使用されます.設置が複雑で,追加のサポートが必要かもしれません..
製品情報
| 製品名 | ASTM A403 MSS SP-97 ウェルドレット |
| サイズ範囲 | 寸法: 1/8 〜 36 |
| 壁の厚さ | STD Sch40 Sch160 XS XXS |
| 基準 | ASTM A403 |
| グレード | WP304/L WP316/L WP310S WP321 |
| 製造基準 | ASME B16.11 ウェルドレット,MSS SP-97 |
MSS SP-97 ウェルドレットの寸法
ラン・トゥ・フェイスの中心部 サイズ
| パイプ NPS を実行 | パイプスケジュールを実行 | ウェルドレット 寸法 | |||||||||||
| サイズ | SCHです | 2インチ | 3インチ | 4インチ | 6インチ | 8インチ | 10インチ | 12インチ | 14インチ | 16インチ | 18インチ | 20インチ | 24インチ |
| 2インチ | STD40 XS-80 |
70 | |||||||||||
| XXS-160 | 87 | ||||||||||||
| 3インチ | STD40 XS-80 |
84 | 91 | ||||||||||
| XXS-160 | 101 | 119 | |||||||||||
| 4インチ | STD40 XS-80 |
97 | 103 | 111 | |||||||||
| XXS-160 | 114 | 132 | 144 | ||||||||||
| STD40 | 124 | 130 | 138 | 148 | |||||||||
| 6インチ | XS-80 | 124 | 130 | 138 | 165 | ||||||||
| XXS-160 | 141 | 159 | 171 | 192 | |||||||||
| STD40 | 149 | 156 | 164 | 176 | 183 | ||||||||
| 8インチ | XS-80 | 149 | 156 | 164 | 191 | 197 | |||||||
| XXS-160 | 167 | 184 | 197 | 218 | 224 | ||||||||
| STD40 | 176 | 183 | 191 | 205 | 210 | 218 | |||||||
| 10インチ | XS-80 | 176 | 183 | 191 | 218 | 238 | 235 | ||||||
| XXS-160 | 194 | 211 | 224 | 245 | 251 | 265 | |||||||
| 性感染症 | 202 | 208 | 216 | 228 | 255 | 245 | 251 | ||||||
| 12インチ | XS | 202 | 208 | 216 | 243 | 264 | 267 | 265 | |||||
| XXS-160 | 219 | 237 | 249 | 270 | 276 | 291 | 324 | ||||||
| 14インチ | 性感染症 | 218 | 224 | 232 | 245 | 251 | 259 | 267 | 270 | ||||
| XS | 218 | 224 | 231 | 239 | 279 | 270 | 278 | 286 | |||||
| 16インチ | 性感染症 | 243 | 249 | 257 | 270 | 276 | 284 | 292 | 295 | 300 | |||
| XS | 243 | 249 | 257 | 284 | 305 | 293 | 303 | 306 | 319 | ||||
| 18インチ | 性感染症 | 268 | 275 | 283 | 295 | 302 | 310 | 318 | 321 | 325 | 335 | ||
| XS | 268 | 275 | 283 | 310 | 330 | 321 | 329 | 332 | 338 | 352 | |||
| 20インチ | 性感染症 | 294 | 300 | 308 | 321 | 327 | 335 | 343 | 346 | 351 | 356 | 376 | |
| XS | 294 | 300 | 308 | 335 | 356 | 346 | 354 | 557 | 364 | 370 | 386 | ||
| 24インチ | 性感染症 | 345 | 351 | 359 | 372 | 378 | 386 | 394 | 397 | 402 | 406 | 411 | 446 |
| XS | 345 | 351 | 359 | 386 | 406 | 397 | 405 | 408 | 414 | 421 | 429 | 449 | |
サイズごとにサイズ サイズと重量
Sch 40 (寸法インチ,重量ポンド)
| ウェルドレット サイズ (インチ) | A について | B について | C について |
ウェルドレット重量 (体重) |
| 1/2 | 3/4 | 1 3/8 | 恋愛 に 関する 知識 | 0.15 |
| 3/4 | 7/8 | 15/8 | 1 3/16 | 0.25 |
| 1 | 血 の 量 に つい て | 2 | 1 7/16 | 0.4 |
| 1 1/4 | 1 1/4 | 2 3/8 | 1 3/4 | 0.7 |
| 1 1/2 | 1 5/16 | 2 7/8 | 2 | 0.8 |
| 2 | 1 1/2 | 3 1/2 | 2 9/16 | 1.5 |
| 2 1/2 | 15/8 | 4 1/6 | 3 | 2.25 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 3.75 |
| 3 1/2 | 2 | 5 3/8 | 3 7/8 | 5 |
| 4 | 2 | 6 | 4 3/4 | 6.7 |
| 5 | 2 1/4 | 7 1/8 | 5 9/16 | 8.5 |
| 6 | 2 3/8 | 8 1/2 | 6 11/16 | 14 |
| 8 | 2 3/4 | 10 3/8 | 8 11/16 | 28 |
| 10 | 3 1/16 | 12 9/16 | 10 13/16 | 39 |
| 12 | 3 3/8 | 14 7/8 | 12 13/16 | 65 |
| 14 | 3 1/2 | 16 1/8 | 14 1/16 | 70 |
| 16 | 3 11/16 | 18 1/4 | 16 1/16 | 92 |
| 18 | 4 1/16 | 20 3/4 | 18 5/8 | 125 |
| 20 | 4 5/8 | 23 1/16 | 20 1/16 | 175 |
| 24 | 5 3/8 | 27 7/8 | 25 1/8 | 280 |
| 30 | 5 3/8 | 34 1/16 | 30 7/16 | 440 |
| 36 | 5 3/8 | 34 1/16 | 36 1/2 | 1180 |
Sch XS (寸法インチ,重量ポンド)
| ウェルドレット サイズ (インチ) | A について | B について | C について |
ウェルドレット重量 (体重) |
| 1/2 | 3/4 | 1.375 | 恋愛 に 関する 知識 | 0.15 |
| 3/4 | 7/8 | 1.625 | 1.1875 | 0.25 |
| 1 | 1.0625 | 2 | 1.4375 | 0.4 |
| 恋愛 に つい て 考える | 1.25 | 2.4375 | 1.75 | 0.7 |
| 1.5 | 1.3125 | 2.875 | 2 | 0.9 |
| 2 | 1.5 | 3.5 | 2.5625 | 1.6 |
| 2 1/2 | 1.625 | 4.0625 | 3 | 2.5 |
| 3 | 1.75 | 4.8125 | 3.6875 | 4.1 |
| 3 1/2 | 2 | 5.375 | 3.875 | 5.1 |
| 4 | 2 | 6 | 4.75 | 7.5 |
| 5 | 2.25 | 7.125 | 5.5625 | 9.5 |
| 6 | 3.0625 | 8.875 | 6.6875 | 15 |
| 8 | 3.875 | 10.625 | 8.6875 | 32 |
| 10 | 3.5 | 12.875 | 10.4375 | 46 |
| 12 | 3.9375 | 15.1875 | 13 | 61 |
| 14 | 4.125 | 16.6875 | 14.3125 | 75 |
| 16 | 4.4375 | 18.875 | 16.5 | 115 |
| 18 | 4.6875 | 21.125 | 18.625 | 130 |
| 20 | 5 | 23.375 | 20.8125 | 187 |
| 24 | 5.5 | 27.875 | 25.125 | 316 |
| 26 | 5.75 | 30.125 | 27.25 | 370 |
Sch 160/XXS (寸法インチ,重量ポンド)
| ウェルドレット サイズ (インチ) | A について | B について | C について |
ウェルドレット重量 (ポンド) |
| 1/2 | 1 1/8 | 1 3/8 | 9/16 | 0.25 |
| 3/4 | 1 1/4 | 1 3/4 | 3/4 | 0.70 |
| 1 | 1 1/2 | 2 | 1 | 0.80 |
| 11/4 | 1 3/4 | 2 7/16 | 1 5/16 | 1.25 |
| 1 1/2 | 2 | 2 3/4 | 1 1/2 | 1.75 |
| 2 | 2 3/16 | 3 3/16 | 11/16 | 2.15 |
| 2 1/2 | 2 7/16 | 3 13/16 | 2 1/8 | 3.40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6.35 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10.50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14.25 |
| 6 | 4 1/8 | 8 11/16 | 5 3/4 | 30.25 |
ウェルドレット サイズ を 減らす
Sch XS (寸法インチ,重量ポンド)
| ウェルドレット サイズ (インチ) | A について | B について | C について |
ウェルドレット重量 (体重) |
| 1/8 | 5/8 | 1 | 5/8 | 0.10 |
| 4/4 | 5/8 | 1 | 5/8 | 0.10 |
| 3/8 | 3/4 | 1 1/4 | 3/4 | 0.15 |
| 1/2 | 3/4 | 1 3/8 | 恋愛 に 関する 知識 | 0.20 |
| 3/4 | 7/8 | 1 3/4 | 1 3/16 | 0.30 |
| 1 | 血 の 量 に つい て | 2 1/8 | 1 7/16 | 0.50 |
| 1 1/4 | 1 1/4 | 2 9/16 | 1 3/4 | 0.90 |
| 1 1/2 | 1 5/16 | 2 7/8 | 2 | 1.10 |
| 2 | 1 1/2 | 3 1/2 | 2 9/16 | 1.75 |
| 2 1/2 | 15/8 | 4 1/16 | 3 | 2.60 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 4.10 |
| 3 1/2 | 17/8 年 | 5 1/4 | 4 | 5.60 |
| 4 | 2 | 6 | 4 3/4 | 6.40 |
| 5 | 2 1/4 | 7 1/16 | 5 9/16 | 10.40 |
| 6 | 3 1/16 | 8 5/16 | 6 11/16 | 23.00 |
| 8 | 3 7/8 | 11 1/2 | 8 11/16 | 37.00 |
| 10 | 3 11/16 | 13 3/16 | 10 7/16 | 46.00 |
| 12 | 4 1/16 | 15 5/8 | 12 1/2 | 61.00 |
| 14 | 3 15/16 | 16 | 13 13/16 | 70.00 |
| 16 | 4 3/16 | 18 3/8 | 15 7/8 | 102.00 |
| 18 | 4 3/8 | 20 3/8 | 17 15/16 | 130.00 |
| 20 | 4 11/16 | 22 15/16 | 20 1/16 | 158.00 |
| 24 | 5 1/2 | 28 1/2 | 24 3/16 | 290.00 |
| 26 | 5 3/4 | 30 1/8 | 27 1/4 | 350.00 |
Sch160/XXS(寸法 インチで,重さ ポンドで)
| ウェルドレット サイズ (インチ) | A について | B について | C について | ウェルドレットの重量 |
| 1/2 | 1 1/8 | 1 3/8 | 9/16 | 0.25 |
| 3/4 | 1 1/4 | 1 3/4 | 3/4 | 0.70 |
| 1 | 1 1/2 | 2 | 1 | 0.85 |
| 1 1/4 | 1 3/4 | 2 7/16 | 1 5/16 | 1.25 |
| 1 1/2 | 2 | 2 3/4 | 1 1/2 | 1.75 |
| 2 | 2 3/16 | 3 3/16 | 11/16 | 2.15 |
| 2 1/2 | 2 7/16 | 3 13/16 | 2 1/8 | 3.40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6.30 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10.50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14.25 |
| 6 | 4 1/8 | 9 5/16 | 5 3/4 | 28.00 |
材料 化学成分
ASTM A403ステンレス鋼管フィッティングは,圧圧管のための鍛造およびローリングされたオーステニティックステンレスフィッティングの材料を指します.一般的なグレードはWP304/L,WP316/Lです.エンジニアリング産業など多くの分野で使用できますエネルギー変換装置など
| クラスA | 構成 (%) | |||||||||
| グレードWP | UNS指定 | C について | ミニ | P | S | そうだ | ニ | C.C. | モー | ティ |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11 わかった0 | 18.0-22 だった0 | _ | _ |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12 やってくれ0 | 18.0-22 だった0 | _ | _ |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22 だった0 | 24.0-260 | _ | _ |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14 わかった0 | 16.0-18 だった0 | 2.00-3 だった00 | _ |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12 やってくれ0 | 17.0-19 だった0 | _ | G |
注記:
表にエリプシスが表示される場合,その要素は分析または報告する必要があります.
窒素の分析方法は,購入者と製造者の間で合意される.
コロンビア 0.10~0.30% バナジウム 0.10~0.30%
小径や薄い壁,または両方の場合は,多くの描画パスが必要である場合,グレードTP304LおよびTP316Lでは最大0.04%の炭素が必要である.小型の外径管は0未満の管で定義される.平均壁厚さ0.049in.(1.24mm) 未満の外径.
