| 起源の場所 | 中国 |
| ブランド名 | KASUGAI |
| 証明 | ISO-9001; PED; AD 2000 |
| モデル番号 | SW THD 45°/90°Elbowの通りの肘、カップリング/半分のカップリング、ティー、十字、プラグ、出口、連合、帽子、主任 |
| 文書 | 製品説明書 PDF |

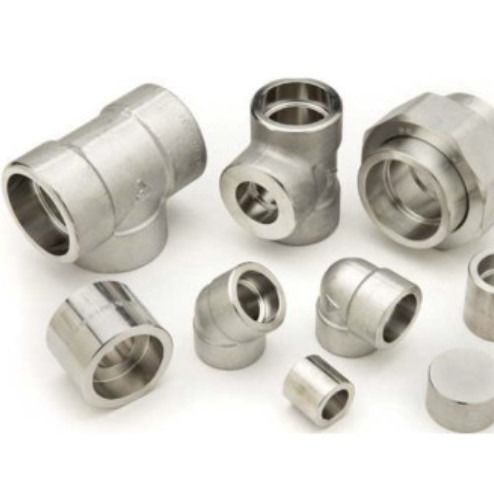

ステンレス鋼管のフィッティング ローゼット・ウェルド ローゼット・フィッティング ASME B1611
ステンレス鋼管のフィッティングは,ステンレス鋼管の接続,制御,または方向を変更するために使用されます.それらは一般的に配管システム,工業プロセス,そして安全で漏れのない接続が必要な様々なアプリケーション.
ステンレス鋼管フィッティングには以下のようないくつかの利点があります.
耐腐蝕性: ステンレス スチールは 耐腐蝕性 が 高い の で,化学物質 や 湿気,高温 に 晒される 環境 など,様々な 環境 で 使える よう に なり ます.
ASME B16.11 鍛造フィッティングは,鍛造物,棒,シームレスパイプ,またはシームレスチューブル製品からなる材料で作ることができる.これらの材料は,ASTM規格A234のWPシームレス建築材料の要求事項に適合しなければならない.A403,A420,A815またはB366またはASTM鍛造仕様A105,A182,A350,B462,またはB564 ティ,肘,十字架は棒材から直接加工してはならない.ASME B16 のスレッド式およびソケット式溶接用フィッティング.11は,小サイズで製造され,高圧温評価値があります.主に高圧蒸気に使用されます.
わかった
製品情報:
| 製品名 | ASME B16.11 ステンレス鋼 高圧ソケット用溶接器具とスレッド用フィッティング |
| サイズ範囲 | 1/8 〜 4 |
| 基準 |
ANSI/ASMEB B120.1 (スレッドタイプ) ASME B16.11 MSS-SP-96-2000, MSS-SP-97-2001, MSS-SP-83-2001, MSS-SP-79-1999a JISB0203,JIS B2316 |
| タイプ | ソーケット・ウェルディング,スレッド NPT PT |
| 圧力 |
螺紋先: 2000LBS, 3000LBS, 6000LBS (Sch40 Sch80 Sch160) ソーケット 溶接端: 3000LBS 6000LBS 9000LBS (Sch80 Sch160 XXS) |
| 終わって | ガルバン化,黒色 (炭素),漬け |
末端接続の種類:ソケット溶接&スレッド
ASME B16.11の鍛造フィッティングは,ソケット溶接端,スレッド端,またはソケット溶接端とスレッド端の組み合わせで装備することができる.
糸付き (THD) 端
パイプを繋ぐためのスロードエンド接続は,一般的にスクリュード接続と呼ばれます.パイプの端に切断された角型溝で,スクリップフィッティングとスクリップパイプは,溶接や他の恒久的な固定手段なしで簡単に組み立てることができます.. ASME B16.11 のスレッドフィッティングには,ASME B1 に準拠して,男性または女性であるスレッドがある.20.1男性の糸はフィッティングの外側に切られ,女性の糸はフィッティング内側に切られます.スレッドフィッティングはスレッドパイプで組み立てられているので,短く長いパイプがフィッティングに引き込まれますこの接続はスレッドエンゲージメントと呼ばれます
ソーケット・ウェルド (SW) 端
ASME B16.11 のソケット溶接装置を搭載したパイプを組み立てるとき,溶接の前にパイプを溶接装置に挿入する.パイプがフィッティングにあまりにも深く挿入されるのを防止するネックレス溶接の前に,溶接器が溶接器を溶接し,溶接器が溶接し,溶接器が溶接し,溶接器が溶接し,溶接器が溶接し,溶接器が溶接し,溶接器が溶接し,溶接器が溶接し,溶接器が溶接し,溶接器が溶接する.パイプフィッターは,溶接手順中に熱の拡張を可能にするため,約1/8′′の襟からパイプをバックします.ソーケット・ウェルド接続に使用されるパイプは平らな端で準備されます.平らな端 (PE) とは,パイプが中央長軸に垂直または正方形に切られていることを意味します.
