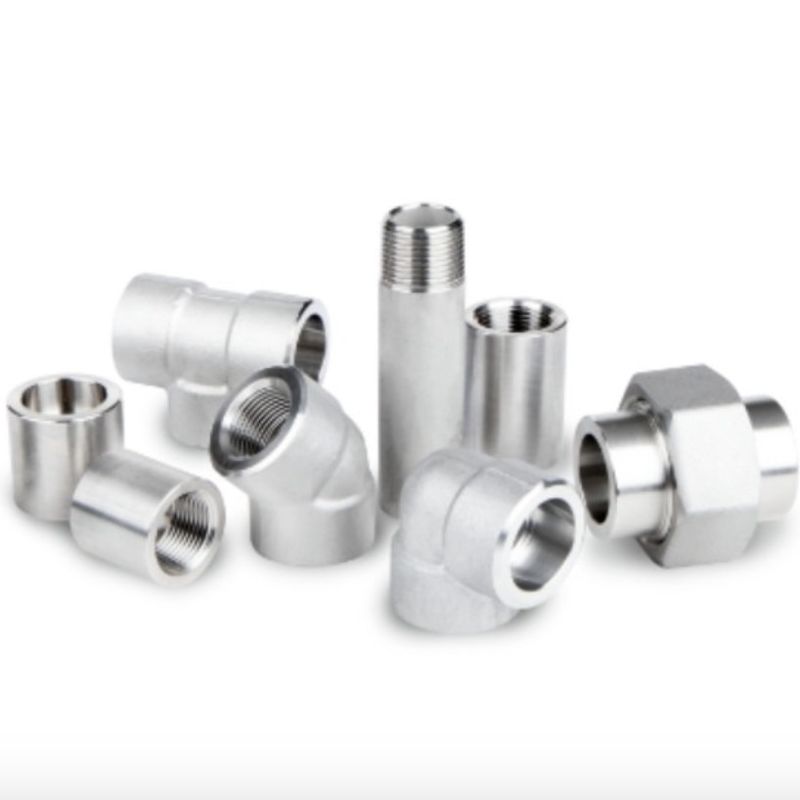

ASME B16.11 ステンレス鋼 高圧ソケット溶接/スレッドフィッティング

ASME B16.11 ステンレス鋼 高圧ソケット用溶接器具とスレッド用フィッティング

ステンレス スチール パイプ フィッティング の 利点
ステンレス鋼管フィッティングには以下のようないくつかの利点があります.

耐腐蝕性: ステンレス スチールは 耐腐蝕性 が 高かった ため,化学 物質,湿気,高温 に 晒される 環境 など,様々な 環境 で 使える よう に なり ます.

耐久性: ステンレス スチール フィッティング は 耐久性 と 長寿 性 で 知ら れ て い ます.それ に よっ て 耐久 性 を 保ち ます.

美学:ステンレス鋼は魅力的な外観を持ち,美学が重要な用途に適しています.

衛生: ステンレス スチールは 清掃 や 保守 に 容易 で,食品,飲料,医薬品 の 産業 に 使える よう に なり ます.

わかった

ステンレス鋼管のフィッティング情報:

末端接続の種類:ソケット溶接&スレッド

ASME B16.11の鍛造フィッティングは,ソケット溶接端,スレッド端,またはソケット溶接端とスレッド端の組み合わせで装備することができる.

糸付き (THD) 端

パイプを繋ぐためのスロードエンド接続は,一般的にスクリュード接続と呼ばれます.パイプの端に切断された角型溝で,スクリップフィッティングとスクリップパイプは,溶接または他の恒久的な固定手段なしで簡単に組み立てることができます.. ASME B16.11 のスレッドフィッティングには,ASME B1 に準拠して,男性または女性であるスレッドがある.20.1男性の糸はフィッティングの外側に切られ,女性の糸はフィッティング内側に切られます.スレッドフィッティングはスレッドパイプで組み立てられているので,短く長いパイプがフィッティングに引き込まれますこの接続はスレッドエンゲージメントと呼ばれます

ASME B16.11 規格は,ソケット溶接およびスレッドの両方の鍛造フィッティングの評価値,寸法,許容量,マークおよび材料要件をカバーしています.ロープ付きフィッティングは,2000級の圧力指定で利用できますソーケット溶接フィッティングは,圧力評価クラス3000,6000,および9000で利用可能である.一般的に,両フィッティングは1/8"から4"までのサイズ (NPS) で利用可能である. ASME B16.ソーチェット・ウェルディング・フィッティングは,90°肘の製品形式で提供できます.45°肘,クロス,ティ,コップリング,半コップリング,ボス,キャップ,およびコペレット;一方でASME B16.11のスレッドフィッティングは,90°肘,45°肘,クロス,ティ,ストリート肘の製品形式で提供することができます.クープリングボス 帽子 ストック ストック

ソーケット・ウェルド (SW) 端

ASME B16.11 のソケット溶接装置を搭載したパイプを組み立てるとき,溶接の前にパイプを溶接装置に挿入する.パイプがフィッティングにあまりにも深く挿入されるのを防ぐコラー溶接の前に,溶接器が溶接器を溶接し,溶接器が溶接し,溶接器が溶接し,溶接器が溶接し,溶接器が溶接し,溶接器が溶接し,溶接器が溶接し,溶接器が溶接し,溶接器が溶接し,溶接器が溶接する.パイプフィッターは,溶接手順中に熱の拡張を可能にするため,約1/8′′の襟からパイプをバックします.ソーケット・ウェルド接続に使用されるパイプは平らな端で準備されます.平らな端 (PE) とは,パイプが中央長軸に垂直または四角切断されていることを意味します.
